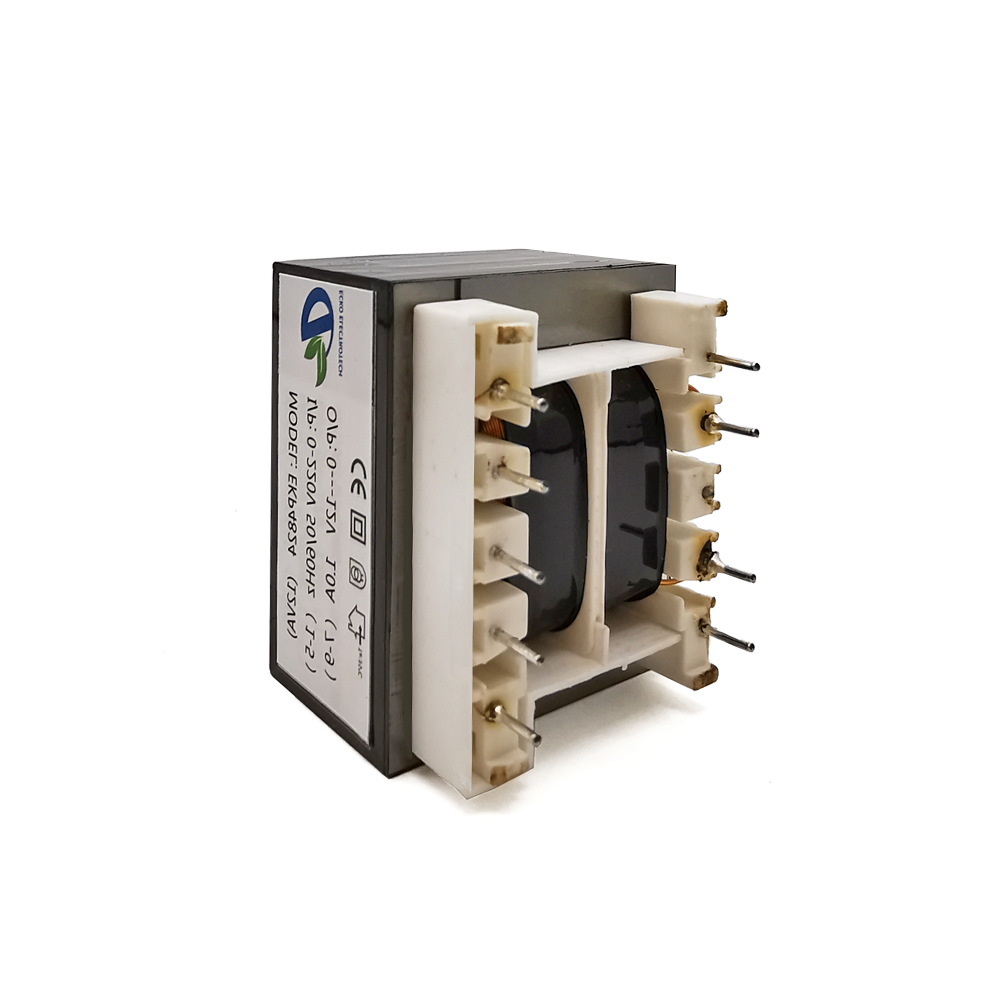

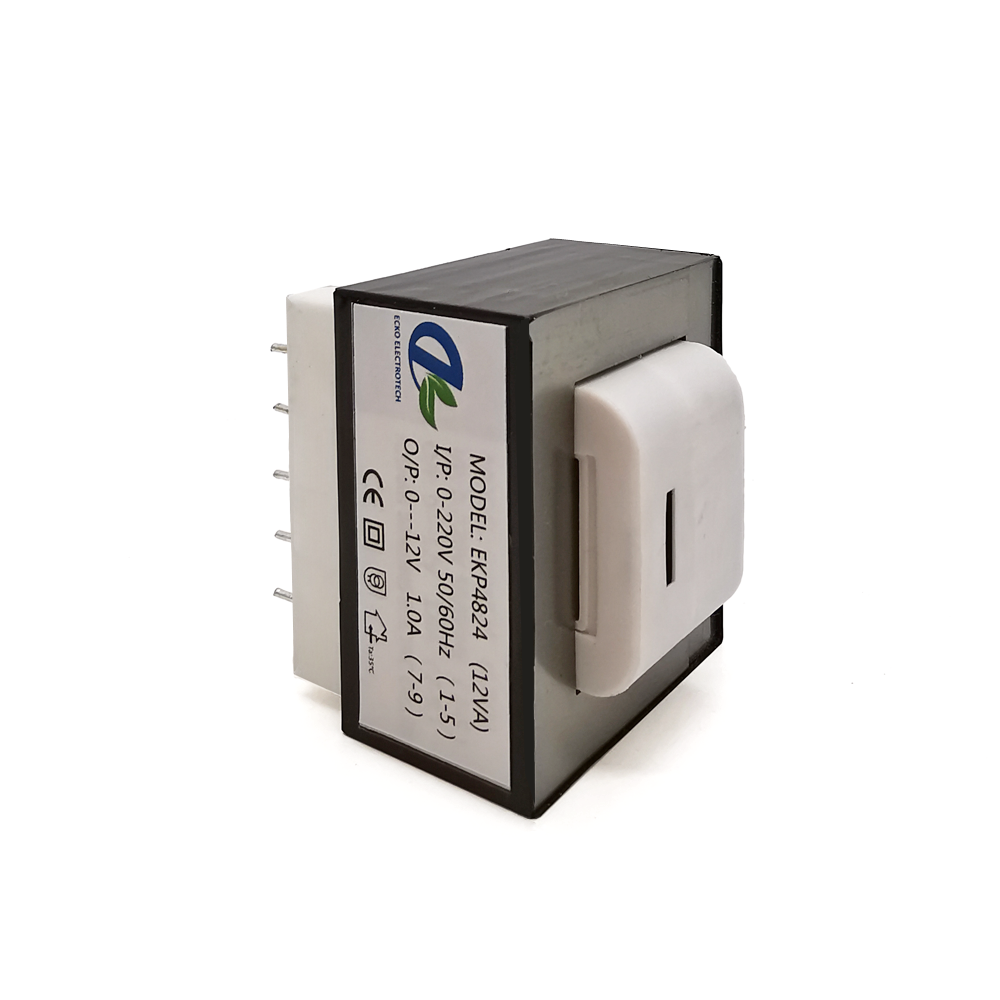

120V до 24V 20VA ПЦБ монтажни трансформатор за контролне плоче

120V до 24V 20VA ПЦБ монтажни трансформатор за контролне плоче

Конструкција за поуздану конверзију напона на нивоу плоче са бакарним намотањима, контролисаним повећањем температуре и распоредом пина специфичним за апликацију.

Преглед
Препоручени производи

Културни ПЦБ трансформатори дизајнирани за вашу плочу

Компактан ПЦБ трансформатор са прилагођеном улазном напоном, излазним намотањима, номиналном снагом, распоредом изолације. ЕЦКО дизајнира сваки трансформатор у складу са вашим захтевима за оптерећење, ПЦБ стаза, циљним повећањем температуре и применим безбедносним захтевима.

Од почетних електричних израчунавања до одобрених цртежа, контролисане производње и рутинских електричних испитивања, помажемо ОЕМ купцима да интегришу поуздану конверзију енергије од мрежног фреквенције директно у њихове ЦБК збирке.

Типичне спецификације ПЦБ трансформатора

Параметри	Типични опсег / Доступне опције
Вид производа	ПКД трансформатори са отвореним оквиром, импрегнирани вакуумом или потпуно инкапсулирани
Наменска снага	0,5 ВА до 100 ВА типично; виши рејтинзи подлежу инжењерској ревизији
Примарни напон	100V, 110V, 115V, 120V, 200V, 220V, 230V или 240V AC; једно или двоструко примарно
Секундарно напон	3V до 48V АЦ по намотању типично; друге доступне напоне
Конфигурација излаза	Увртања за увртање, од синглова, са централним клипом, двострука или вишеструка
Честоћа	50HZ, 60HZ или 50/60HZ
Основни материјал	ЕИ ламинирано електрично челично језгро изабрано према захтевима за снагу и температуру
Материјал за намотање	Пружна жица од бакра
Клас изолације	Клас Б 130°C или Клас Ф 155°C
Диелектричка чврстоћа	Специфични за пројекат; опције за примарно-секундарно располажење од 3,0 до 4,0 кВАЦ које су обично доступне
Подизање температуре	Опредељено према номиналном оптерећењу, температури окружења, класи затварања и изолације
Метода монтаже	Пинс-ПЦБ са протопом
Конфигурација пина	Направљени број иглова, наклона, размака између редова, пречник, дужина и ознака поларности
Опције за заштиту	Трпезни фијуз, ресетабилни топлотни заштитник или спољна координација ПТЦ-а
Опције за штит	Електростатичко штит, штит за међувртање или магнетно штитње, ако је потребно
Оперативна температура	Типични распон пројекта од -20°C до +70°C, у зависности од система материјала
Опције за усклађеност	Конструкција дизајнирана за примењиве захтеве ИЕЦ-а, EN-а или UL-а; одобрење је специфично за модел

Увештај о спецификацијама: Горње вредности представљају типичне инжењерске могућности, а не један фиксирани модел каталога. Коначни електрични номинал, димензије, толеранције и границе испитивања дефинишу се у спецификацији и димензионалном цртежу одобреном од стране купца.

Предности производа за ПЦБ трансформаторе

ПЦБ отпечатак дизајниран око ваше плоче

Растојање пина, растојање редова, пречник пина, висина седишта и максималне спољне димензије могу се развити из вашег распореда ПЦБ-а. Ово помаже у смањењу редизајна плоча и побољшање интеграције прве фит током монтаже прототипа.

Стабилна излазност у условима стварног оптерећења

Трансформатор се израчунава према потребном излазном напону, струји, радном циклусу и прихватљивој регулацији. Излазне перформансе се верификују под уговореном улазном напоном, фреквенцијом и условима номиналне оптерећења.

Контролисан пораст температуре

Величина једра, густина магнетног флукса, густина струје бакра, распоред намотања и изолациони материјали одабрани су заједно. Ово пружа практичну топлотну маржу за затворену контролну плочу и опрему која се непрестано ради.

Ниска струја без оптерећења и смањени губици језгра

Број окретања, јадра и густина радног потока оптимизовани су за одређену фреквенцију мреже. Ово помаже у контроли губитка у стању спремања, струје узбуђења и непотребног грејања.

Проектирање изолације специфичне за апликацију

Кобина, баријере за навијање, изолацијска трака, растојање плесња, растојање пролаза и ниво диелектричне чврстоће се прегледају у складу са захтевима за крајњи производ. Функционална, основна, додатна или појачана изолација могу се проценити.

Тиха и понављајућа продукција

Контролисана напетост намотања, монтажа језгра, импрегација или инкапсулација помажу у смањењу механичких вибрација и чутног буцања. Прихваћени цртежи, БОМ-ови и ограничења за испитивање побољшавају доследност између узорака и производних серија.

Опције прилагођавања ПЦБ трансформатора

Подручје прилагођавања	Доступне опције
Електрични улаз	Примарна напон, опсег напона, фреквенција 50Hz/60Hz, једнопримарна или двопримарна
Električni izlaz	Једноставан излаз, двоструки излаз, вишеструке намотање, централни клипач, серија/паралелна веза
Наменска снага	ВА степен израчунаван према сваком секундарном оптерећењу и циклусу рада
Регулација напона	Излазни напон прилагођен према потребном напону за пуну оптерећење
ПЦБ отпечатак	Позиција игља, стаза, размацкање редова, масивна решетка и подручје за излазак
Димензије производа	Максимална дужина, ширина, висина, висина и тежина седишта
Изолациони систем	Клас Б или Ф; функционална, основна, додатна или појачана изолација
Диелектричка чврстоћа	Уколико је потребно, може се користити и за испитивање.
Трпелна заштита	Унутрашњи топлотни осигурач, ресетабилни заштитни уређај или координација спољне заштите
Контрола ЕМИ	Електростатички штит, штит између намотања и оптимизовани распоред намотавања
Заштита животне средине	Очињени оквири, вакуумска импрегација, заплетени трака или потпуно инкапсулисана конструкција
Контрола буке	Дизајн са намаљеном густином потока, контролисана монтажа језгра и импрегнација
Идентификација	Број делова купца, ознака поларитет, код датума, код партије и приватна ознака
Документација	Спецификација производа, димензионални цртеж, дијаграма за пине, извештај о испитивању и декларације материјала
Опаковање	Индивидуални тањири, паковања са преградама, паковања за извоз и палете

Зашто бирати ЕЦКО за прилагођене ПЦБ трансформаторе?

Инжењерски дизајн заснован на комплетној апликацији

ЕЦКО процењује опсег улаза, фреквенцију, излаз, регулацију напона, повећање температуре, простор ПЦБ-а, проветрење и изолацију затвора пре него што се пројекат ослободи. Трансформатор је развијен као део стручног кола клијента, а не изабран само по напону и ВА.

Контролисане спецификације, цртежи и ревизије

Сваки одобрен пројекат се може управљати контролисаном спецификацијом производа, димензионалним цртежом, дијаграмом за пине, БОМ-ом, инструкцијама за процес и планом инспекције. Инжењерске промене се бележе по ревизији, статусу одобрења и стварној производњој партији.

Квалификовани и траживи сировини

Медна жица, електрични челик, капиле, изолацијска трака, топлотне заштитне уређаје, терминали и материјали за инкапсулирање купују се према одобреним спецификацијама. Улазна инспекција и записи о серији помажу да се спречи неовлаштена замена материјала.

Производствени капацитет са контролом процеса

Основана 2000. године, ЕЦКО управља три радионице које покривају око 5.000м2 са око 150 квалификованих радника. Навијање, лемљење, монтажа језгра, импреграција, инкапсулација и електрична испитивања управљају се дефинисаним производњим и инспекционим процедурама.

Контрола квалитета од узорка до масовне производње

Критични електрични параметри се потврђују током верификације узорка и преносе у производњу у спецификацији испитивања. Рутинско тестирање и тражимост партије подржавају стабилно понављање наруџбина и ефикаснију инспекцију приступајућих клијената.

Пробања ПЦБ трансформатора и референтни стандарди

Рутински тестови производње

Изборна ставка	Сврха испитивања	Типични план инспекције
Визуелна инспекција	Изработка, етикета, ознака поларности, стање и изглед производа	Рутинско или узорковање
Димензионална инспекција	Димензије контура, висина седишта, стаза и положај игља	Узорак или критичне димензије
Отпорности намотаја	Проверује континуитет проводника и конзистенцију намотавања	Рутина
Поредок окретања / Излазни напон	Проверује излазни напон и поларитет намотања на одређеном улазу	100% рутински тест
Ток без оптерећења	Потврђује струју узбуђења, зглоб језгра и конзистенцију намотања	100% или одобрен план инспекције
Непоштења на оптерећењу	Процењује губитак јадра у стању спремања и губитак намотања	Узорак или квалификација
Напреженско напон и регулација	Потврђује наменски оптерећење излазног напона и пад напона	Узорак и периодична верификација
Отпорност изолације	Проверује изолацију између намотања и доступних проводних делова	Рутинско или узорковање
Диелектричка чврстоћа / Хи-Пот	Проверује одређени ниво изоловања	100% на одобреном нивоу испитивања
Подизање температуре	Потврђује топлотну перформансу под дефинисаним условима монтаже и оптерећења	Тип или квалификациони тест
Звучна бука	Проценити буцање и механичке вибрације на одређеном улазу	Када је контролисан по спецификацији
Свртаност	Потврђује мокрину ПЦБ и отпорност на топлоту за лемљење	Квалификација или узорка

Процес развоја прилагођених ПЦБ трансформатора

Корак 1: Подајте захтеве за пријаву

Укажите примарни напон, фреквенцију, секундарни напон и струју, доступни простор за ПЦБ, радно окружење, годишњу количину и примењиве безбедносне захтеве.

Корак 2: Преглед техничке изводљивости

ЕЦКО прегледа захтев за ВА, распоред намотања, величину језгра, циљ за повећање температуре, конструкцију изолације, ПЦБ отпечатак и потенцијалне техничке ризике.

Корак 3: Технички предлог и цитат

Ми пружамо предложену електричну конфигурацију, тип конструкције, процењене димензије, план тестирања, захтеве алата и комерцијални цитат.

Корак 4: Спецификација и одобрење цртежа

Купац прегледа електричну спецификацију, цртеж, ПЦБ отпечатак, доделу пина, поларитет и критичне толеранције пре производње узорка.

Корак 5: Производња прототипа

Узори се производе користећи одобрене материјале и пут процеса. Електрични и димензионални протоколи испитивања могу се обезбедити у складу са договореном пројектном стратегијом.

Корак 6: Проверка узорка и одобрење од стране купца

Излазни напон, регулација оптерећења, струја без оптерећења, повећање температуре, диелектрична чврстоћа, димензије и прилагођавање ПЦБ-а се потврђују пре пуштања у производњу.

Корак 7: Контролисана масовна производња

Прихваћена БОМ, ревизија цртања, подаци о намотању, инструкције за процес и ограничења за испитивање објављују се у производњу. Рутинска испитивања и идентификација партија се примењују у складу са планом инспекције.

ПЦБ трансформатор

1. у вези са Можете ли да упоредимо наше постојеће ПЦБ отпечатак и нацртање пина?

ЕЦКО може прегледати положаје рупа на ПЦБ-у, пролаз игла, размачење редова, висину компоненти и подручје за излаз. Коначни отпечатак мора бити потврђен одобреним димензионалним цртежом, јер толеранције за пине и препоручени дијаметари рупа ПЦБ могу утицати на монтажу.

2. Уколико је потребно. Да ли се висина трансформатора може смањити да би се уклапала у кутију ниског профила?

Висина се често може подесити избором различите конструкције језгра, вијака или намота. Међутим, смањење висине може повећати дужину, ширину, повећање температуре или трошкове материјала. Наши инжењери ће проценити доступну површину ПЦБ-а и препоручити практичан димензионални распоред.

3. Уколико је потребно. Како се одређује пораст температуре ПЦБ трансформатора?

Подизање температуре зависи од номиналног оптерећења, улазне фреквенције, густине струје у срцу, густине струје бакра, температуре окружења, методе монтаже и вентилације кућа. Треба га проверити на номиналном оптерећењу под условима који што ближе представљају коначну опрему.

4. Уколико је потребно. Да ли је у садовима увек смањена температура трансформатора?

Не мора бити. Укапсулација побољшава механичку стабилност и отпорност на влагу, прашину и вибрације, али такође мења начин преноса топлоте из намотања. Пример за излазак у ваздух

5. Појам Који су класи изолације доступни за ПЦБ трансформатори ?

Изолациони системи класе Б 130 °C и класе Ф 155 °C су обично доступни. Изабрана класа изолације сама по себи не дефинише дозвољени пораст температуре; такође се морају узети у обзир околна температура, номинале компоненти, безбедносни стандарди и топлотне границе завршне опреме.

6. Уколико је потребно. Можете ли дизајнирати појачану изолацију између примарне и секундарне?

Да, у зависности од радног напона, потребног стандарда безбедности, степена загађења, групе материјала, висине инсталације и доступних димензија. Конструкција катуља, изолационе баријере, растојање плесња, растојање слободе и захтев за диелектричну чврстоћу морају бити прегледани заједно.

7. Да ли обављате 100% Хи-Пот тестирање на ПЦБ трансформаторима?

Хи-Пот тестирање може бити укључено као 100% рутински производњи тест. Пробана напон, трајање, граница струје за пропуст и тестове се дефинишу у складу са одобреном спецификацијом производа и применим безбедносним захтевима.

8. Уколико је потребно Да ли се топлотна фијуза може уградити у ПЦБ трансформатор?

Уколико је потребно, може се уградити топлотна сигурносна за један удар или ресетабилни топлотни заштитник. Његова оперативна температура, номинална струја, положај инсталације и координација са системом за заштиту крајњег производа морају бити потврђени током фазе пројектовања.

9. Како се може смањити чути буцање и вибрације?

Звучна бука се може смањити путем одговарајуће селекције густине флукса, прецизног монтажа језгра, контролисаног напетости навијања и импреграције или инкапсулације вакуума. Завршна опрема и монтажа ПЦБ такође могу појачати вибрације, тако да се свака специфична граница буке треба навести пре развоја узорка.

Десет. Да ли ЕЦКО може да замени застарели ПЦБ трансформатор?

Молимо вас да наведете оригинални узор трансформатора, електричне вредности, ПЦБ отпечатак, дијаграм за пине, информације о примени и све доступне цртеже или податке о испитивању. Замена треба да буде електрично, механички и топлотски потврђена у коначној опреми пре масовне производње.
