야외용 맞춤형 저전압 조경 조명 변압기

모든 사양은 승인된 도면에 따라 최종 확정된다. IP 등급은 합의된 시험 및 설치 조건 하에서 완성된 조립체 전체에 적용된다.

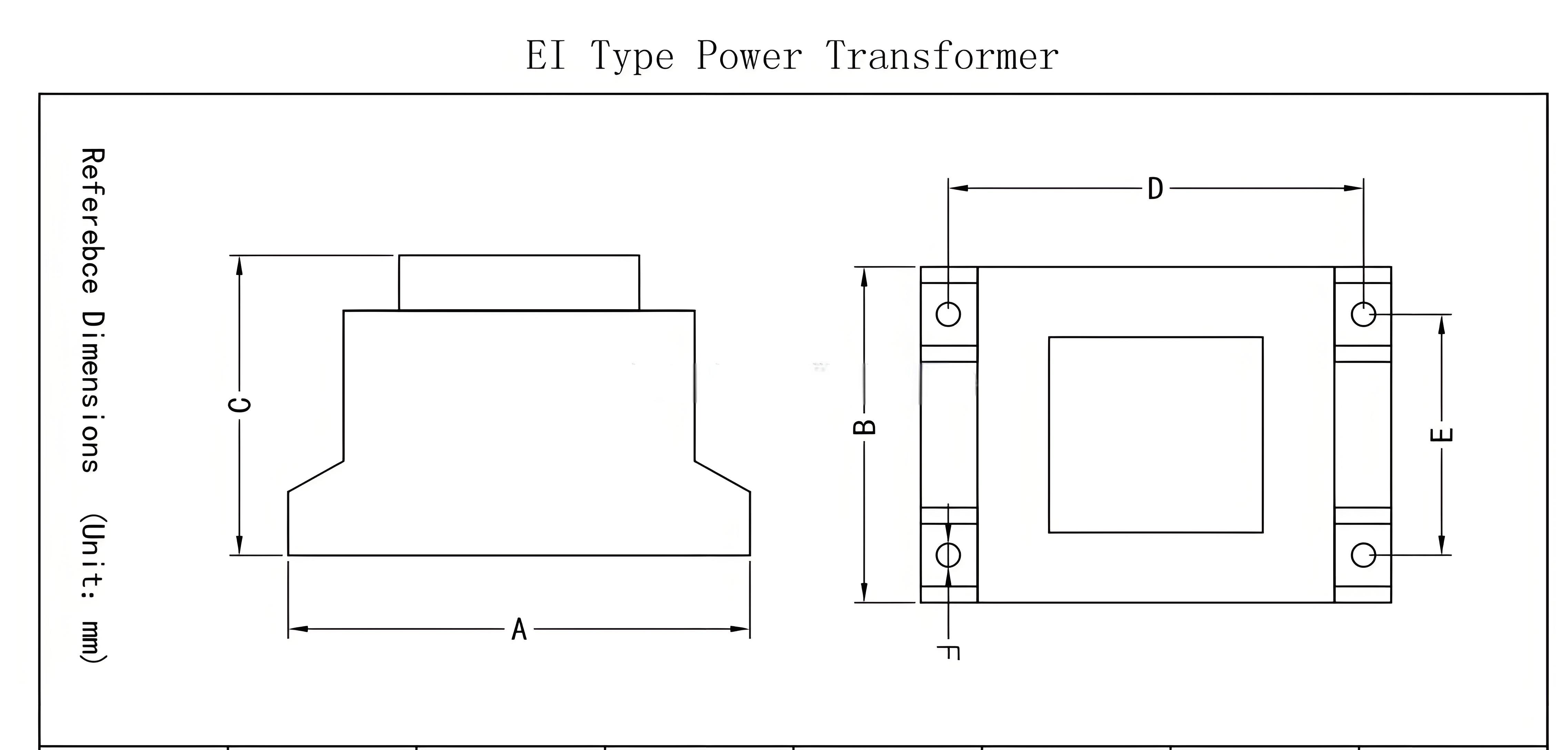

모델	A	B	C	D	E	F	전력
EKE-EI66	94.0	63.0	69.0	83.0	48.0	4.3	40-60W
EKE-EI86	129.0	85.0	83.5	112.0	66.0	6.3	100-150W
EKE-EI86	151.0	93.5	98.0	131.0	66.5	6.3	200-250W
EKE-EI114	164.0	110.0	151.0	142.0	76.0	6.3	300-400W
EKE-EI133	230.0	153.0	140.0	198.0	115.0	6.3	500-600W

*파라미터는 일반적인 데이터로서 참고용이며, 맞춤형 주문이 가능합니다.
*당사는 귀하에게 20VA에서 600VA 방수 정방형 변압기를 제공할 수 있습니다.

엔지니어들이 맞춤형 방수 변압기를 지정하는 여섯 가지 이유

방수형 변압기 사용 위치

OEM 구매자들이 방수 변압기 프로젝트에 ECKO를 선택하는 이유

응용 분야 기반 엔지니어링

변압기의 최종 설계를 완료하기 전에 부하 유형, 작동 주기, 케이블 거리, 주변 온도, 설치 구역 및 목표 안전 요구 사항을 검토합니다. 이를 통해 부적절한 VA 용량 선택, 과도한 온도 상승 및 불안정한 출력 전압을 방지할 수 있습니다.

전기 설계와 기계 설계를 하나의 프로젝트로 통합

변압기 권선, 자기 코어, 외함, 수지, 케이블 겔드 및 장착 구조를 하나의 완전한 조립체로 개발합니다. 특히 IP 보호 등급과 열 성능을 동시에 달성해야 할 때 이 점이 매우 중요합니다.

통제된 설계 문서 관리

입력 및 출력 사양, 전선 규격, 보호 부품, 치수, 케이블 핀아웃, 라벨 정보 등을 승인된 도면에 정확히 기록합니다. 따라서 엔지니어링 변경 사항은 양산에 반영되기 전에 검토 및 통제될 수 있습니다.

외부 코팅을 넘어서는 방수 성능

신뢰할 수 있는 방수 설계는 수지, 하우징, 케이블 재킷, 케이블 입구, 스트레인 릴리프, 경화 공정 및 설치 방법에 달려 있다. ECKO는 외부 방수 라벨에만 의존하지 않고 이러한 세부 사항을 평가한다.

프로토타입 및 양산 역량

2000년에 설립된 ECKO는 약 5,000제곱미터 규모의 세 개 워크숍을 운영하며, 숙련된 근로자 150명과 연간 약 100만 개의 권선 부품 생산 역량을 갖추고 있습니다. 필요한 자재가 확보된 경우, 시제품 제작 리드타임은 최단 1~3일까지 가능합니다.

샘플부터 양산까지의 기술 지원

고객은 양산 전에 프로토타입을 통해 전기적 성능, 치수, 케이블 어셈블리, 라벨 및 설치 적합성을 확인할 수 있다. 검사 요구사항 및 프로젝트별 시험 보고서는 샘플 승인 과정에서 합의할 수 있다.

품질 검사

방수 변압기 검사 및 검증

정기 전기 시험과 설계 검증 시험은 서로 다른 목적을 가집니다. 최종 시험 한계 및 점검 빈도는 승인된 사양서 또는 관리 계획서에 기록되어야 합니다.

품질표:

모든 출하물은 승인된 제품 사양을 따릅니다. 시험 기록, 검사 보고서 또는 프로젝트별 검증 자료는 견적 및 시제품 승인 단계에서 논의할 수 있습니다.

응용 요구사항에서 양산 준비 완료 방수 변압기까지

단계 1 — 응용 검토

입력 전압, 출력 전압, 정격 전류, 부하 유형, 케이블 거리, 주변 온도, IP 등급 요구사항 및 설치 정보를 보내 주세요.

단계 2 — 공학 평가

ECKO는 변압기 용량, 권선 설계, 전압 조정, 온도 상승, 절연, 보호 부품, 외함 및 케이블 어셈블리 등을 평가합니다.

단계 3 — 견적 및 도면 제공

귀사는 제안된 전기적·기계적 사양과 함께 상업적 견적을 받게 됩니다. 프로토타입 제작 전에 주요 파라미터를 확정합니다.

단계 4 — 프로토타입 제조

합의된 소재와 제조 방식을 사용하여 맞춤형 샘플을 제작합니다. 적합한 프로젝트이자 재고가 확보된 경우, 샘플 제작 기간은 최단 1~3일이 소요될 수 있습니다.

5단계 — 샘플 검증

고객은 실제 장비를 사용해 전기적 성능, 치수, 설치 방식, 케이블 연결 및 작동 여부를 점검합니다. 승인 전에 필요한 수정 사항을 검토합니다.

6단계 — 시범 생산 및 양산

샘플 승인 후, 확정된 도면, 소재 및 검사 요구사항에 따라 양산을 진행합니다. 추가 검증이 필요할 경우, 시범 생산 수량을 별도로 조정할 수 있습니다.

7단계 — 최종 검사 및 납품

완료 제품 합의된 사양에 따라 검사 및 포장이 수행됩니다. 상자 포장, 팔레트 포장, 자체 브랜드 포장 및 수출 서류는 고객 요청에 따라 맞춤화할 수 있습니다.

실외 방수 변압기 자주 묻는 질문

1. 방수 변압기는 접지가 필요한가요?

접지 요구사항은 절연 구조, 외함 재질, 보호 등급 및 현지 전기 규정에 따라 달라집니다. 금속 외함 또는 노출된 전도성 마운팅 부품은 보호 접지가 필요할 수 있으나, 이중 절연 설계는 다른 보호 방법을 사용할 수 있습니다.

2. 퓨즈 또는 차단기는 어디에 설치해야 하나요?

보호 장치는 변압기 설계 및 연결된 부하에 따라 1차 측, 2차 측 또는 양측 모두에 필요할 수 있습니다. 보호 장치는 정격 전류, 시동 전류, 케이블 용량 및 적용 가능한 안전 요구사항에 따라 선택해야 합니다.

3. 변압기의 과열 보호 기능이 작동하면 어떻게 되나요?

변압기 내부 온도가 보호 한계를 초과하면 출력이 중단될 수 있습니다. 자동 과열 보호 장치는 냉각 후 자동으로 복귀할 수 있지만, 열퓨즈는 일반적으로 복귀되지 않습니다. 선택된 보호 방식은 요구되는 안전 전략과 일치해야 합니다.

4. 완전 포팅 방수 변압기를 수리할 수 있나요?

완전 캡슐화된 변압기는 권선 및 보호 부품이 수지로 밀봉되어 있어 내부 수리가 일반적으로 설계되지 않았습니다. 포팅된 제품이 고장 날 경우, 개봉 시도보다 교체하는 것이 일반적으로 더 안전하고 실용적입니다.

5. 변압기가 염소, 비료 또는 세정 화학 물질에 저항할 수 있나요?

표준 방수 보호는 모든 화학 물질에 대한 저항성을 보장하지 않습니다. 수영장, 정원 또는 농업 환경에서는 예상되는 화학 물질 노출에 따라 외함, 케이블 피복재, 실링재 및 설치 하드웨어를 적절히 선택해야 합니다.

6. 변압기에 낙뢰 및 서지 보호 기능이 포함되어 있습니까?

기본 변압기 절연은 강한 낙뢰나 전원 서지에 대해 완전한 보호를 제공하지 않습니다. 특히 긴 실외 케이블 배선이나 낙뢰가 잦은 지역에 설치할 경우 외부 서지 보호 장치가 필요할 수 있습니다.

7. 변압기를 발전기 또는 인버터에서 작동시킬 수 있습니까?

가능할 수는 있으나, 발전기 또는 인버터가 적절한 전압, 주파수 및 파형을 공급해야 합니다. 부적절한 파형 품질, 전압 스파이크 또는 불안정한 주파수는 변압기의 소음, 온도 상승 및 무부하 전류 증가를 유발할 수 있습니다.

8. ECKO는 시료와 양산 간 일관성을 어떻게 관리합니까?

생산 전에 승인된 도면, 부품 명세서(BOM), 권선 사양 및 공정 지침을 관리합니다. 권선 비율, 전선 규격, 코어 재료, 절연 구조, 시험 한계 등 핵심 파라미터를 기록하여 로트 간 일관성을 유지합니다.

9. OEM 방수 변압기 프로젝트에 대해 ECKO가 제공할 수 있는 서류는 무엇인가요?

프로젝트에 따라 ECKO는 제품 도면, 배선도, 사양서, 자재 정보, 시험 샘플 보고서 및 검사 기록을 제공할 수 있습니다. 인증 지원 및 추가 검증은 대상 시장과 주문 요구사항에 따라 논의할 수 있습니다.
