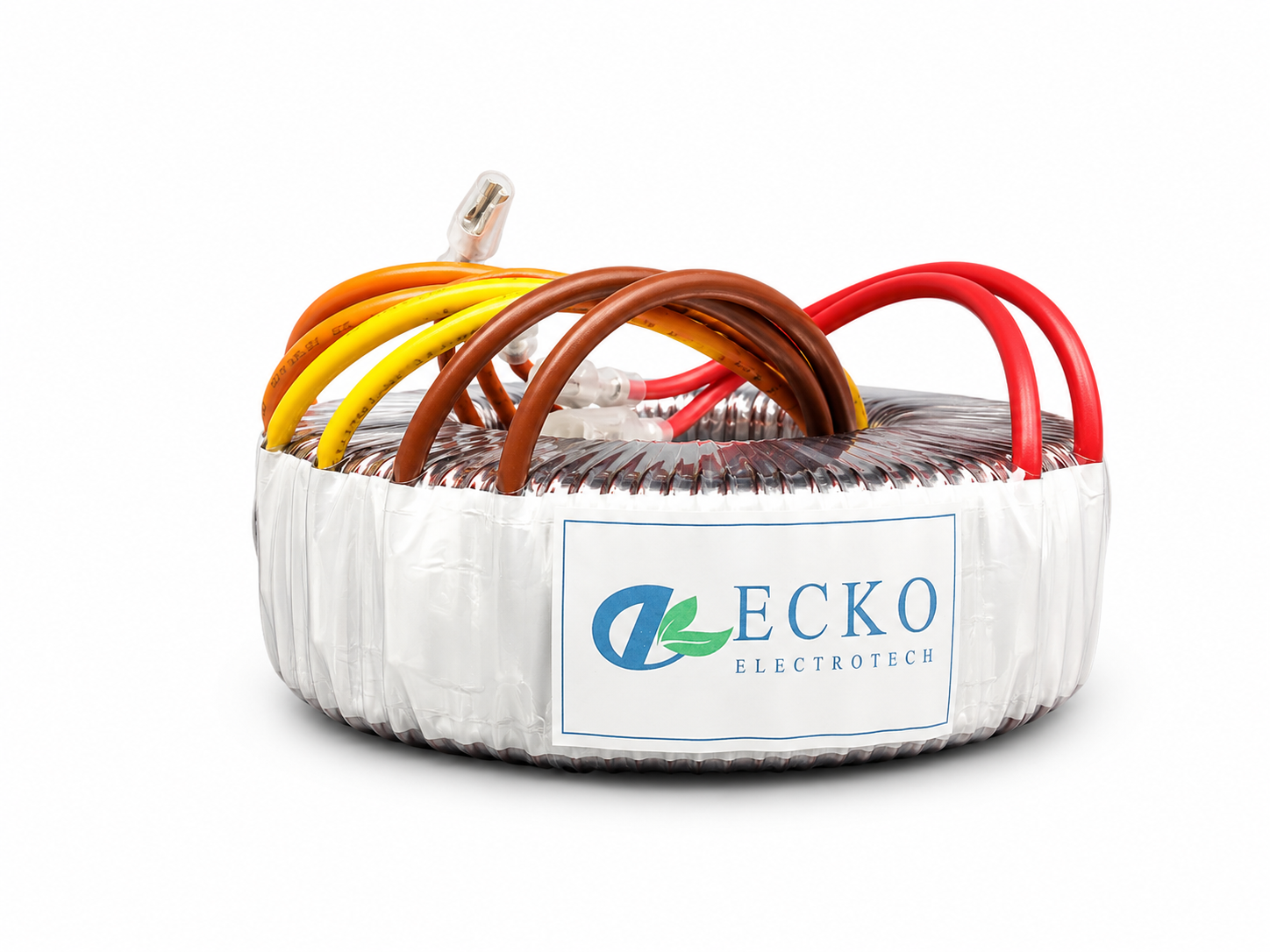

Transformateur toroïdal personnalisé de 1000 W pour amplificateurs de puissance

Transformateur toroïdal personnalisé de 1000 W pour amplificateurs de puissance

Transformateur toroïdal haute puissance de 1000 VA pour équipement audio


Puissance nominale	1000 VA ou personnalisé
Entrée	courant alternatif de 110 V à 240 V
Sortie	36 V CA ou personnalisé
Fréquence	50/60 Hz
Enroulement	Cuivre
Isolation	Classe B ou personnalisé
Utilisation	Audio/Amplificateurs
Personnalisation	Tension, dimensions, câblage, blindage

Aperçu
Produits recommandés

Produits haute performance pour vos applications haute performance

Petite taille La plupart des transformateurs toroïdaux sont plus petits que leurs homologues à noyau E-I. Les concepteurs électriques et mécaniques apprécient les dimensions compactes d’un transformateur toroïdal. Celui-ci convient particulièrement bien là où une faible hauteur constitue un critère déterminant.	FAIBLE CHAMP MAGNÉTIQUE PARASITE Les transformateurs toroïdaux ne comportent aucun entrefer : les enroulements primaire et secondaire sont bobinés uniformément autour du noyau entier. En conséquence, les toroïdes émettent très peu de champs magnétiques à faible rayonnement. Cela rend le toroïde idéal pour les applications impliquant des circuits à haute sensibilité.	Haute efficacité En raison de leur construction unique, les toroïdes sont généralement entre 15 et 30% plus efficace que le type classique. En tant que la règle est la suivante: plus le transformateur est grand, plus il est efficace.
FAIBLE BRUIT MÉCANIQUE Le noyau d'un toroïde est formé d'une seule bande de grains orientés d'acier au silicium de qualité électrique enroulé en fermeté dans le en forme de ressort à horloge avec les extrémités soudés en point. Le le fil de cuivre est enroulé sur une pellicule de polyester, formant une unité silencieuse et stable sans utiliser de colle ou de vernis écologiquement dangereux.	Dimensions flexibles Les avantages de la faible masse et de la petite taille sont la flexibilité de faire varier les dimensions. Parce que l’ECKO n’est pas liés aux capsules du noyau ou aux dimensions de la stratification, la hauteur et le diamètre de nos toroïdes peut être économiquement varié pour accueillir les exigences en matière de conception des équipements.	FAIBLE POIDS Parce qu'ils sont plus efficaces, les toroïdes peuvent être jusqu'à 50% plus léger (selon la puissance nominale) que le système classique transformateur stratifié. Le faible poids simplifie la conception du produit final en réduire les exigences en matière de matériel de montage et de support pour les boîtiers.
FAIBLES PERTES À VIDE Comparé à l'E-I classique transformateurs , les enroulements toroïdaux présentent des pertes à vide extrêmement faibles. Dans les applications où un circuit reste en mode « veille » pendant de longues périodes, la réduction potentielle des coûts pour peut être significative, parfois de 80 à 90 %.	FAIBLE TEMPÉRATURE DE FONCTIONNEMENT Comme la majeure partie des pertes dans un enroulement toroïdal se produit dans le fil de cuivre, l’enroulement toroïdal refroidit plus rapidement que le transformateur conventionnel à noyau E-I comportant plus de fer. À demi-charge, l’élévation de température de l’enroulement toroïdal n’est que de environ 30 % de celle à pleine charge.	MONTAGE FACILE Un seul vis centrale permet de monter facilement et rapidement l’enroulement toroïdal, évitant ainsi la conception mécanique coûteuse et les problèmes pratiques associés aux transformateurs conventionnels à noyau laminé E-I… et trois vis sont supprimées lors du montage !


50Hz/60Hz Input 277V Output 120V Single Phase Ac Step up Step Down Transformer manufacture

Puissance nominale (VA)	Régulation de tension (%)	Efficacité (%)	Dimension(MM)		Poids (kg)
Puissance nominale (VA)	Régulation de tension (%)	Efficacité (%)	Hauteur (C)	Diamètre (A)	Poids (kg)
30	16	83	30	80	0.60
100	11	88	42	100	1.30
150	7.30	90	45	115	1.85
200	6.2	91	53	123	2.30
250	5.60	92	53	128	2.60
300	5.30	93	55	135	3.00
400	4.60	94	60	140	3.80
500	4.30	95	66	146	4.50
800	4.0	95	85	160	7.00
1000	3.80	96	90	165	8.50
1200	3.30	96	95	168	9.00
1500	3.0	96	100	173	9.50
2000	2.90	96	110	183	13.00
4000	2.2	97	135	245	23.00
5000	2.1	98	145	270	28.00

*Le paramètre est uniquement donné à titre indicatif en tant que données typiques, les personnalisations sont les bienvenues.
*Nous sommes en mesure de vous fournir un transformateur toroïdal de 20VA à 25KVA.

QUALITÉ AU CŒUR

Blindage électrostatique (spécifié par le client) • Réduit le couplage capacitif entre les enroulements primaire et secondaire. • Feuille de cuivre (2 mil) laminée entre un film de polyester et un ruban adhésif. • Enroulé étroitement sur l’isolation primaire.	Isolation primaire-secondaire • Film de polyester – classe B (130 °C) • Quatre couches minimum entre les enroulements • Respecte l’exigence d’essai de 4 000 V efficace pendant 1 minute entre primaire et secondaire.	Enroulement • Couche de base en polyester. Couche supérieure épaisse en imide-amide (200 °C) • Enroulé uniformément sur l’ensemble du noyau • Meilleure dissipation thermique • Enroulements configurés pour minimiser les fuites de flux • Tension faible maintenue entre les spires adjacentes	Protection thermique (spécifiée par le client) • Généralement dans le circuit primaire • Contact normalement fermé à réarmement automatique, s’ouvrant à haute température • Fusible à action unique également disponible	Isolation du noyau • Tous les noyaux : recouvrement complet de la surface par quatre couches de film polyester de 2 mil, classe B (130 °C) • Protège, isole et amortit le noyau par rapport aux enroulements, tout en réduisant les vibrations
Cœur • Les noyaux sont fabriqués et recuits en interne, dans des conditions contrôlées • Acier électrique grain orienté laminé à chaud, enroulé continuellement et serré… aucun espace d’air, aucun bruit mécanique • Coins radiaux tournés… conception compacte, utilisation la plus efficace des matériaux • Pas de capuchons de noyau requis	Blindage magnétique (spécifié par le client) • Plusieurs couches d’acier électrique grain orienté enroulées serrément autour de la circonférence du tore • Fixées en place par l’isolation extérieure	Isolation extérieure • Type enroulé avec ruban : deux couches standard de film polyester, classe B (130 °C) • Enceintes magnétiques en option	Résinage du trou central (spécifié par le client) • Matériau thermoplastique • Précision élevée de montage • Insert fileté ou goujon à pression : optionnel • Composé thermiquement conducteur disponible	Câble souple • Choix entre deux types de fils reliés aux enroulements : * Fils intégrés : le fil magnétique est prolongé par une gaine pour la connexion au circuit. Standard : classe A (105 °C) * Fils torsadés : classe A (105 °C) – classe H (180 °C) • Chaque fil est fixé au corps du tore à l’aide d’un ruban haute résistance à la traction afin de résister à des essais de traction sévères • Primaire fils recouverts d’une deuxième couche de gaine – isolation double… standard sur toutes les unités • La couleur, la longueur, le dénudage et les terminaisons peuvent être spécifiées par le client.

Options de personnalisation

Pourquoi choisir ECKO ?

Fabrication de transformateurs

Expérience depuis plus de

20+ ans

Assistance en conception technique

Production de prototype

tests électriques à 100 %

Production sur mesure en faible volume

Traçabilité des matériaux

Approbation des plans et des échantillons

Documentation de production et d’essai

Contrôle qualité

Produits finis – essai d’impulsion

Audit de patrouille

Inspection des matières premières

Contrôle qualité final du produit

Essai de tension inductive

Tension à vide

Comment personnaliser avec nous ?

Étape 1 Partagez Vos Exigences Contactez-nous soit par courriel, soit en remplissant le formulaire de soumission sur notre site web. Notre équipe dédiée de soutien commercial vous répondra alors rapidement à votre demande.	Étape 2 Recevez votre devis Dans les 24 heures, notre équipe commerciale vous fournira un devis personnalisé adapté aux exigences de votre projet. Avant de finaliser votre commande, nous garantissons transparence et confiance en vous envoyant directement des échantillons du produit.
Étape 3 Confirmez votre commande Après avoir soigneusement examiné les échantillons du produit, procédez à la confirmation de votre commande en gros auprès de nous. Soyez assuré que nous superviserons votre commande afin de garantir que le processus de fabrication respecte les normes de qualité les plus élevées.	Étape 4 Gestion des produits et exécution des commandes Notre équipe efficace de gestion des produits et de production assure une livraison ponctuelle. Vos produits sont protégés avec le plus grand soin, car nos entrepôts accordent la priorité à la sécurité et à la sûreté.

FAQ

Q : Comment réduisez-vous le bourdonnement et les interférences électromagnétiques dans les transformateurs audio ?	Pour les applications audio sensibles, plusieurs méthodes de conception peuvent être utilisées afin de réduire les interférences, notamment : Conception optimisée du noyau toroïdal Processus d’enroulement contrôlé Blindage électrostatique entre les enroulements primaire et secondaire Blindage magnétique là où cela est requis Dispositions adéquates de mise à la terre Montage mécanique à faible bruit Matériaux d'isolation de haute qualité Ces options peuvent être personnalisées en fonction des exigences du système d’amplification en matière de CEM et de bruit.
Q : Pouvez-vous réduire le courant d’appel d’un transformateur toroïdal de 1000 W ?	Les transformateurs toroïdaux de forte puissance peuvent générer un courant d’appel relativement élevé à la mise sous tension. Selon l’application, la conception du transformateur peut être optimisée afin de limiter le courant d’appel. Pour les systèmes d’amplification de forte puissance, l’ajout d’un circuit externe de démarrage progressif ou de limitation du courant d’appel peut également être recommandé. Veuillez nous indiquer les exigences de démarrage de votre amplificateur afin que nous puissions vous proposer une solution adaptée.
Q : Quels matériaux sont utilisés dans vos transformateurs toroïdaux de 1000 W ?	Les transformateurs toroïdaux peuvent être fabriqués avec des noyaux en acier au silicium CRGO de haute qualité et des enroulements en cuivre. Le système d’isolation, la spécification des fils, la protection thermique, le blindage, les câbles sortants, les connecteurs et les accessoires de fixation peuvent être sélectionnés selon les exigences du client en matière électrique, thermique, de sécurité et mécanique.
Q : Quelle est l’élévation de température typique ?	L'élévation de température dépend de la charge nominale, de la tension d'entrée, du courant de sortie, de la température ambiante, de la ventilation de l'enceinte, des dimensions du transformateur et des exigences de conception du client. Pour nos conceptions standard de transformateurs toroïdaux, l'élévation de température peut généralement être maîtrisée à ≤ 65 °C dans les conditions d'essai spécifiées . Si votre amplificateur exige une élévation de température plus faible ou un fonctionnement continu sous forte charge, nous pouvons optimiser le transformateur en conséquence.
Q : Fournissez-vous un blindage électrostatique pour les transformateurs d'amplificateurs audio ?	Un blindage électrostatique peut être ajouté entre les enroulements primaire et secondaire. Cela peut contribuer à réduire le couplage capacitif et les interférences communes haute fréquence entre l'alimentation secteur et les circuits secondaires, ce qui peut s'avérer bénéfique pour les équipements audio sensibles. Des solutions de blindage magnétique peuvent également être discutées pour les applications présentant des exigences particulièrement strictes en matière de champ parasite.
Q : Quelles options de protection sont disponibles ?	Selon l’application, nous pouvons intégrer ou proposer des options telles que : Fuseau thermique Interrupteur thermique Protection côté primaire Isolation renforcée Blindage électrostatique Ruban isolant de protection Câbles de mise à la terre personnalisés Les exigences en matière de protection peuvent être personnalisées en fonction de la conception de l’amplificateur et des normes de sécurité applicables.
Q : Effectuez-vous des tests à 100 % avant expédition ?	Les transformateurs sont inspectés et testés avant expédition conformément aux exigences qualité spécifiées. Les inspections typiques peuvent inclure : Épreuve de tension d'entrée et de sortie Épreuve de courant sans charge Essai sans perte de charge Test de résistance à l'eau / diélectrique Test de résistance à l'isolation Essai de continuité de l'enroulement Vérification du rapport de virage Inspection de l'apparence et des dimensions Des essais supplémentaires peuvent être organisés selon les exigences du client.
