Jak zapewnić prawidłowe chłodzenie i montaż transformatorów toroidalnych?

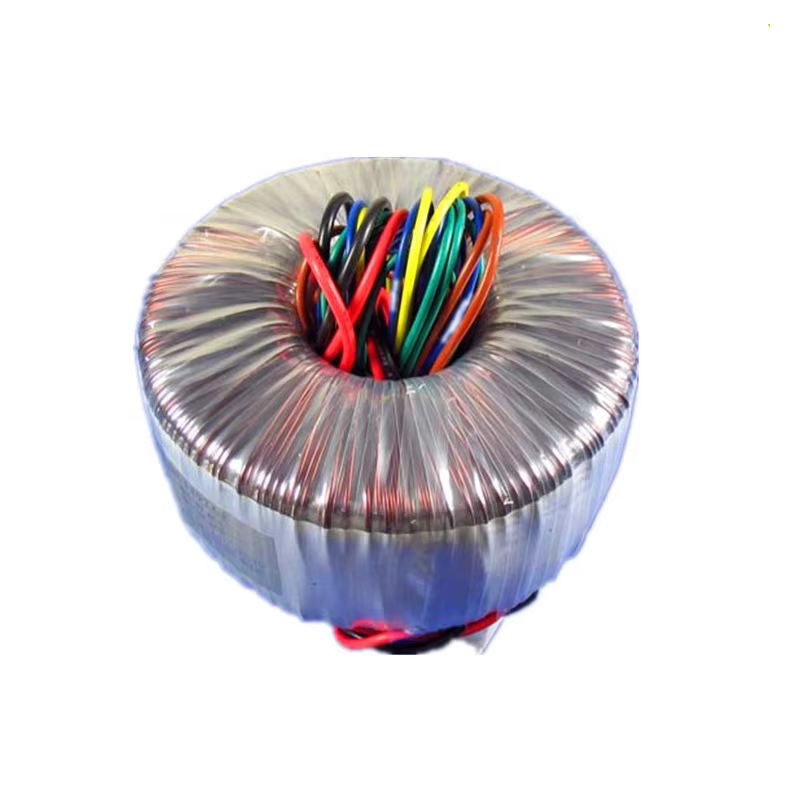

Zapewnienie prawidłowego chłodzenia i montażu transformatory toroidalne ma kluczowe znaczenie dla osiągnięcia optymalnej wydajności, przedłużenia czasu eksploatacji oraz zapobiegania wczesnemu uszkodzeniu w wymagających zastosowaniach elektrycznych. Transformatory toroidalne wyroby z tworzyw sztucznych są powszechnie uznawane za swoje zwarte wykonanie, wysoką sprawność oraz doskonałe właściwości elektromagnetyczne; jednak te zalety mogą zostać w pełni wykorzystane jedynie wtedy, gdy zarządzanie temperaturą i praktyki montażu są zgodne z najlepszymi inżynierskimi praktykami. Niewystarczające chłodzenie narusza integralność uzwojeń, przyspiesza degradację izolacji i zmniejsza zdolność do obsługi mocy, podczas gdy nieprawidłowy montaż powoduje naprężenia mechaniczne, zagrożenia elektryczne oraz problemy z hałasem, które podważają niezawodność systemu. Niniejszy kompleksowy przewodnik omawia zasady techniczne, metody praktyczne oraz strategie sprawdzone w warunkach rzeczywistych, niezbędne do utrzymania bezpiecznych temperatur roboczych oraz prawidłowego, mechanicznie bezpiecznego montażu w środowiskach przemysłowych, audio, medycznych oraz zasilaczy.

Unikalna, w kształcie pączka geometria transformatorów toroidalnych zapewnia istotne zalety termiczne i elektryczne w porównaniu z konwencjonalnymi konstrukcjami laminowanymi, w tym zmniejszone straty w rdzeniu oraz skoncentrowane pola magnetyczne minimalizujące strumień rozproszony. Jednak ta zwarta konstrukcja powoduje również skupienie generowania ciepła w mniejszej objętości, co czyni skuteczne mechanizmy odprowadzania ciepła niezbędными do zapobiegania lokalnym obszarom przegrzania, które mogą uszkodzić uzwojenia i materiały rdzenia. Zrozumienie wzajemnego wpływu warunków otoczenia, charakterystyk obciążenia, konfiguracji montażu oraz schematów przepływu powietrza umożliwia inżynierom i technikom wdrażanie rozwiązań chłodzenia zgodnych ze specyfikacjami producenta, a jednocześnie dostosowanych do rzeczywistych ograniczeń eksploatacyjnych. Podobnie procedury instalacji muszą uwzględniać orientację montażu, izolację wibracyjną, odstępy elektryczne oraz wymagania dotyczące uziemienia, aby zagwarantować zarówno bezpieczeństwo elektryczne, jak i długotrwałą stabilność mechaniczną w różnorodnych kontekstach zastosowań.

Zrozumienie wyzwań termicznych w eksploatacji transformatorów toroidalnych

Mechanizmy generowania ciepła oraz wzorce rozkładu temperatury

Powstawanie ciepła w transformatorach toroidalnych ma dwa główne źródła: straty w rdzeniu wynikające z histerezy i prądów wirowych w laminowanym rdzeniu stalowym oraz straty miedziowe spowodowane nagrzewaniem rezystancyjnym uzwojeń pierwotnego i wtórnego. Geometria toroidalna skupia te źródła ciepła w stosunkowo zwartej konstrukcji, tworząc gradienty temperatury, które znacznie różnią się w zależności od średnicy wewnętrznej, powierzchni zewnętrznej oraz poszczególnych warstw uzwojeń. Straty w rdzeniu pozostają względnie stałe niezależnie od warunków obciążenia, podczas gdy straty miedziowe rosną proporcjonalnie do kwadratu prądu obciążenia, co czyni zastosowania o wysokim współczynniku cyklu pracy szczególnie podatnymi na naprężenia termiczne. Wewnętrzne części transformatorów toroidalnych zwykle osiągają wyższe temperatury ze względu na ograniczony dopływ powietrza oraz dłuższe ścieżki przepływu ciepła do powierzchni odprowadzających ciepło, co wymaga szczególnej uwagi przy doborze rozkładu uzwojeń oraz materiałów izolacyjnych w trakcie procesu produkcji.

Rozkład temperatury w transformatorach toroidalnych podlega przewidywalnym wzorom, które zależą od właściwości materiału rdzenia, konfiguracji uzwojeń oraz warunków chłodzenia zewnętrznego. Powierzchnia zewnętrzna toroidu działa zazwyczaj w niższych temperaturach niż obszary wewnętrzne ze względu na bezpośredni kontakt z powietrzem otoczenia, podczas gdy otwór w środku zapewnia dodatkową ścieżkę odprowadzania ciepła, o ile jest on odpowiednio wykorzystywany. Różnice temperatur między poszczególnymi warstwami uzwojeń mogą osiągać znaczne wartości w warunkach długotrwałego obciążenia maksymalnego, szczególnie w konstrukcjach z wieloma uzwojeniami wtórnymi lub wysoką zdolnością przenoszenia prądu. Te gradienty termiczne powodują cykle rozszerzania się i kurczenia się materiałów, co obciąża układy izolacyjne oraz połączenia lutowane, podkreślając znaczenie strategii zarządzania ciepłem zapewniających jednolity rozkład temperatury we wszystkich elementach transformatora. Inżynierowie muszą uwzględnić te wzory rozkładu ciepła przy określaniu wymagań chłodzenia oraz wybieraniu miejsc montażu, aby zapobiec lokalnemu przegrzewaniu, które może zagrozić integralności transformatora.

Standardy klasyfikacji temperaturowej i bezpieczne granice eksploatacji

Standardy branżowe określają konkretne limity wzrostu temperatury dla transformatory toroidalne na podstawie klas ocieplenia oraz oczekiwanych warunków eksploatacji. Systemy izolacji klasy A, powszechnie stosowane w urządzeniach elektronicznych przeznaczonych dla konsumentów oraz w zastosowaniach przemysłowych o niewielkim obciążeniu, dopuszczają maksymalną temperaturę uzwojeń wynoszącą 105 stopni Celsjusza przy typowym wzroście temperatury o 55–60 stopni powyżej temperatury otoczenia w warunkach pełnego obciążenia. Systemy izolacji klas B i F, stosowane w bardziej wymagających zastosowaniach, pozwalają na wyższe temperatury pracy – odpowiednio 130 i 155 stopni Celsjusza – zapewniając większe zapasy termiczne przy ciągłej pracy pod wysokim obciążeniem. Wartości te uwzględniają współczynniki bezpieczeństwa, które odzwierciedlają lokalne punkty gorąca, niepewności pomiarowe oraz skutki starzenia się materiałów, jednak zakładają prawidłowe rozwiązania chłodzenia oraz właściwe praktyki montażowe ułatwiające odprowadzanie ciepła do otoczenia.

Bezpieczne granice eksploatacji transformatorów toroidalnych muszą uwzględniać zarówno warunki cieplne w stanie ustalonym, jak i scenariusze przeładowania chwilowego, które tymczasowo podnoszą temperaturę powyżej wartości znamionowych. Ciągła praca przy temperaturze maksymalnej lub bliskiej tej wartości przyspiesza starzenie się izolacji poprzez mechanizmy naprężeń termicznych, elektrycznych i mechanicznych, skutkując rzeczywistym skróceniem przewidywanego czasu użytkowania zgodnie z dobrze ugruntowanymi modelami degradacji. Zależność pomiędzy temperaturą pracy a przewidywanym okresem użytkowania izolacji ma charakter wykładniczy: każde podwyższenie średniej temperatury uzwojeń o 10 °C może skrócić przewidywaną żywotność eksploatacyjną o połowę. W konsekwencji zastosowanie strategii chłodzenia pozwalających utrzymywać temperaturę pracy znacznie poniżej wartości maksymalnych zapewnia istotne korzyści w zakresie niezawodności, szczególnie w zastosowaniach krytycznych dla misji, gdzie nieplanowane przestoje wiążą się ze znacznymi konsekwencjami operacyjnymi lub finansowymi. Środki do monitorowania temperatury – niezależnie od tego, czy są to wbudowane termistory, czy pomiary temperatury powierzchni za pomocą podczerwieni – umożliwiają proaktywne zarządzanie temperaturą oraz wczesne wykrywanie niedoskonałości systemu chłodzenia jeszcze przed ich eskalacją do awarii transformatora.

Wdrażanie skutecznych strategii chłodzenia transformatorów toroidalnych

Zasady projektowania chłodzenia przez konwekcję naturalną

Konwekcja naturalna stanowi najbardziej powszechną i najtańszą metodę chłodzenia transformatorów toroidalnych pracujących przy umiarkowanych mocach w zastosowaniach, w których temperatury otoczenia pozostają w dopuszczalnym zakresie. Ta bierna metoda chłodzenia opiera się na wzorach przepływu powietrza wywołanych siłą wyporu, w których ogrzane powietrze otaczające transformator unosi się ku górze, a na jego miejsce napływa chłodniejsze powietrze otoczenia, stykając się z powierzchniami odprowadzającymi ciepło. Skuteczność chłodzenia przez konwekcję naturalną zależy krytycznie od zapewnienia nieprzeszkodzonego przepływu powietrza wokół wszystkich powierzchni transformatora, szczególnie w obszarach średnicy zewnętrznej i otworu środkowego, gdzie wymiana ciepła przebiega najefektywniej. Minimalne wymagania dotyczące luzów zwykle określają konieczność zapewnienia przestrzeni otwartej o szerokości 25–50 mm po każdej stronie transformatorów toroidalnych, aby zagwarantować wystarczające rozwinięcie przepływu powietrza; większe odstępy zaleca się w przypadku transformatorów o wyższych mocach znamionowych lub przy podwyższonych temperaturach otoczenia.

Orientacja montażowa ma istotny wpływ na wydajność chłodzenia przez konwekcję naturalną transformatorów toroidalnych; montaż pionowy zapewnia zazwyczaj lepsze właściwości termiczne niż montaż poziomy. Gdy oś toroidu jest ustawiona pionowo, nagrane powietrze może swobodnie unosić się przez otwór w środku rdzenia, tworząc efekt komina, który zwiększa prędkość przepływu powietrza oraz współczynniki wymiany ciepła na powierzchniach wewnętrznych. Montaż poziomy ogranicza ten korzystny efekt i może prowadzić do powstania stref zastoiskowego powietrza w obszarze otworu centralnego, szczególnie w zamkniętych instalacjach, gdzie otaczające urządzenia hamują przepływ powietrza w kierunku bocznym. Inżynierowie powinni dążyć do montażu pionowego za każdym razem, gdy pozwalają na to ograniczenia mechaniczne; w przypadku konieczności zastosowania montażu poziomego należy zwiększyć współczynniki obciążenia roboczego (derating) lub wprowadzić dodatkowe środki chłodzenia. Ponadto unikanie miejsc montażu bezpośrednio nad innymi elementami generującymi ciepło zapobiega dopływowi wstępnie nagrzanego powietrza do strefy chłodzenia transformatora, co mogłoby zmniejszyć skuteczną różnicę temperatur napędzającą prądy konwekcyjne i obniżyć ogólną zdolność chłodzenia.

Metody wdrożenia chłodzenia powietrzem wymuszonym

Chłodzenie wymuszone powietrzem staje się konieczne, gdy transformatory toroidalne pracują przy wyższych poziomach mocy, w podwyższonych temperaturach otoczenia lub w zamkniętych przestrzeniach, gdzie naturalna konwekcja okazuje się niewystarczająca do utrzymania dopuszczalnych temperatur roboczych. Ta aktywna metoda chłodzenia wykorzystuje wentylatory lub dmuchawy do tworzenia kontrolowanych strumieni powietrza nad powierzchniami transformatora, co znacznie zwiększa współczynniki przenikania ciepła oraz zdolność rozpraszania ciepła w porównaniu z metodami biernymi. Skuteczne zaprojektowanie systemu chłodzenia wymuszonego powietrzem wymaga starannej analizy kierunku przepływu powietrza, jego prędkości, jednolitości pokrycia oraz generowanego hałasu, aby osiągnąć cele termiczne bez wprowadzania niedopuszczalnych emisji akustycznych ani turbulencji powietrza, które mogłyby zakłócać pracę sąsiadujących czułych urządzeń. Przepływ powietrza powinien idealnie skierowywać się zarówno na zewnętrzną powierzchnię, jak i na otwór środkowy transformatorów toroidalnych, przy czym natężenie przepływu oblicza się na podstawie wymagań związanych z rozpraszaniem ciepła oraz dostępnej różnicy ciśnień wzdłuż ścieżki chłodzenia.

Wybór wentylatora do wymuszonego chłodzenia powietrzem transformatorów toroidalnych musi uwzględniać równowagę między wymaganiami dotyczącymi wydajności cieplnej a kwestiami akustycznymi, ograniczeniami zużycia mocy oraz oczekiwaniami co do niezawodności. Wentylatory osiowe umieszczone tak, aby kierować strumień powietrza przez otwór środkowy transformatora, zapewniają skuteczne chłodzenie kluczowych obszarów uzwojeń wewnętrznych, zachowując przy tym stosunkowo zwarty wymiar montażowy. Alternatywnie wentylatory styczne lub odśrodkowe mogą zapewnić wyższe możliwości generowania ciśnienia statycznego, co czyni je odpowiednimi do zastosowań w systemach chłodzenia kanałowym lub w instalacjach, w których przepływ powietrza musi odbywać się przez ściszone (ograniczające) ścieżki. Obliczenia doboru wentylatora powinny zakładać prędkości powietrza w zakresie od 1,5 do 3 metrów na sekundę na powierzchniach transformatora, aby osiągnąć istotne poprawy wydajności cieplnej bez generowania nadmiernego hałasu akustycznego ani turbulencji aerodynamicznej. W przypadku zastosowań krytycznych, w których awaria systemu chłodzenia może zagrozić prawidłową pracą transformatora, należy rozważyć konfiguracje wentylatorów ze sprzężeniem rezerwowym; sterowanie automatycznym przełączaniem aktywuje rezerwowe możliwości chłodzenia po wykryciu awarii głównego wentylatora. Regularne interwały konserwacji powinny obejmować kontrolę łożysk wentylatorów, czyszczenie łopatek oraz weryfikację przepływu powietrza, aby zapewnić utrzymanie skuteczności chłodzenia przez cały okres eksploatacji transformatora.

Zastosowania radiatorów i materiałów międzymetalowych do przewodzenia ciepła

Dodatkowe elementy odprowadzania ciepła rozszerzają możliwości zarządzania temperaturą transformatorów toroidalnych poza metody chłodzenia zależne wyłącznie od przepływu powietrza. Indywidualnie zaprojektowane aluminiowe radiatory montowane na powierzchniach mocujących transformatora zwiększają powierzchnię odprowadzania ciepła, co jest szczególnie korzystne w instalacjach o ograniczonej przestrzeni, gdzie rozwój przepływu powietrza pozostaje ograniczony. Zazwyczaj zestawy radiatorów zawierają żebra lub powierzchnie wydłużone ułożone tak, aby wspierać naturalne lub wymuszone wzory przepływu powietrza, przy czym materiały międzymetaliczne zapewniają skuteczny transfer ciepła z powierzchni mocującej transformatora do struktury radiatora. Skuteczność zastosowania radiatorów zależy od utrzymania ścisłego kontaktu fizycznego na całej powierzchni połączenia mocującego, co wymaga płaskich i gładkich powierzchni stykowych oraz odpowiednich wartości momentu dokręcania elementów mocujących w celu zminimalizowania oporu cieplnego w kluczowym połączeniu między transformatorem a elementem odprowadzającym ciepło.

Materiały międzymetaliczne cieplne pełnią kluczową rolę w optymalizacji przekazywania ciepła pomiędzy transformatorami toroidalnymi a elementami odprowadzającymi ciepło lub powierzchniami montażowymi. Te specjalistyczne materiały wypełniają mikroskopijne szczeliny powietrzne oraz nieregularności powierzchni, które w przeciwnym razie tworzyłyby bariery izolacyjne utrudniające przewodzenie ciepła z obudowy transformatora do radiatorów lub punktów mocowania do obudowy. Do powszechnie stosowanych materiałów międzymetalicznych cieplnych należą: związkowe pasty cieplne na bazie silikonu, materiały zmiany fazowej, które topią się w temperaturach roboczych, oraz klejące podkładki przewodzące ciepło, zapewniające zarówno przekazywanie ciepła, jak i funkcję wiązania mechanicznego. Kryteria wyboru muszą uwzględniać równowagę między wymaganą przewodnością cieplną, wymaganiami dotyczącymi izolacji elektrycznej, zakresem temperatur roboczych oraz charakterystykami stabilności długoterminowej, aby zagwarantować utrzymywanie się określonej wydajności w całym przewidywanym okresie eksploatacji. Procedury aplikacji powinny być zgodne z wytycznymi producenta dotyczącymi grubości warstwy, przygotowania powierzchni oraz wymagań związanych z utwardzaniem, co pozwala osiągnąć określone wartości oporu cieplnego i uniknąć pogorszenia wydajności spowodowanego nadmierną grubością warstwy materiału lub niepełnym pokryciem powierzchni.

Wykonywanie prawidłowych procedur instalacji transformatorów toroidalnych

Konfiguracja montażu mechanicznego i dobór elementów mocujących

Poprawne mechaniczne montowanie transformatorów toroidalnych wymaga zastosowania specjalistycznego sprzętu i technik, które uwzględniają ich wyjątkową geometrię oraz zapewniają bezpieczne zamocowanie, izolację wibracji i bezpieczeństwo elektryczne. Standardowa metoda montażu wykorzystuje śrubę centralną przechodzącą przez otwór w środku transformatora, przy czym podkładki izolujące oddzielają elementy mocujące od rdzenia i uzwojeń, aby zapobiec kontaktowi elektrycznemu oraz powstaniu potencjalnych pętli uziemienia. Dobór śruby mocującej musi uwzględniać zarówno wymagania dotyczące wytrzymałości mechanicznej, jak i zgodności elektromagnetycznej; preferowane są niemagnetyczne elementy z nierdzewnej stali, aby uniknąć zakłóceń obwodu magnetycznego, które mogłyby wpłynąć na wydajność transformatora. Wartości momentu dokręcenia elementów mocujących podawane przez producentów transformatorów uwzględniają kompromis między zapewnieniem bezpiecznego zamocowania mechanicznego a uniknięciem nadmiernych sił ściskających, które mogłyby uszkodzić laminacje rdzenia lub konstrukcję uzwojeń; typowe wartości mieszczą się zwykle w zakresie od 3 do 8 niutonometrów w zależności od rozmiaru transformatora oraz konfiguracji jego montażu.

Izolacja wibracji stanowi kwestię kluczową przy montażu transformatorów toroidalnych w zastosowaniach narażonych na wstrząsy mechaniczne, ciągłe oddziaływanie wibracji lub surowe wymagania akustyczne. Gumiaste wkładki montażowe lub podkładki izolacyjne umieszczone pomiędzy transformatorem a powierzchnią montażową pochłaniają energię wibracji, zachowując przy tym odpowiednie właściwości izolacji elektrycznej oraz przewodzenia ciepła. Te elementy izolacyjne muszą zapewniać wystarczającą elastyczność, aby osłabić przenoszenie wibracji, nie dopuszczając przy tym do nadmiernego przemieszczania się transformatora, które mogłoby obciążyć połączenia elektryczne lub spowodować niestabilny kontakt. Dobór materiału elementów izolujących wibracje powinien uwzględniać zakres temperatur roboczych, możliwość ekspozycji na czynniki chemiczne oraz cechy starzenia się w czasie, aby zagwarantować trwałą skuteczność izolacji przez cały okres eksploatacji transformatora. W środowiskach o wysokim poziomie wibracji, takich jak zastosowania transportowe lub instalacje maszyn przemysłowych, dodatkowe elementy zabezpieczające – w tym podkładki blokujące, środki utrwalające gwint lub dodatkowe uchwyty mechaniczne – zapobiegają poluzowaniu się elementów mocujących i zapewniają integralność montażu w warunkach długotrwałego obciążenia dynamicznego.

Najlepsze praktyki dotyczące połączeń i zakończeń elektrycznych

Metody połączeń elektrycznych transformatorów toroidalnych mają istotny wpływ zarówno na niezawodność działania, jak i na bezpieczeństwo montażu, dlatego wymagają starannej uwagi przy doborze przekroju przewodów, technikach zakończeń oraz rozwiązaniach zapobiegających obciążeniu mechanicznemu. Połączenia uzwojeń pierwotnego i wtórnego wykorzystują zazwyczaj zaciski lutownicze, zaciski śrubowe lub wyprowadzenia typu „flying lead”, przy czym każda z tych konfiguracji wiąże się z odrębnymi aspektami montażu pod względem bezpieczeństwa mechanicznego, ciągłości elektrycznej oraz stabilności termicznej. Zakończenia lutownicze zapewniają doskonałą przewodność elektryczną i wiązanie mechaniczne, o ile są wykonane poprawnie przy użyciu odpowiednich stopów lutowniczych, materiałów fluxowych oraz technik nagrzewania, które unikają nadmiernego nagrzewania izolacji uzwojeń. Połączenia za pomocą zacisków śrubowych oferują wygodę demontażu w trakcie eksploatacji, lecz wymagają prawidłowego doboru momentu dokręcania, odpowiedniej przygotowania przewodów oraz zastosowania środków zapobiegawczych przed utlenianiem, aby zagwarantować długotrwałą integralność kontaktu i zapobiec nagrzewaniu rezystancyjnemu w strefie połączeń, które mogłoby pogorszyć parametry pracy systemu.

Zarządzanie przewodami i zabezpieczenia przed obciążeniem rozciągającym chronią połączenia transformatora toroidalnego przed naprężeniami mechanicznymi, które mogłyby uszkodzić punkty zacisków lub spowodować niestabilny kontakt podczas normalnej pracy lub czynności konserwacyjnych. Ścieżki przewodów powinny zawierać wystarczająco duże pętle serwisowe, aby uwzględnić rozszerzalność cieplną, drgania oraz wymagania związane z dostępem do połączeń, bez wywierania obciążeń rozciągających na elementy zaciskowe lub połączenia lutowane. Zaczepy kablowe, klejące kotwice montażowe lub dedykowane uchwyty zabezpieczające przed obciążeniem rozciągającym umieszczone w pobliżu, lecz nie bezpośrednio w punktach zacisków, rozprowadzają siły mechaniczne na większe obszary, zapewniając jednocześnie stabilność położenia przewodów. Poprawne zarządzanie przewodami uwzględnia również wymagania dotyczące zgodności elektromagnetycznej: zachowuje się odpowiednią odległość między przewodami wejściowymi i wyjściowymi w celu minimalizacji sprzężenia pojemnościowego oraz prowadzi połączenia zasilania w sposób oddzielony od wrażliwych ścieżek sygnałowych, które mogą być narażone na zakłócenia elektromagnetyczne. W zastosowaniach obejmujących wielokrotne cykle łączenia i rozłączania stosuje się systemy łączników wyposażone w mechanizmy blokujące oraz orientację kluczykową, zapobiegające nieprawidłowemu połączeniu i zapewniające utrzymywanie mechaniczne odporności na siły wynikające z obsługi, bez obciążania zacisków transformatora ani wewnętrznych połączeń uzwojeń.

Uziemienie i zagadnienia bezpieczeństwa elektrycznego

Poprawne połączenia uziemiające transformatorów toroidalnych zapewniają ochronę przed zagrożeniem porażenia prądem, ograniczają zakłócenia elektromagnetyczne oraz zapewniają ścieżki powrotu prądów zwarciowych, które są niezbędne do prawidłowego działania urządzeń zabezpieczających przed przepływem nadprądów. Wymagania dotyczące połączeń uziemiających zależą od konstrukcji transformatora i mogą obejmować dedykowane zaciski uziemiające, środki do łączenia obudowy z uziemieniem lub uziemienie za pośrednictwem elementów mocujących – pod warunkiem spełnienia odpowiednich wymagań dotyczących izolacji i odstępów. Strategie uziemienia w jednym punkcie są zazwyczaj najskuteczniejsze w minimalizowaniu prądów pętli uziemiających, które mogłyby indukować szumy w obwodach wrażliwych; połączenia uziemiające należy wykonywać w punkcie odniesienia uziemienia obudowy lub całego systemu, a nie tworzyć wielu równoległych ścieżek uziemiających, które mogłyby przenosić prądy cyrkulacyjne. Przekrój przewodnika uziemiającego musi spełniać zarówno wymagania przepisów elektrycznych dotyczące zdolności przenoszenia prądów zwarciowych, jak i praktyczne kwestie odporności mechanicznej oraz niezawodności zacisków; zazwyczaj wynosi on tyle samo lub więcej niż przekrój przewodów przenoszących prąd.

Wymagania dotyczące odstępów elektrycznych i ścieżek upływu określone w normach bezpieczeństwa zapewniają odpowiednie oddzielenie między przewodnikami pod napięciem, powierzchniami uziemionymi oraz obszarami dostępnymi dla użytkownika, aby zapobiec zagrożeniom porażeniem elektrycznym oraz przebiciom izolacji w warunkach normalnych i awaryjnych. Praktyki montażowe muszą zachować te kluczowe marginesy bezpieczeństwa na całym etapie montażu transformatora, unikając tras prowadzenia przewodów naruszających minimalne wymagania odstępowe lub tworzących potencjalne punkty kontaktu podczas drgań lub rozszerzania termicznego. Bariery izolacyjne, sztywne dystansowniki lub osłony ochronne uzupełniają podstawowe wymagania odstępowe w instalacjach, w których ograniczenia mechaniczne ograniczają dostępne odległości oddzielenia lub gdy dodatkowa ochrona przed przypadkowym dotknięciem okazuje się konieczna. Okresowe przeglądy powinny potwierdzać, że początkowe odstępy elektryczne i ścieżki upływu pozostają niezmienione, sprawdzając degradację izolacji, zmiany położenia przewodów lub gromadzenie się zanieczyszczeń, które mogą zagrozić marginesom bezpieczeństwa elektrycznego i wymagać działań korekcyjnych w celu przywrócenia zgodności warunków instalacji.

Zaawansowane techniki chłodzenia i montażu dla wymagających zastosowań

Integracja chłodzenia cieczą dla zastosowań wysokoprądowych

Systemy chłodzenia cieczą rozszerzają możliwości zarządzania temperaturą transformatorów toroidalnych poza praktyczne ograniczenia metod chłodzenia opartych na powietrzu, umożliwiając ich pracę przy wyższych gęstościach mocy lub w środowiskach termicznie wymagających, w których temperatura otoczenia przekracza zdolność konwencjonalnych systemów chłodzenia. Te zaawansowane podejścia do zarządzania temperaturą wykorzystują cyrkulujące czynniki chłodzące, takie jak woda, roztwory glikolu lub ciecze dielektryczne, które pozostają w bezpośrednim lub pośrednim kontakcie z powierzchniami transformatora w celu odprowadzania ciepła poprzez wymuszoną konwekcję oraz transportu energii cieplnej do oddalonych miejsc odprowadzania ciepła. Indywidualnie zaprojektowane płyty chłodzące lub zespoły wymienników ciepła dopasowane do powierzchni montażowych transformatorów toroidalnych zapewniają interfejs mechaniczny między transformatorem a obwodem chłodzenia; uszczelnione kanały cieczy zapobiegają wyciekowi czynnika chłodzącego i jednocześnie maksymalizują powierzchnię kontaktu termicznego. Wdrożenie chłodzenia cieczą wymaga starannej projektowej analizy systemu, obejmującej dobór czynnika chłodzącego, wymagania dotyczące przepływu, środki kontroli temperatury oraz zapewnienie zdolności chłodzenia rezerwowego w celu zapobieżenia warunkom niestabilności termicznej (tzw. „runaway”) w przypadku awarii systemu chłodzenia lub jego konserwacji.

Wybór płynu chłodzącego do zastosowań transformatorów toroidalnych chłodzonych cieczą musi uwzględniać równowagę między wymaganiami dotyczącymi wydajności cieplnej a rozważaniami związanymi z bezpieczeństwem elektrycznym, odpornością na korozję, ochroną przed zamarzaniem oraz ograniczeniami wynikającymi z wymogów kompatybilności środowiskowej. Dielektryczne płyny chłodzące oferują zaletę właściwości izolacji elektrycznej, które pozwalają na bezpośredni kontakt z uzwojeniami i materiałami rdzenia transformatora, eliminując konieczność stosowania pośrednich barier wymiany ciepła, które wprowadzają dodatkowy opór cieplny. Mieszanki wody i glikolu zapewniają doskonałe właściwości przekazywania ciepła oraz ochronę przed zamarzaniem w instalacjach pracujących w warunkach otoczenia poniżej zera stopni Celsjusza, lecz wymagają pełnej izolacji elektrycznej od elementów transformatora, aby zapobiec zagrożeniom dla bezpieczeństwa elektrycznego. Obliczenia przepływu płynu chłodzącego muszą uwzględniać wymagania dotyczące odprowadzania ciepła, dopuszczalny wzrost temperatury w obwodzie chłodzenia oraz dostępną ciśnieniową moc pompowania niezbędna do pokonania oporu przepływu płynu w kanałach wymiennika ciepła oraz w rurociągach dystrybucyjnych. Systemy monitoringu i sterowania temperaturą utrzymują temperaturę płynu chłodzącego w określonym zakresie roboczym, zapewniając jednocześnie funkcje alarmowe i wyłączenia awaryjnego chroniące transformatory toroidalne przed uszkodzeniem termicznym w przypadku awarii systemu chłodzenia lub nietypowych warunków eksploatacyjnych.

Uwagi dotyczące projektowania obudowy w celu optymalnego zarządzania ciepłem

Konfiguracje obudów zawierających transformatory toroidalne mają istotny wpływ na osiągalną wydajność chłodzenia, dlatego projektowanie takich obudów wymaga szczególnej uwagi poświęconej wentylacji, ścieżkom przepływu ciepła oraz zapobieganiu gromadzeniu się ciepła. Hermetyczne obudowy bez otworów wentylacyjnych zatrzymują ciepło generowane przez transformatory i inne elementy wewnętrzne, powodując podwyższenie temperatury otoczenia wewnątrz obudowy, co zmniejsza zapas temperaturowy transformatora i przyspiesza starzenie się izolacji. Obudowy wentylowane są wyposażone w celowo rozmieszczone otwory doprowadzające i odprowadzające powietrze, które umożliwiają powstawanie naturalnych lub wymuszonych strumieni powietrza konwekcyjnego; rozmiary i położenie tych otworów są obliczane tak, aby osiągnąć docelową szybkość wymiany powietrza, uwzględniając ilość ciepła generowanego wewnątrz obudowy oraz dopuszczalny wzrost temperatury. Otwory doprowadzające umieszczone w dolnej części obudowy pozwalają na wprowadzanie chłodnego powietrza zewnętrznego, podczas gdy otwory odprowadzające umieszczone w górnej części obudowy umożliwiają naturalne odprowadzanie nagrzanego powietrza dzięki efektowi unoszenia się gorącego powietrza, tworząc tzw. kominek termiczny, który sprzyja ciągłej cyrkulacji powietrza wokół elementów wewnętrznych, w tym transformatorów toroidalnych.

Układ wewnętrzny obudowy ma istotny wpływ na skuteczność zarządzania ciepłem w przypadku transformatorów toroidalnych współdzielących przestrzeń z innymi elementami generującymi ciepło. Strategiczne rozmieszczenie komponentów polega na umieszczaniu transformatorów w miejscach, w których dociera do nich chłodne powietrze dopływowe, a nie uprzednio nagrzane powietrze odpływowe pochodzące od innych urządzeń, co maksymalizuje różnicę temperatur dostępną do odprowadzania ciepła. Bariery termiczne lub kierownice powietrza kierują strumień chłodzącego powietrza nad kluczowymi powierzchniami oraz zapobiegają powstawaniu ścieżek zwartych, w których strumienie powietrza dopływowego i odpływowego mieszają się bez kontaktu z elementami odprowadzającymi ciepło. W zastosowaniach wymagających szczelnych obudów do ochrony przed czynnikami zewnętrznymi technologia rurek cieplnych lub moduły chłodzenia termoelektrycznego przenoszą ciepło ze środowiska wewnętrznego na zewnętrzne powierzchnie odprowadzania ciepła bez naruszania integralności obudowy ani wprowadzania zanieczyszczeń pyłem i wilgocią. Modelowanie termiczne przy użyciu narzędzi analitycznych opartych na metodzie dynamiki płynów obliczeniowej umożliwia optymalizację projektu obudowy jeszcze przed budową fizycznego prototypu, pozwalając na identyfikację potencjalnych obszarów przegrzewania oraz weryfikację skuteczności systemu wentylacji w zakresie przewidywanych warunków eksploatacyjnych i charakterystyk obciążenia.

Ochrona środowiska i koordynacja zarządzania ciepłem

Współdziałanie wymagań dotyczących ochrony środowiska z potrzebami zarządzania temperaturą stwarza istotne wyzwania projektowe przy instalowaniu transformatorów toroidalnych w trudnych warunkach eksploatacyjnych. Zastosowania na zewnątrz budynków, w środowiskach morskich lub w obiektach przemysłowych narażonych na działanie zanieczyszczeń unoszących się w powietrzu wymagają hermetycznych lub filtrowanych obudów, które ograniczają ścieżki odprowadzania ciepła, jednocześnie chroniąc transformatory przed wilgocią, pyłem, atmosferami korozyjnymi oraz skrajnymi temperaturami. Obudowy klasyfikowane zgodnie z normami NEMA lub posiadające stopień ochrony IP zapewniają ustandaryzowane poziomy ochrony przed wtarganiem czynników środowiskowych, jednak wyższe stopnie ochrony zwykle wiążą się ze zmniejszoną skutecznością wentylacji i wzrostem nagromadzenia ciepła wewnątrz obudowy. Rozwiązanie tej sprzeczności wymaga starannego balansu między wymaganiami ochronnymi a potrzebami zarządzania temperaturą, co często obejmuje stosowanie transformatorów całkowicie hermetycznych z ulepszonymi systemami izolacji, zewnętrznymi rozwiązaniami chłodzenia lub obniżeniem mocy znamionowej (deratingiem termicznym), aby utrzymać bezpieczne temperatury pracy w warunkach ograniczonego odprowadzania ciepła.

Systemy wentylacji z filtrowaniem zapewniają rozwiązania pośrednie, które utrzymują przepływ powietrza chłodzącego, jednocześnie wykluczając zanieczyszczenia cząstkami stałymi, stosując wymienne media filtracyjne w strumieniach powietrza dopływowego w celu zapobiegania osadzaniu się pyłu na powierzchniach transformatorów oraz wewnętrznych elementach obudowy. Dobór filtrów musi uwzględniać wymagania dotyczące wielkości cząstek, charakterystyk oporu powietrza, pojemności ładunkowej oraz ekonomiki interwału wymiany, aby osiągnąć zarówno cele ochrony środowiska, jak i zarządzania cieplnego. Regularne harmonogramy konserwacji filtrów zapobiegają nadmiernemu ograniczeniu przepływu powietrza, które mogłoby pogorszyć skuteczność chłodzenia w miarę gromadzenia się zanieczyszczeń w filtrach; monitorowanie różnicy ciśnień umożliwia strategie wymiany oparte na rzeczywistym stanie filtrów, co optymalizuje ich żywotność bez ryzyka degradacji wydajności cieplnej. W warunkach szczególnie surowych, gdy wentylacja z filtrowaniem okazuje się niewystarczająca, uszczelnione systemy richciowe przenoszą ciepło ze szczelnie zamkniętych środowisk wewnętrznych na zewnętrzne powierzchnie odprowadzania ciepła za pośrednictwem przewodzących ścieżek cieplnych, zapewniając tym samym ochronę środowiska oraz skuteczne zarządzanie cieplne dla zamkniętych transformatorów toroidalnych oraz sprzętu towarzyszącego.

Często zadawane pytania

Jaka odległość wolna powinna być zachowana wokół transformatorów toroidalnych w celu zapewnienia wystarczającej chłodzenia przez konwekcję naturalną?

Minimalna odległość wolna wokół transformatorów toroidalnych pracujących w warunkach chłodzenia przez konwekcję naturalną zwykle wynosi od 25 do 50 milimetrów ze wszystkich stron; większe odstępy są zalecane przy wyższych mocach znamionowych, podwyższonych temperaturach otoczenia lub poziomym sposobie montażu. Wymagania te zapewniają wystarczające przepływy powietrza wokół zewnętrznej powierzchni transformatora oraz przez otwór w jego środku, gdzie rozpraszanie ciepła przebiega najskuteczniej. W przypadku zastosowań w obudowach zamkniętych lub w pobliżu innych elementów generujących ciepło mogą być wymagane większe odstępy lub dodatkowe środki chłodzenia, aby skompensować ograniczony przepływ powietrza oraz podwyższoną lokalną temperaturę otoczenia, które zmniejszają skuteczność chłodzenia przez konwekcję naturalną.

W jaki sposób orientacja montażu wpływa na wydajność chłodzenia transformatorów toroidalnych?

Montaż pionowy z osią toroidalną ustawioną prostopadle do powierzchni montażowej zapewnia zazwyczaj lepszą wydajność chłodzenia niż montaż poziomy, szczególnie w zastosowaniach wykorzystujących chłodzenie przez konwekcję naturalną. Takie ustawienie umożliwia nagrzanemu powietrzu swobodne unoszenie się przez otwór środkowy transformatora, tworząc efekt komina, który zwiększa prędkość przepływu powietrza i poprawia odprowadzanie ciepła z obszarów uzwojeń wewnętrznych. Montaż poziomy ogranicza ten korzystny efekt konwekcyjny i może prowadzić do powstania stref powietrza stagnującego w otworze środkowym, wymagając zastosowania czynników obniżenia mocy termicznej, zwykle w zakresie od 10 do 20 procent, w zależności od konkretnych cech konstrukcyjnych oraz warunków otoczenia. W przypadku zastosowań wymagających montażu poziomego należy zastosować chłodzenie wymuszoną cyrkulacją powietrza, zwiększone odstępy lub ostrożne obniżenie mocy, aby utrzymać dopuszczalne temperatury pracy.

Czy transformatory toroidalne mogą bezpiecznie pracować w szczelnych obudowach bez wentylacji?

Transformatory toroidalne mogą pracować w hermetycznych obudowach bez wentylacji jedynie wtedy, gdy obliczenia termiczne potwierdzają, że wzrost temperatury wewnętrznej pozostaje w granicach dopuszczalnych, z uwzględnieniem wszystkich źródeł ciepła, oporu cieplnego obudowy oraz zdolności odprowadzania ciepła do otoczenia. Wymaga to zazwyczaj znacznego obniżenia mocy znamionowej, stosowania transformatorów z ulepszonymi systemami izolacji przystosowanymi do pracy w wyższych temperaturach lub zastosowania hermetycznych mechanizmów przenoszenia ciepła, takich jak rury cieplne lub przewodzące ścieżki cieplne prowadzące do zewnętrznych radiatorów. Większość zastosowań z wykorzystaniem hermetycznych obudów korzysta z konstrukcji transformatorów całkowicie uszczelnionych, specjalnie zaprojektowanych do pracy w środowiskach o ograniczeniach temperaturowych, w połączeniu z zewnętrznymi środkami chłodzenia umożliwiającymi odprowadzanie ciepła bez utraty ochrony przed czynnikami zewnętrznymi. Inżynierowie powinni przeprowadzić szczegółową analizę termiczną uwzględniającą najbardziej niekorzystne warunki otoczenia, maksymalne profile obciążenia oraz skutki akumulacji ciepła przed określeniem możliwości pracy transformatorów toroidalnych w hermetycznych obudowach.

Jakie wartości momentu obrotowego należy zastosować podczas montażu transformatorów toroidalnych z wyposażeniem w śrubę centralną?

Wartości momentu obrotowego śruby montażowej dla transformatorów toroidalnych zależą od rozmiaru transformatora, konstrukcji rdzenia oraz wymiarów elementów montażowych i zwykle mieszczą się w zakresie od 3 do 8 niutonometrów dla typowych transformator mocy rozmiary. Te wartości momentu obrotowego zapewniają równowagę między wymaganiami dotyczącymi bezpiecznego połączenia mechanicznego i odporności na wibracje a ryzykiem nadmiernych sił ściskających, które mogłyby uszkodzić laminacje rdzenia, obciążać konstrukcję uzwojeń lub naruszyć komponenty izolacyjne. Producent podaje konkretne zalecane wartości momentu obrotowego w dokumentacji produktu, uwzględniając właściwości materiału rdzenia, specyfikację elementów mocujących oraz cechy systemu izolacyjnego. Montaż powinien być wykonywany przy użyciu skalibrowanych narzędzi ograniczających moment obrotowy, aby zapewnić spójne i odpowiednie napięcie śrub zabezpieczających – unikając zarówno niewystarczającego zabezpieczenia mechanicznego wynikającego z zbyt małego momentu dokręcenia, jak i potencjalnego uszkodzenia transformatora spowodowanego nadmiernym dokręceniem przekraczającym dopuszczalne granice projektowe.
