Trasformatore audio a elevata permeabilità in nucleo C nanocristallino
- Eccezionale prestazione magnetica : Materiale nanocristallino premium per elevata permeabilità e perdite nel nucleo minime
- Eccellente risposta in frequenza audio : Struttura avanzata che garantisce prestazioni sull'intero spettro audio, ideale per audio ad alta fedeltà/professionale
- Design ottimizzato a forma di C : Accoppiamento elettromagnetico eccellente, bassa distorsione del segnale, mantiene la chiarezza audio
- Eccellente resistenza termica e alla saturazione : Stabile per trasformatori di ingresso/uscita in amplificatori, consolle di mixaggio
- Compatto ed elevata efficienza : Riduce le dimensioni del dispositivo senza compromettere le prestazioni di qualità audiophile
- Panoramica
- Prodotti consigliati
Questo nucleo premium in nanocristalli di tipo C è progettato specificamente per applicazioni di trasformatori audio ad alte prestazioni, offrendo un'eccezionale permeabilità magnetica e perdite nel nucleo minime. La struttura avanzata del materiale nanocristallino garantisce una risposta in frequenza superiore su tutto lo spettro audio, risultando ideale per apparecchiature audio ad alta fedeltà e dispositivi audio professionali. Grazie al suo esclusivo design a forma di C, questo nucleo assicura un eccellente accoppiamento elettromagnetico e un efficiente trasferimento di potenza, riducendo al minimo la distorsione del segnale e mantenendo la chiarezza audio. L'eccellente stabilità termica del nucleo e la resistenza alla saturazione lo rendono perfetto sia per ingressi che per uscite trasformatori in amplificatori audio, mixer e altre apparecchiature audio professionali. Le sue ridotte dimensioni e l'elevata efficienza contribuiscono a ridurre l'ingombro complessivo del dispositivo senza compromettere le prestazioni. Che tu stia progettando apparecchiature audio di alta gamma o aggiornando sistemi esistenti, questo nucleo nanocristallino di tipo C offre le prestazioni eccezionali richieste dalle applicazioni per audiofili.
Descrizione dei Prodotti
Materiale |
CRGO di alta qualità acciaio con basse perdite nel ferro e alta permeabilità |
Caratteristiche |
Minori perdite nel nucleo, no
flusso magnetico disperso,
eccellenti caratteristiche di polarizzazione in corrente continua
caratteristiche, alto
permeabilità magnetica
da 250 a 1200.
|
Applicazioni |
trasformatori a 50Hz e 400Hz. Trasformatori di corrente. Induttori e altri componenti magnetici
di
apparecchi elettronici.
|
Processo di fabbricazione
Frantumazione → Saldatura laser → Slittatura → Avvolgimento → Smussatura → Ricottura → Verniciatura → Test → Imballaggio
Parametri del prodotto
Modello |
Dimensione nucleo (MM) |
Dimensione finita (MM) |
Area trasversale (cm 2) |
Lunghezza media del percorso (CM) |
Induttanza ad anello singolo AL(μH) 1Khz, 0,25V |
||||||||
OD |
ID |
H |
OD |
ID |
H |
AE |
LM |
AL(min) |
|||||
EK0603 |
6.0 |
3.0 |
3.2 |
6.5 |
2.5 |
3.8 |
0.037 |
1.41 |
13.0 |
||||
EK0903 |
9.0 |
5.0 |
3.2 |
9.5 |
4.5 |
3.8 |
0.050 |
2.20 |
11.5 |
||||
EK1003 |
10.0 |
7.0 |
3.2 |
10.5 |
6.5 |
3.8 |
0.037 |
2.67 |
7.0 |
||||
EK1210 |
12.0 |
8.7 |
10.0 |
12.6 |
8.1 |
10.6 |
0.129 |
3.25 |
20.0 |
||||
EK1405 |
14.0 |
9.0 |
4.5 |
14.5 |
8.5 |
5.1 |
0.088 |
3.61 |
12.0 |
||||
EK2108 |
21.3 |
13.5 |
8.0 |
22.1 |
12.8 |
9.0 |
0.243 |
5.46 |
22.0 |
||||
EK4304 |
43.0 |
35.0 |
4.0 |
43.6 |
34.4 |
4.6 |
0.125 |
12.25 |
5.0 |
||||

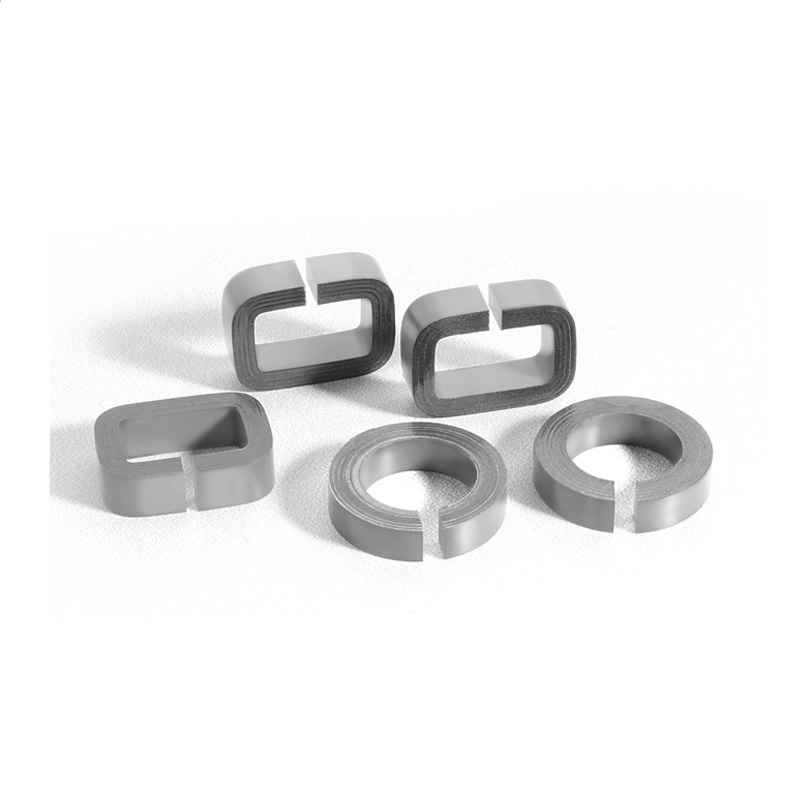

Due serie di nuclei toroidali
Una serie
Il nucleo della serie B è comunemente utilizzato come sostituto dei trasformatori EI e di altri trasformatori toroidali con requisiti di perdite magnetiche inferiori.
Spessore del materiale: 0,30 mm, 0,27 mm, 0,23 mm
Un nucleo circolare avvolto da macchine automatiche con un nastro continuo di acciaio al silicio CRGO e ricotto in forno a tunnel sotto protezione di gas inerti.
Spessore del materiale: 0,30 mm, 0,27 mm, 0,23 mm, 0,10 mm, 0,08 mm e 0,05 mm.
Serie b
Il nucleo della serie B è comunemente utilizzato come sostituto dei trasformatori EI e di altri trasformatori toroidali con requisiti di perdite magnetiche inferiori.
Spessore del materiale: 0,30 mm, 0,27 mm, 0,23 mm
Materiale
Confezione del prodotto
