1000 W toroïdale transformator met lage ruis voor hifi-versterker

1000 W koperen toroïdale transformator voor professionele audioversterker

Geregistreerde vermogen	1000VA
Invoer	110–240 V wisselstroom
Uitgang	36 V wisselstroom of op maat gemaakt
Frequentie	50/60HZ
Wikkelen	Koper
Isolatie	Klasse B of op maat gemaakt
Toepassing	Spanning/Versterkers
Customisatie	Spanning, afmetingen, draden, afscherming

Overzicht
Aanbevolen producten

Hoogwaardige producten voor uw hoogwaardige toepassingen

Kleine afmetingen De meeste toroïden zijn kleiner dan hun E-I-transformatorvarianten. Elektrische en mechanische ontwerpers waarderen de compacte afmetingen van een toroïde. Ze zijn bijzonder geschikt waarbij lage hoogte een belangrijke overweging is.	LAGE VRIJGEKOMEN MAGNETISCHE VELDSTERKTE Toroïden hebben geen luchtspleten: primaire en secundaire wikkelingen zijn aangebracht gelijkmatig rond de gehele kern. Daardoor stralen toroïden zeer lage magnetische velden uit. Dit maakt de toroïde ideaal voor toepassingen die gevoelige elektronica bevatten.	Hoge efficiëntie Vanwege de unieke constructie zijn toroïden doorgaans 15 tot 30% efficiënter dan het conventionele type. Als regel geldt: hoe groter de transformator, des te efficiënter wordt deze.
LAAG MECHANISCH GEMOR De kern van een toroïde bestaat uit één enkele strook georiënteerd elektrisch staal met silicium, strak opgerold in de vorm van een veer van een klok, waarbij de uiteinden op hun plaats zijn puntgelast. De koperdraad is gewikkeld over een polyesterfolie, waardoor een stille, stabiele eenheid ontstaat zonder gebruik van milieubelastende lijmen of vernissen.	Flexibele afmetingen De voordelen van een licht gewicht en kleine afmetingen worden versterkt door de flexibiliteit om afmetingen aan te passen. Omdat ECKO niet niet gebonden is aan kernafdekkingen of laminatie-afmetingen, kunnen de hoogte en diameter van onze toroïden economisch worden aangepast om te voldoen aan de ontwerpvereisten van de apparatuur.	LAAG GEWICHT Omdat ze efficiënter zijn, kunnen toroïden tot 50% lichter zijn (afhankelijk van het vermogen) dan conventionele gelamineerde transformatoren. Een laag gewicht vereenvoudigt het eindproductontwerp door minder bevestigingshardware en minder steunende behuizingseisen.

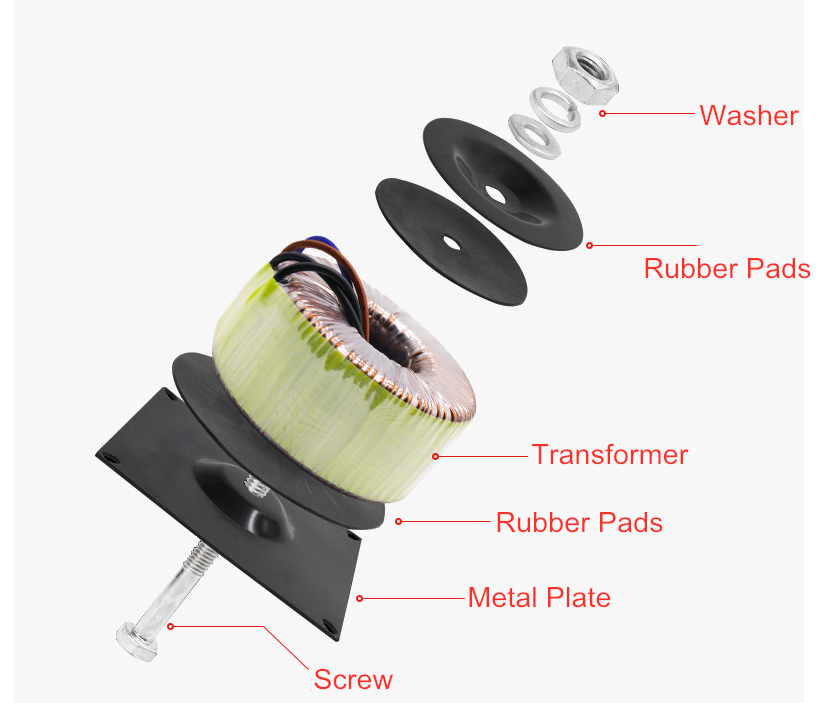

LAGE STILSTAAND VERLIES Vergeleken met conventionele E-I andere elektrische apparaten , toroïden vertonen zeer lage leegloopverliezen. In toepassingen waarbij een circuit langdurig in de „stand-by“-modus staat, is de mogelijke kostenbesparing voor stroom aanzienlijk zijn, soms 80-90%.	LAGE BEDRIJFSTEMPERATUUR Aangezien het grootste deel van de verliezen in een toroïde optreedt in de koperdraad, koelt de toroïde sneller af dan het conventionele E-I-type met meer ijzer. Bij halve belasting bedraagt de temperatuurstijging van de toroïde slechts ongeveer 30% van wat deze bij volle belasting is.	GEMAKKELIJK TE MONTEREN Een enkele centrale schroef maakt de montage van de toroïde eenvoudig en snel, waardoor kostbare mechanische ontwerpen en praktische problemen worden vermeden die samenhangen met conventionele E-I-gelamineerde transformatoren… en drie schroeven worden bij de assemblage overbodig!

50Hz/60Hz Input 277V Output 120V Single Phase Ac Step up Step Down Transformer manufacture

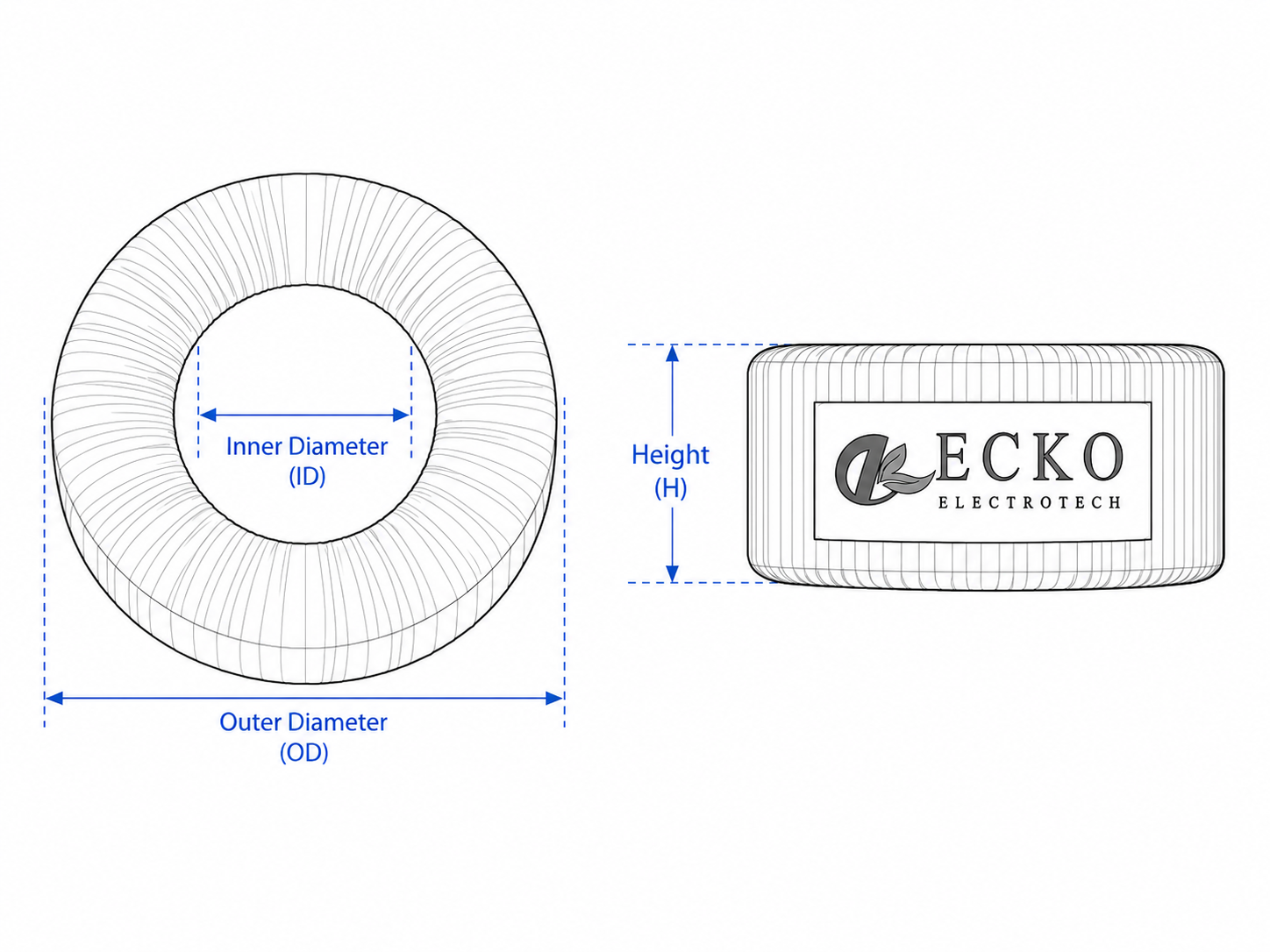

Gerateerde kracht (VA)	Voltage Regulatie (%)	Efficiëntie (%)	Afmetingen(MM)		Gewicht (kg)
Gerateerde kracht (VA)	Voltage Regulatie (%)	Efficiëntie (%)	Hoogte(C)	Diameter (A)	Gewicht (kg)
30	16	83	30	80	0.60
100	11	88	42	100	1.30
150	7.30	90	45	115	1.85
200	6.2	91	53	123	2.30
250	5.60	92	53	128	2.60
300	5.30	93	55	135	3.00
400	4.60	94	60	140	3.80
500	4.30	95	66	146	4.50
800	4.0	95	85	160	7.00
1000	3.80	96	90	165	8.50
1200	3.30	96	95	168	9.00
1500	3.0	96	100	173	9.50
2000	2.90	96	110	183	13.00
4000	2.2	97	135	245	23.00
5000	2.1	98	145	270	28.00

*De parameter is alleen bedoeld als referentie op basis van typische gegevens; aanpassingen zijn welkom.
*Wij kunnen u toroïdale transformatoren leveren van 20VA tot 25KVA.

KWALITEIT TOT IN DE KERN

Elektrostatisch schild (klantopgave) • Vermindert capacitieve koppeling tussen primaire en secundaire wikkelingen. • Koperfolie (2 mil) gelamineerd tussen polyesterfolie en tape. • Strak gewonden over de primaire isolatie.	Isolatie tussen primaire en secundaire wikkeling • Polyesterfolie – klasse B (130 °C) • Minimaal vier lagen tussen de wikkelingen • Voldoet aan de testvereiste van 4000 V RMS gedurende 1 minuut tussen primaire en secundaire wikkeling.	Verpakkingen • Basislaag van polyester. Dikke toplaag van amide-imide (200 °C) • Uniform gewonden over de gehele kern • Betere warmteafvoer • Wikkelingen geconfigureerd voor minimale magnetische lekkage • Lage spanning gehandhaafd tussen aangrenzende windingen	Thermische beveiliging (klantopgave) • Meestal in de primaire stroomkring • Normaal gesloten, automatisch resetbaar; opent bij hoge temperatuur • Éénpuntszekering ook beschikbaar	Kernisolatie • Alle kernen: 100% oppervlaktebedekking met vier lagen 2 mil polyesterfolie, klasse B (130 °C) • Beschermt, isoleert en dempt de kern tegen de wikkelingen en vermindert trillingen
Kern • Kernen worden intern vervaardigd en gegloeid onder gecontroleerde omstandigheden • Continu opgerolde, georiënteerde siliciumstaal met fijne korrel… geen luchtspleten, geen mechanisch geluid • Gedraaide radiale hoeken… compact ontwerp, meest efficiënt gebruik van materialen • Geen kernafdekkingen nodig	Magnetische afscherming (klantopgave) • Meerdere lagen georiënteerde siliciumstaal met fijne korrel strak opgerold rond de omtrek van de torus • Vastgezet door de buitenste isolatie	Buitenste isolatie • Tape-opgerold type: standaard twee lagen polyesterfolie, klasse B (130 °C) • Magnetische behuizingen optioneel	Potting in het centrale gat (klantopgave) • Thermoplastisch materiaal • Hoge montageprecisie • Draadinzetstuk of perspasvormige bout is optioneel • Thermisch geleidend samenstel beschikbaar	Draadleads • Keuze uit twee soorten aansluitdraden op de wikkelingen: Zelf aansluitdraden: De magnetische draad wordt via een buisje verlengd om verbinding met de schakeling te maken. Standaard: Klasse A (105 °C) Gevlochten aansluitdraden: Klasse A (105 °C) – Klasse H (180 °C) • Elke aansluitdraad is vastgeplakt aan het toroïde-lichaam met tape van hoge treksterkte om strenge trektesten te doorstaan • Primaire aansluitdraden bedekt met een tweede laag buisje – dubbele isolatie… standaard op alle eenheden • Kleur, lengte, isolatieverwijdering en aansluitingen kunnen op maat worden gespecificeerd door de klant.

Aanpassingsmogelijkheden

Waarom ECKO kiezen?

Transformatorproductie

Ervaring meer dan

20+ jaar

Technische ontwerpondersteuning

Prototypeproductie

100% elektrische testen

Aangepaste productie in kleine oplages

Materiaaltraceerbaarheid

Tekening- en monstergoedkeuring

Productie- en testdocumentatie

Kwaliteitscontrole

Gereed product – impulsproef

Patrouille-audit

Inspectie van grondstoffen

Eindproduct QC

Inductieve spanningstest

Leeglastspanning

Hoe kunt u samen met ons op maat maken?

Stap 1 Deel Je Vereisten Neem contact met ons op via e-mail of door het invulformulier op onze website in te vullen. Vervolgens reageert ons toegewijde sales-ondersteuningsteam onmiddellijk op uw vraag.	Stap 2 Ontvang uw offerte Binnen 24 uur verstrekt ons sales-team u een persoonlijke offerte, afgestemd op de vereisten van uw project. Voordat u uw bestelling definitief bevestigt, waarborgen we transparantie en vertrouwen door productmonsters rechtstreeks naar u toe te sturen.
Stap 3 Bevestig uw bestelling Na zorgvuldig onderzoek van de productmonsters gaat u verder met het bevestigen van uw grootschalige bestelling bij ons. U kunt erop vertrouwen dat wij uw bestelling volgen om te garanderen dat het productieproces de hoogste kwaliteitsnormen naleeft.	Stap 4 Productbeheer en uitvoering Ons efficiënte productbeheer- en productieteam zorgt voor tijdige levering. Uw producten zijn met de grootst mogelijke zorg beschermd, aangezien onze magazijnen veiligheid en beveiliging prioriteit geven.

Veelgestelde vragen

V: Kunt u gegevens over inductantie en stroom bij geen-last leveren?	Inductantie, stroom bij geen-last, verlies bij geen-last, wikkelweerstand en andere elektrische parameters kunnen worden gemeten of gespecificeerd indien vereist. Aangezien deze parameters afhangen van het transformatorontwerp, kernmateriaal, wikkelconfiguratie, werkspanning en frequentie, informeer ons tijdens de ontwerpfase over uw testvereisten.
V: Kunnen de transformatorafmetingen worden aangepast om in uw versterkerchassis te passen?	We kunnen de buitendiameter, binnendiameter, hoogte, montagevorm, kabelrichting en aansluitmethode optimaliseren op basis van de beschikbare ruimte binnen uw versterker. Indien u een bestaande transformator vervangt, verstrek dan de afmetingen, montagegegevens, elektrische specificaties en foto’s ervan. We kunnen een compatibel aangepast ontwerp evalueren.
V: Welke informatie is vereist om een torusvormige transformator van 1000 W aan te passen?	Voor een nauwkeurige offerte en transformatorontwerp verzoeken wij u om het volgende te verstrekken: Nominaal vermogen (VA/W) Ingangsspanning en -frequentie Uitgangsspanning(en) Uitgangsstroom(stromen) Maximale afmetingen Eisen voor aansluitdraden of connectors Isolatie klasse Afgeschermdeheidseisen Eisen voor thermische beveiliging Bevestigingsvereisten Vereiste certificering of veiligheidsnorm Geschatte bestelhoeveelheid Indien sommige parameters niet beschikbaar zijn, kunt u ons ook de specificaties van uw bestaande transformator, een foto van het etiket, een tekening of een schema van de voeding van de versterker sturen ter beoordeling.
V: Kan ik monsters bestellen voordat de massaproductie begint?	ECKO ondersteunt OEM- en ODM-transformatorontwikkeling voor fabrikanten van audioapparatuur, versterkerfabrikanten, professionele audiomerken, distributeurs en industriële klanten. Van prototype ontwikkeling tot batch productie, transformator specificaties kunnen worden aangepast volgens uw versterker ontwerp en productie vereisten.
V: Hoe kan ik een offerte krijgen voor een aangepaste 1000W torideusversterkertransformer?	Voor de massaproductie kunnen prototype monsters worden geproduceerd voor de evaluatie van de elektrische, mechanische, thermische en versterkerprestaties. Na goedkeuring van het monster kunnen de specificaties worden afgerond voor herhaalde batchproductie.
V: Is een thermische zekering beschikbaar?	Stuur ons uw vereiste invoerspanning, uitgangsspanning, uitgangsstroom, nominale vermogen, afmetingen, frequentie, hoeveelheid en eventuele bijzondere vereisten . Als u al een bestaande transformator heeft, kunt u ook de etiket, foto's, tekening of specificaties . Ons engineering team zal de vereisten bekijken en een geschikte maatwerk toroïdale transformator oplossing voor uw versterker aanbevelen.
