Egyedi 12 V és 24 V-os váltakozóáramú alacsony feszültségű tápegység-megoldások LED úszómedence-lámpákhoz, vízalatti lámpákhoz, szökőkutakhoz és vízfelületi díszítésekhez rugalmas bemeneti feszültséggel, névleges teljesítménnyel, kábelekkel, csatlakozókkal és villamos védelemmel.

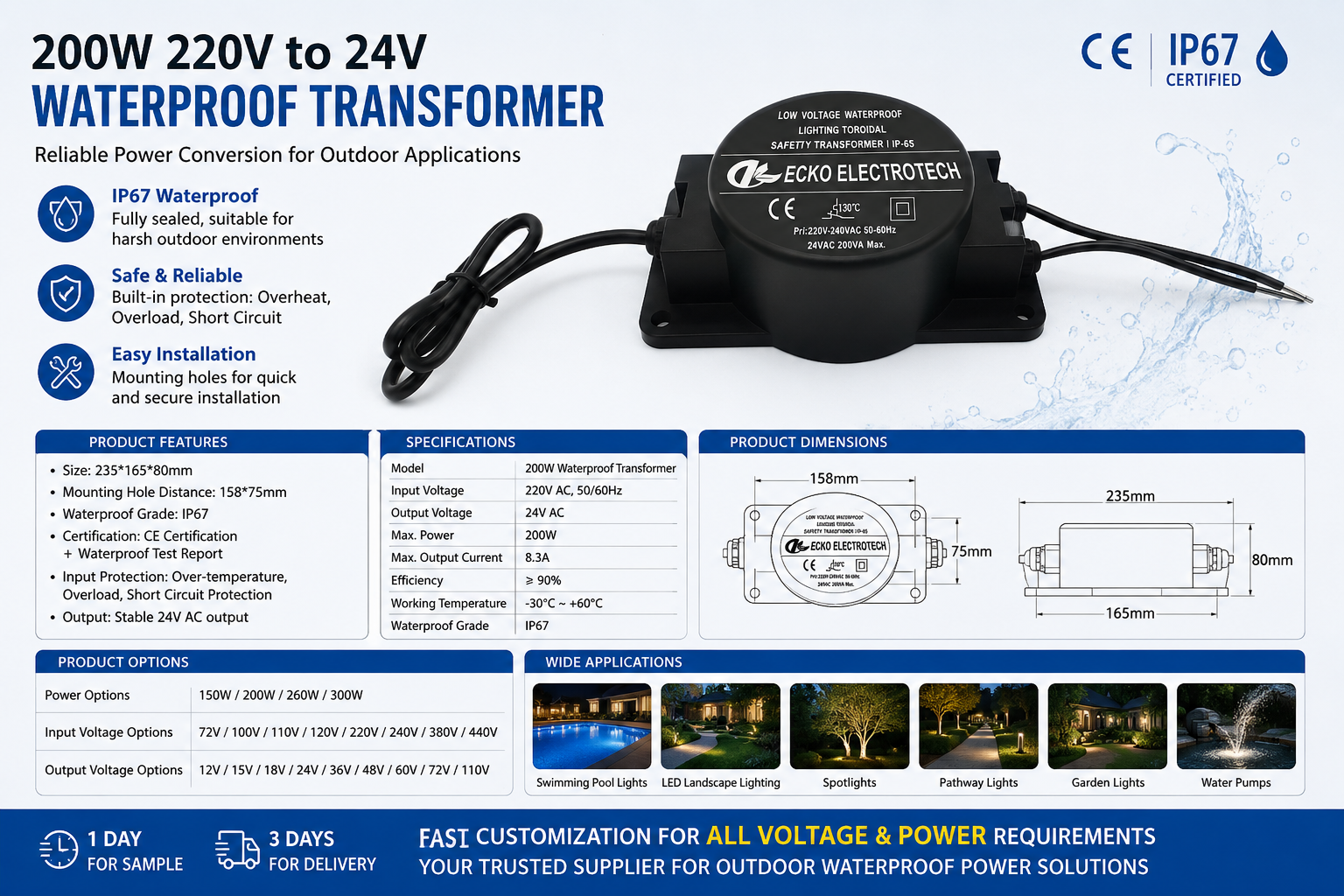

| Műszaki adatok | A rendelkezésre álló lehetőségek |
|---|---|
| Termék típusa | Öntött, galvanikusan elválasztott, feszültségcsökkentő vagy feszültségnövelő transzformátor |
| Tipikus névleges teljesítmény | 30 VA–600 VA; magasabb teljesítmények alkalmazásonként értékelésre kerülnek |
| Bemeneti feszültség | 100 V, 110 V, 120 V, 220 V, 230 V, 240 V, 380 V, 400 V, 415 V AC vagy egyedi |
| Kimeneti feszültség | 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V, 72 V, 110 V AC vagy egyedi |
| Frekvencia | 50Hz / 60Hz |
| Fázis | Egy fázisú |
| IP Védelem | IP65 vagy IP67; különleges merülési követelmények külön értékelésre kerülnek |
| Súroló anyag | Réztekercselés, a vezeték minősége a tervezés szerint választott |
| Kapszulázás | Hővezető epoxigyanta |
| Szigetelő osztály | B, F vagy H osztályú hőmérsékleti igények szerint |
| Elektromos szigetelés | Elsődleges–másodlagos szigetelés az elfogadott tervezés szerint |
| Belső védelem | Hőérzékelő biztosíték, újraállítható hővédelmi eszköz vagy biztosíték lehetőségek |
| Burkolat | Kerek, négyzetes, fém, műanyag vagy projekt-specifikus ház |
| Kábel Opciók | Egyedi hossz, szín, külső burkolat, csatlakozók, dugók és vízálló csatlakozók |
| Feltöltés | Rögzítő lyukak, tartók, központi rögzítés vagy egyedi alap |
| Működési környezet | A környezeti hőmérséklet, páratartalom, vegyi anyagok és felszerelési mód alapján határozható meg |
| Megfelelőségi támogatás | CE, RoHS, CQC vagy UL irányelvekhez igazított tervezési támogatás, a modelltől és a projekt igényeitől függően |
| Mintakészítési idő | Legfeljebb 1–3 nap, ha a megfelelő anyagok rendelkezésre állnak |
Minden műszaki adat a jóváhagyott rajzon található. Az IP-védettségi osztályozás a teljes befejezett szerelvényre vonatkozik az egyeztetett vizsgálati és telepítési feltételek mellett.
Egy vízhatlan transzformátor tervezése nemcsak a bemeneti és kimeneti feszültségen alapul. Az ECKO az elektromos terhelést, a felszerelési módot, a környezeti feltételeket, a kábelhosszt és a szükséges biztonsági védelmet értékeli a végleges tervezés előtt.

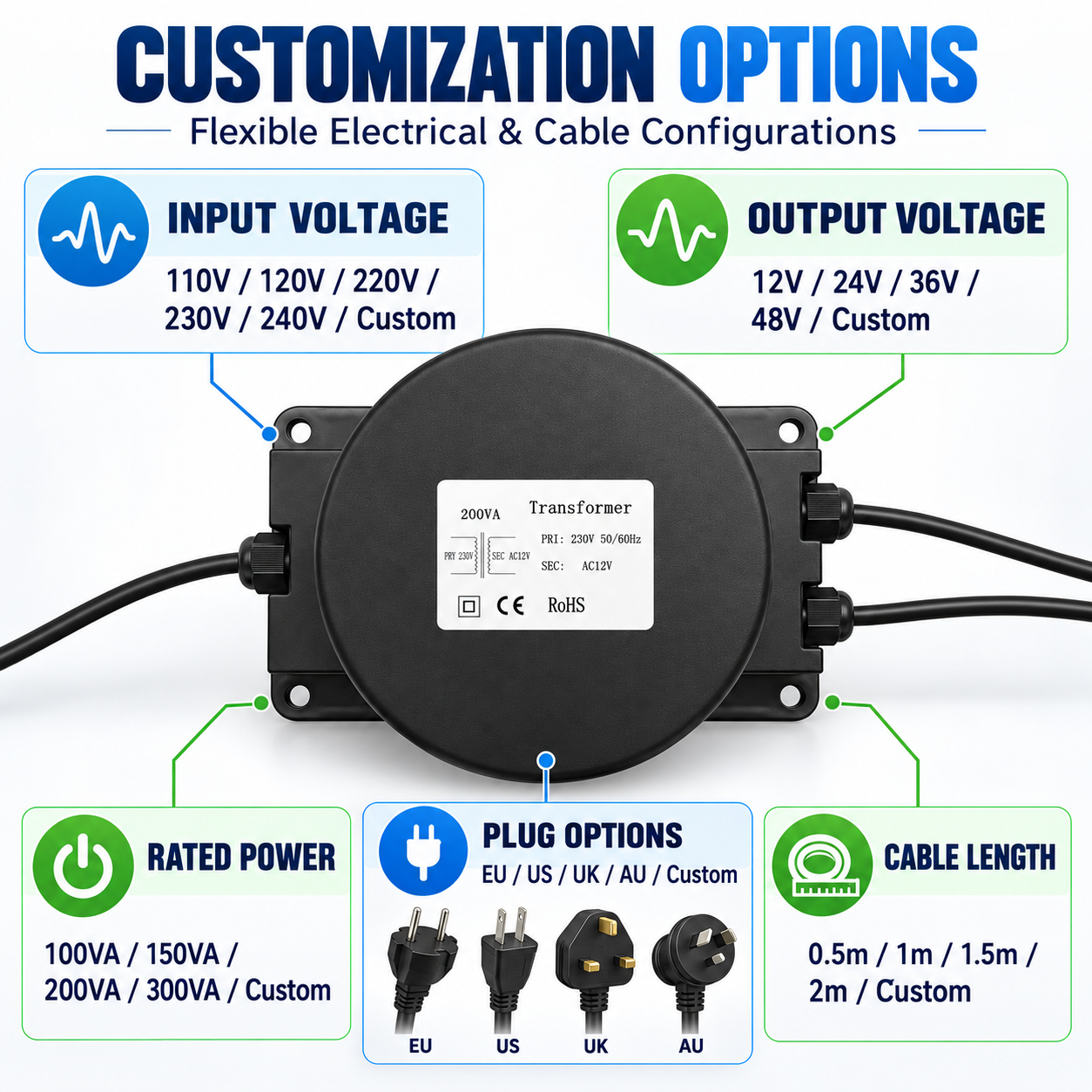

| Testreszabási kategória | A rendelkezésre álló lehetőségek |
| Bemeneti feszültség | Egy bemenet, két bemenet, több csatlakozási pont vagy feszültségválasztó |
| Kimeneti feszültség | Egy kimenet, két kimenet, több független tekercs vagy középpontos kimenet |
| Nominális teljesítmény | Testreszabott a folyamatos terhelés, az indítási áram és a munkaciklus alapján |
| Frekvencia | 50 Hz, 60 Hz vagy 50/60 Hz |
| IP Védelem | IP65, IP67 vagy projekt által meghatározott környezetvédelem |
| Ház | Kerek, négyzetes, műanyag, fémes vagy ügyfél-specifikus ház |
| Összefésülő anyag | Az epoxiformulát a hőátadás és a környezeti feltételek alapján választják ki |
| Hőszigetelő rendszer | B, F vagy H osztály; szükség esetén megerősített szigetelés |
| Védőelemek | Hőérzékeny biztosíték, újraállítható védőberendezés, elsődleges vagy másodlagos biztosíték |
| Kábel összeszerelés | Testreszabott kábelhossz, szín, keresztmetszet, dugó, csatlakozó és csatlakozóelem |
| Feltöltés | Alaplapon, rögzítőfuratokon, tartókon vagy központi rögzítésen |
| Teljesítmény | Feszültségszabályozás, hőmérséklet-emelkedés, üresjárási áram és bekapcsolási áram optimalizálása |
| Azonosítás | Ügyféllogó, típustábla, sorozatszám és márkanevű csomagolás |
| Dokumentáció | Rajzok, kapcsolási rajz, ellenőrzési követelmények és műszaki adatlapon |

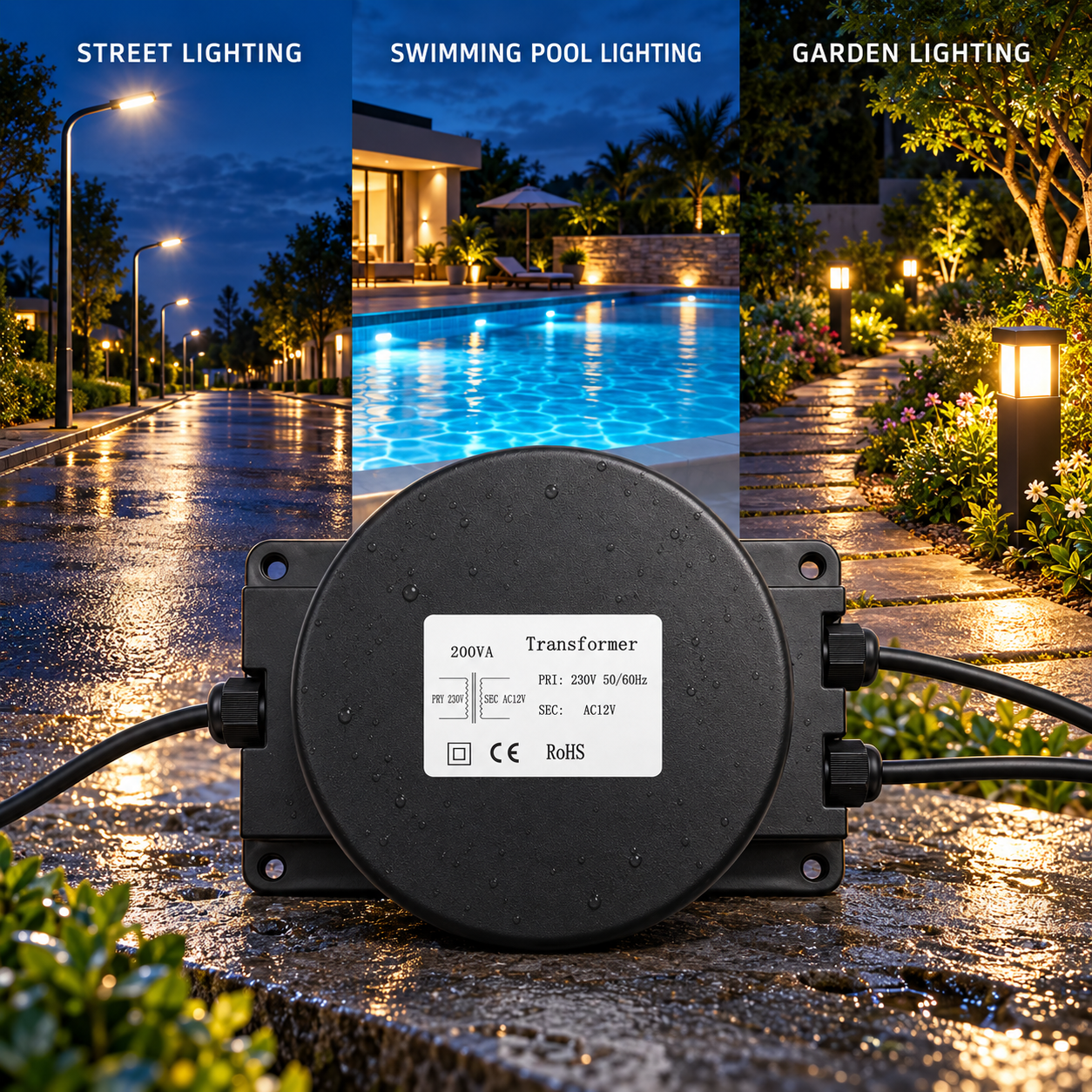

Egy egyedi 12 V-os vagy 24 V-os váltakozó áramú szigetelő transzformátor alacsony feszültségű úszómedence világítást tud biztosítani 110 V-os, 120 V-os, 220 V-os, 230 V-os vagy 240 V-os hálózati bemenetről. A transzformátort a helyi villamosipari előírásoknak megfelelően, kód szerint engedélyezett helyen kell elhelyezni a medencén kívül.
A vízálló transzformátorok alacsony feszültségű energiát szolgáltatnak kerti lámpákhoz, ösvénylámpákhoz, reflektorokhoz és egyéb, esőnek és páratartalomnak kitett tájvilágítási rendszerekhez. A kimeneti feszültség beállítható a kábelhossz és az elvárt feszültségesés figyelembevételével.
A szökőkút-lámpák, permetező rendszerek és dekoratív vízi díszítések gyakran izolált, alacsony feszültségű energiát igényelnek a nedves üzemeltetési környezet közelében. A burkolat, a tömítőgyanta, a kábelkiágás és a felszerelési mód a telepítési körülmények alapján kerül kiválasztásra.
A transzformátor testreszabható homlokzati világításra, feliratok megvilágítására, udvari világításra és kereskedelmi kültéri megvilágításra. A tervezési szakaszban több kimeneti tekercs vagy több világítási áramkör is figyelembe vehető.
A vízálló transzformátor alacsony feszültségű világítást, vezérlő áramköröket és segéd elektromos berendezéseket tud ellátni gyógyfürdő- és fürdőszobai rendszerekben. A telepítési zónát, a szigetelési követelményeket és a alkalmazandó biztonsági szabványokat a gyártás előtt igazolni kell.
Különleges vízálló transzformátortervek értékelhetők tengeri segédberendezésekhez, öntözési vezérlésekhez és szennyvízrendszerekhez. A mérnöki felülvizsgálat során meg kell határozni a só-, klór-, vegyszer-, UV-sugárzási és korróziós követelményeket.
A transzformátor végleges kiválasztása előtt átvizsgáljuk a terhelés típusát, a munkaciklust, a kábelhosszat, a környezeti hőmérsékletet, a telepítési zónát és a célbiztonsági követelményeket. Ez segít elkerülni a helytelen VA-érték kiválasztását, a túlzott hőmérséklet-emelkedést és az instabil kimenő feszültséget.
A transzformátor tekercselése, mágneses magja, burkolata, gyantája, kábelcsatlakozója és rögzítési szerkezete egy teljes egységként kerül kifejlesztésre. Ez különösen fontos, ha az IP-védettség és a hőteljesítmény egyszerre érhető el.
A bemenet, kimenet, vezeték mérete, védőelemek, méretek, kábelkapcsolási rajz és címkeinformációk szerepelnek az elfogadott tervrajzon. Így a műszaki módosításokat ellenőrizni és szabályozni lehet, mielőtt a gyártásba kerülnének.
A megbízható vízálló kialakítás a gyanta, a ház, a kábelbélés, a kábelbevezetés, a húzóerő-ellensúlyozás, a keményítési folyamat és a telepítési módszer minőségétől függ. Az ECKO ezeket a részleteket értékeli, nem csupán egy külső vízállósági címke alapján dönt.
2000-ben alapították az ECKO-t; három gyártóüzemet üzemeltet, amelyek összesen kb. 5000 négyzetméternyi területet foglalnak el, 150 szakképzett munkással és kb. egymillió tekercselt alkatrész éves kapacitással. termékek A prototípus elkészítésének előkészítési ideje akár 1–3 nap is lehet, ha a szükséges anyagok rendelkezésre állnak.
A vásárlók prototípus segítségével ellenőrizhetik az elektromos teljesítményt, a méreteket, a kábelösszeállítást, a címkézést és a telepítés illeszkedését a gyártás megkezdése előtt. A vizsgálati követelményeket és a projekt-specifikus vizsgálati jelentéseket a minta jóváhagyása során egyeztethetik.
A rutinszerű elektromos vizsgálatok és a tervezési érvényesítési vizsgálatok különböző célokat szolgálnak. A végleges vizsgálati határértékek és a ellenőrzés gyakorisága az elfogadott specifikációban vagy a Kontroll tervben kerül rögzítésre.
| Teszt Elem | Cél | Ajánlott gyakoriság |
| Látvány- és méretellenőrzés | A ház, a címke, a kábel, a rögzítés és a gyártási minőség megerősítése | 100% |
| Tekercselés folytonossága | Nyitott áramkörök és helytelen csatlakozások észlelése | 100% |
| Fordulatszám-arány / Üresjárási feszültség | A bemeneti és kimeneti feszültség arányának megerősítése | 100% |
| Üres terhelésű áram | A mágneses tervezés és az összeszerelés konzisztenciájának ellenőrzése | Rutinszerű vagy megállapodott mintavétel |
| Tekercselleneredési ellenállás | A tekercselés konzisztenciájának és a vezető állapotának ellenőrzése | Rutinszerű vagy megállapodott mintavétel |
| HI-POT PRÓBA | A szigetelési elválasztás ellenőrzése a tekercsek és a hozzáférhető részek között | 100% az elfogadott Irányítási Tervben szereplő esetekben |
| Szigetelő ellenállás | Az izoláció állapotának és a nedvességgel összefüggő szivárgásoknak az ellenőrzése | Rutinszerű vagy megállapodott mintavétel |
| Földelés folytonossága | A védőföldelési kapcsolat megerősítése a megfelelő fémes házakon | 100%, ha alkalmazható |
| Terheléses feszültségmérés | A kimeneti feszültség megerősítése a megadott terhelés mellett | Minta- és tételvizsgálat |
| Hőmérséklet-emelkedési vizsgálat | A hőmérsékleti teljesítmény érvényesítése névleges terhelés és környezeti feltételek mellett | Tervezési érvényesítés vagy típusvizsgálat |
| Hővédelmi kapcsoló vizsgálata | Megerősíti a kiválasztott védőberendezés és az utazási követelmények érvényességét | Alkatrész- és minta-ellenőrzés |
| IP / vízbehatolási teszt | Érvényesíti a teljes burkolat és kábelbevezetési tervezést | Típusteszt vagy projekt által meghatározott mintavétel |
| Öntés és megkötés ellenőrzése | Ellenőrzi a gyanta kitöltést, a felületi állapotot és a megkötés egyenletességét | Látványos ellenőrzés plusz tételkövetés |
| Végleges funkcionális teszt | Megerősíti a megfelelő vezetékezést, polaritást és üzemelési teljesítményt | 100% vagy megállapodott minőségellenőrzési terv |
Minőség nyilatkozat:
Minden szállítmány az elfogadott termékspecifikáció szerint készül. A vizsgálati jegyzőkönyvek, ellenőrzési jelentések vagy projektspecifikus érvényesítési adatok a közbeszerzési és mintaelfogadási szakaszban tárgyalhatók.

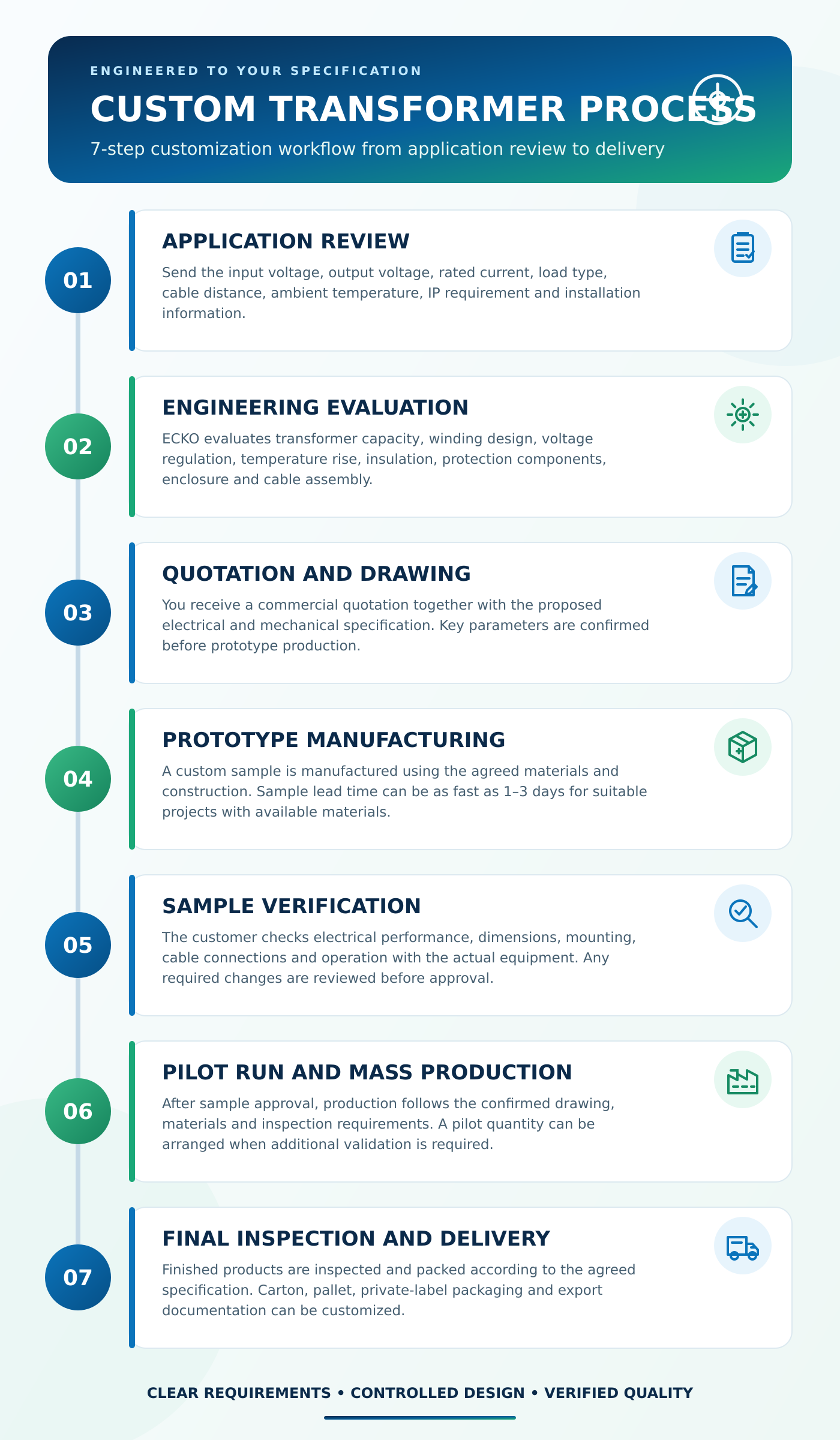

Küldje el a bemeneti feszültséget, kimeneti feszültséget, névleges áramot, terheléstípust, kábelhosszt, környezeti hőmérsékletet, IP-követelményt és telepítési információkat.
Az ECKO értékeli a transzformátor teljesítményét, tekercselési tervezését, feszültségszabályozását, hőmérséklet-emelkedését, szigetelését, védőelemeket, házat és kábelösszeállítást.
Kereskedelmi árajánlatot kap, amelyhez csatolva az ajánlott elektromos és mechanikai specifikációk találhatók. A kulcsparamétereket a prototípusgyártás előtt megerősítik.
Egy egyedi mintát gyártanak a megállapodott anyagokból és szerkezetből. A minta előállítási ideje olyan megfelelő projekteknél, ahol az anyagok raktáron vannak, akár 1–3 nap is lehet.
Az ügyfél ellenőrzi az elektromos teljesítményt, a méreteket, a rögzítést, a kábelkapcsolatokat és a működést a tényleges berendezéssel. Az esetleges módosításokat az elfogadás előtt átnézik.
A minta elfogadása után a gyártás a megerősített rajzok, anyagok és minőségellenőrzési követelmények alapján történik. További érvényesítés szükségessége esetén próbamennyiség is rendelhető.
Befejezett termékek azokat az egyeztetett specifikációknak megfelelően ellenőrzik és csomagolják. A kartonok, raklapok, saját márkás csomagolás és export dokumentumok testreszabhatók.
Küldje el nekünk a transzformátor címkéjét, rajzát, vezetékelrendezési diagramját, terhelési információit vagy egy meglévő mintát. Csapatunk átnézi az igényeket, és egy megfelelő egyedi megoldást javasol.
Egy úszómedence világításához használt transzformátor a hálózati feszültséget – például 110 V, 120 V, 220 V, 230 V vagy 240 V váltakozó áramot – alacsonyabb feszültséggé, általában 12 V vagy 24 V váltakozó árammá alakítja. Emellett elektromos elválasztást biztosít a hálózati tápfeszültség és az úszómedence világítási kör között, ha biztonsági elválasztó transzformátorként van tervezve.
A transzformátor kimeneti feszültségének meg kell egyeznie az úszómedence világításának névleges bemeneti feszültségével. A 12 V-os rendszer gyakori a lakóépületek úszómedencéinél, míg a 24 V-os rendszer inkább alkalmas nagyobb teljesítményű rendszerekhez és hosszabb kábelhosszakhoz, mivel ugyanazon teljesítmény esetén kevesebb áramot igényel.
Igen, feltéve, hogy a kimeneti feszültség, az áram típusa (váltakozó vagy egyenáram), a frekvencia és a teljesítménykapacitás kompatibilis az LED világítással. A transzformátor kiválasztása előtt érdemes átnézni az úszómedence világításának műszaki adatait vagy az LED meghajtó információit.
Adja hozzá az összes csatlakoztatott medencevilágítás névleges teljesítményét, és biztosítson elegendő kapacitást a kábelveszteségek, az üzemelési tűrések és az indítási jellemzők számára. Például négy darab 30 W-os medencevilágítás összesen 120 W névleges terhelést eredményez, ezért olyan transzformátort kell választani, amelynek névleges teljesítménye meghaladja a 120 W-ot.
Több medencevilágítás is csatlakoztatható egy transzformátorhoz, ha az összközterhelés nem haladja meg a transzformátor névleges kapacitását. Külön kimeneti ágakat vagy másodlagos tekercseléseket is testre szabhatnak különböző világítási zónákhoz.
A megengedett telepítési távolság a helyi villamos- és úszómedence-biztonsági előírásoktól függ. A transzformátort hozzáférhető, védett helyen kell telepíteni egy képzett villanyszerelő által, és nem szabad a medencéhez közelebb elhelyezni, mint amit a helyi előírások megengednek.
Az IP67 általában védi a transzformátort a megadott tesztkörülmények közötti ideiglenes vízalatti elmerülés ellen, de nem jelenti azt, hogy a transzformátor engedélyezett lenne állandó víz alatti telepítésre. A víz alatti használat esetén olyan termék szükséges, amelyet kifejezetten folyamatos vízalatti üzemre terveztek és tanúsítottak.
A feszültségesést vastagabb rézkábelek használatával, a kábelút lerövidítésével, a világítótestek különálló áramkörökre osztásával vagy egy 24 V-os rendszer kiválasztásával lehet csökkenteni. A világítóberendezésekhez megfelelő esetben egyedi feszültségcsatlakozási pontok is megfontolandók.
Az elektromos tervezés talán megfelelő, de a kábelek, csatlakozók, rögzítőelemek és a környező burkolat ellenállónak kell lenniük a klórral, a sóval és a nedvességgel szemben. Sós vízre épített medencék, tengerparti telepítések és vegyszeres kezelésű területek esetén korrózióálló alkatrészeket kell megadni.
Kérjük, adja meg a bemeneti feszültséget és frekvenciát, a medencevilágítás feszültségét, az egyenáramú (DC) vagy váltóáramú (AC) igényt, a világítótestek darabszámát és teljesítményét, a kábel hosszát, a telepítési környezetet, az IP-védettségi osztályzatot, a csatlakozótípust, a termék méreteit és a célpiacra vonatkozó tanúsítási követelményeket.
