Kuidas mõjutavad võimendustransformaatorid helukvaliteeti ja signaaliklarsust?

Kui heliarmastajad ja audioinsenerid arutlevad selle üle, mis tegelikult määrab helisüsteemi iseloomu, pöörduvad nad sageli kõlarite, võimendusahelate või digitaalsete signaaliprotsessorite poole. Siiski asub üks komponent vaikides igas kõrgtehnilises audiosüsteemis südamikus ja avaldab sügavat mõju kõigele, mida kuulaja lõpuks kuuleb: erisilduri transformator see komponent ei ole lihtsalt toiteplokk — see on aktiivne osaleja helikettas ja selle disain, konstruktsioon ning kvaliteet määravad otseselt, kui usaldusväärselt taastatakse helisignaal lähtepunktist kõlarini.

OEM-lastenäppurite tootja erisilduri transformator mõjutab helikvaliteeti ja signaali selgust ning nõuab, et lähtutakse lihtsast elektriteoriast kaugemale. Selleks on vajalik arusaam sellest, kuidas magnetvoo käitumine, südamiku materjali valik, keerdumise geomeetria ja elektromagnetiline häiring mõjutavad üksteist heli taastamise kontekstis. Kas te projekteerite professionaalset stuudioheli võimendit, kõrgklassilist koduhelisüsteemi või tööstuslikku helitöötlusüksust – otsused, mis tehtakse erisilduri transformator kajastuvad igas süsteemi poolt toodetavas noodis, üleminekus ja sageduses.

Võimendusmuunduri roll helisignaalide ahelas

Toitevarustus ja selle otsene mõju helitulemustele

Põhimõtteliselt erisilduri transformator on vastutav sissetuleva võrgupinge teisendamise eest täpsesse alalispinge toitesse, mida võimenduse väljundfaas nõuab. See võib tunduda puhtalt elektriline funktsioon, kuid selle toitevarustuse kvaliteedil on otsene ja mõõdetav mõju helitulemustele. erisilduri transformator mis annab ebastabiilset, riplemisega koormatud pinge, põhjustab võimendi väljundetapi moduleerimise madalasagedusliku müraga, mille tulemusena tekib kuulatav hüüv, vähenenud dünaamiline ulatus ja kokkutõmmatud üleminekuvastus.

Kõrgkvaliteediline toitevarustus tähendab, et võimendi väljundseadmed — olgu need siis bipolaarsed transistorid, MOSFET-id või vaakumtorud — saavad puhta ja stabiilse toitespänni, mis võimaldab neil täpselt jälgida helisignaali. Kui toitespänn kõigub dünaamiliste koormustingimuste all, ei suuda võimendi säilitada täpse signaalitöötlemise jaoks vajalikku lineaarsust. Seepärast peab erisilduri transformator olema dimensioneeritud mitte ainult keskmise võimsustarbimise, vaid ka tipptäieliku üleminekuvõimsuse järgi, mis muusika esitamisel võib olla mitu korda suurem kui keskmine tase.

Hoolikalt läbi mõeldud erisilduri transformator säilitab pinge reguleerimise täpselt kogu heloprogrammimaterjali dünaamilises ulatuses. See reguleerimine toetab otseselt võimendi võimet taastada madala taseme üksikasju, säilitada ruumilist pilditust ja tagada selline dünaamiline kontrast, mis teeb muusika elusaks ja kolmemõõtmeliseks ning mitte tasaseks ja kokkusurutudks.

Signaali isoleerimine ja maandusmüra tõrje

Põhjustades rohkem kui ainult toitevarustust, erisilduri transformator mängib olulist rolli heluringi isoleerimisel võrgutoiteallikast. See galvaaniline isoleerimine takistab maanduslõpkeid – ühte kõige püsivamatest kuuldavate müraallikatest helisüsteemides. Maanduslõngad tekivad siis, kui mitu seadet jagavad ühist maandusteekonda erinevate potentsiaalidega, mille tulemusena tekib ringvas vool, mis teeb signaaliteedesse huumat. Õigesti disainitud erisilduri transformator katkestab selle lõnga, tagades täieliku elektrilise isoleerimise primaar- ja sekundaarkeeriste vahel.

Professionaalsetes heliümbritustes, kus on üksteisega ühendatud mitu võimendit, mikserit ja signaaliprotsessoreid, muutub iga üksuse pakutav isoleerimine süsteemitasemel müraohjangu vahendiks. erisilduri transformator insenerid loodavad sellele isoleerimisele, et säilitada signaali terviklikkus keerukates signaalikettides, eriti otseselt esitatava heli ja salvestusstudios, kus isegi väikesed müra kogused võivad kahjustada salvestuse või esituse kvaliteeti.

Kuidas südamiku materjal ja geomeetria mõjutavad heliomadusi

Torooidse kujuga südamikud ja nende akustilised eelised

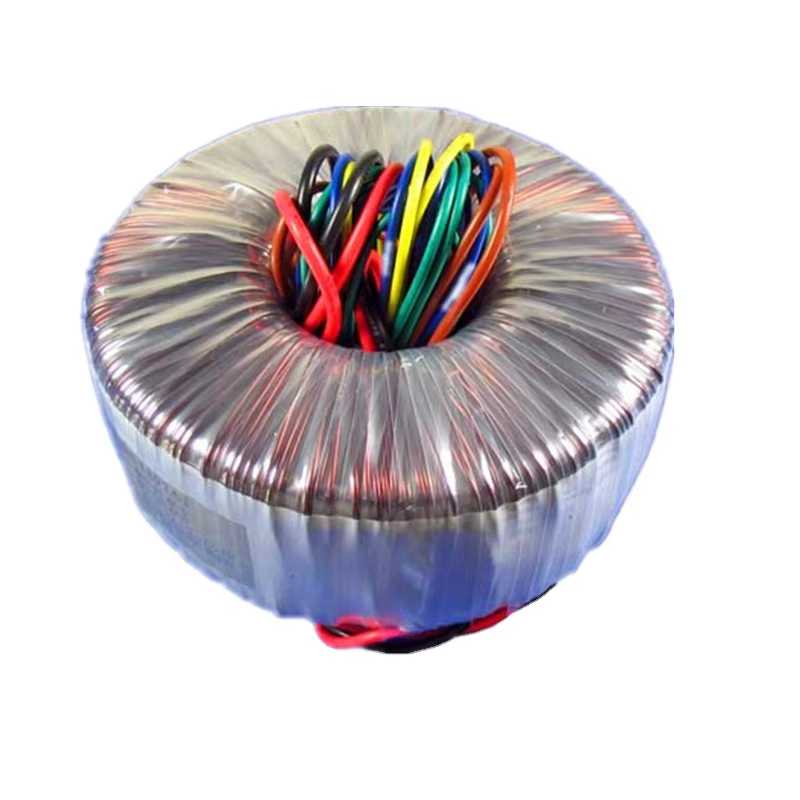

Magnetilise südamiku geomeetria, mida kasutatakse erisilduri transformator mõjutab otseselt selle akustilist jõudlust. Toroidsed südamikud – mis on keritud pideva rõnga kujul – on laialdaselt eelistatud kõrgjõudlusega helirakendustes, kuna nende suletud magnetrada minimeerib hajuvat magnetvoogu. Hajuv voog on elektromagnetiliste häirete (EMI) peamine allikas, mis võib ühenduda lähedalasuvate heliahelatega, tekitades signaaliteel müra. Magnetvälja hoidmisega südamikus tekib toroidne erisilduri transformator vähendatakse seda häiringut oluliselt.

Toroidgeomeetria annab ka väiksema mehaanilise vibratsiooni võrreldes traditsiooniliste EI-laminitsete kerndega. Transformaatori „hümm“ — kuulatav mehaaniline vibratsioon, mille põhjustab südamiku laminaatides esinev magnetkontraktioon — on tuntud tüli audioseadmetes. Kuna toroidkernad on keeratud pingutuse all ja nende voolu jaotus on ühtlasem, esineb neil oluliselt vähem magnetkontraktiivset vibratsiooni. See tähendab, et erisilduri transformator see ise teeb kuulamiskeskkonda vähem akustilist müra, mis on eriti oluline väikese müraga audiofiilide ja stuudio rakendustes.

A erisilduri transformator toroidkujulise südamikuga ehitatud transformaator kasutab ka kõrgemat tõhusust ja väiksemaid koormata kaotsikadu, mis tähendab vähemat soojuse teket ja stabiilsemat töörežiimi — mõlemad toetavad pikaajalist kuulamist või professionaalset kasutust ning tagavad järjepideva helitugevuse.

Südamiku materjali valik ja sagedusvastus

Transformaatori südamik on ehitatud erisilduri transformator määrab selle magnetilise läbitavuse, küllastumisomadused ja histereesikaotsud — kõik need mõjutavad transformaatori käitumist erinevate koormustingimuste korral. Teras, milles on silitsiumi lisand ja mille teraskristallid on suunatud, kasutatakse sageli kvaliteetsetes audio- muud, kuid mitte rohkem kui 10 kW transformaatorites, sest see pakub kõrgemat läbitavust ja madalaid südamikukaotsusid helivoolu toitepingete sagedusvaldkonnas. See tagab lineaarsema magnetilise vastuse, mis toetab puhtamat toitejõudu amplifikaatorietapi jaoks.

Südamiku küllastumine on eriti oluline kaalutlus tegur kõrgvõimsusega helirakendustes kasutatava erisilduri transformator transformaatori puhul. Kui transformaatori südamik küllastub, langeb selle induktiivsus järsult, mis põhjustab esmane ahela voolu tugeva tõusu ja toitepinge lainekuju vastavat moonutumist. Sellest südamiku küllastumisest tingitud moonutus võib avalduda kuuldavana lõikeartefaktidena, suurenenud harmoonilise moonutusena ning üldisena signaali selguse halvenemisena. Seega on südamikumaterjali ja ristlõikepindala valimine nii, et transformaator jääks kõigis töötingimustes südamiku küllastumispiiri all, põhimõtteliselt vajalik nõue helukvaliteediga transformaatorite projekteerimisel.

Mähise disain ja selle mõju signaali selgusele

Lekeinduktiivsus ja selle tagajärjed

Esmane ja sekundaarne mähis on paigutatud erisilduri transformator on paigutatud üksteise suhtes, määrab nende vahelise magnetilise sidumise astme. Ebapiisav sidumine teeb tekkida lekkuinduktiivsuse — parasitset induktiivsust, mis ilmneb koormaga järjest ja toimib sagedus-sõltuva takistusena. Toiteplokkide rakendustes mõjutab lekkuinduktiivsus ühendust võrduriga ja filtrikondensaatoritega, tekitades pingetippe ja kõnksutust toitesammastel, mis võivad üle kanduda helisignaali teele kui kõrgsageduslik müra.

Lekkuinduktiivsuse vähendamisel erisilduri transformator nõuab tähelepanu keerutuste vahelisele kihistusele, kihtide isoleerimisele ning esmaringi ja teiseringi juhtmete füüsilisele lähedusele. Tugevalt sidumine vähendab lekkuinduktiivsust ja parandab transformatori ajalisreaktsiooni — tema võimet reageerida kiiresti koormusvoolu äkkmuutustele. Helitugevdajates, kus koormusvool võib muutuda dramatiliselt millisekundites vastavalt muusikaliste transientsidele, on hea ajalisreaktsioon oluline erisilduri transformator on otseselt seotud võimendiga, mis suudab esitada kiireid, dünaamilisi osasid ilma kompressioonita ega moonutusteta.

Kondensaatoripõhine ühendus ja kõrgsageduslik müra

Leakage induktiivsus on madalasageduslik probleem, kuid mähiste vaheline mahtuvus erisilduri transformator muutub oluliseks kõrgematel sagedustel. Kondensaatoripõhine ühendus esimese ja teise mähise vahel pakub tee kõrgsageduslikule mürale võrgutoitepingest — sealhulgas lülitusülekäigudelt muust samal ahelal olevast seadmest —, mis läbib transformaatori ja ilmub teise mähise toitepinge ridadel. See kõrgsageduslik saastumine võib halvendada võimendi müraalust ja vähendada õhukese muusikalise detaili selgust.

Elektrostaatiline ekraan esimese ja teise mähise vahel on tehnikas, mida kasutatakse kõrgklassilistes audioühendustes erisilduri transformator kujundused, mis seda probleemi lahendavad. Maandatud vasest või alumiiniumfooliumist ekraan, mille paigutatakse pöördumiste kihtide vahele, kinnitab mahtuvuslikult ülekanneva müra ja suunab selle maandusse enne kui see jõuab sekundaarvooluringi. Tulemuseks on mõõtmatult madalam müraalumine ja parandatud kõrgsageduslike signaalide selgus – omadused, mida on kohe tajutavad kriitilistes kuulamiskeskkondades.

Juhi läbimõõt ja pöördumiste pingutustase mõjutavad ka pöördumiste alalisvoolu takistust, mis mõjutab transformaatori reguleerimist koormuse all. Madalam alalisvoolu takistus tähendab väiksemat pingelangust suurte koormuste korral, mis toetab võimendi võimet säilitada järjepidevat väljundvõimsust ja signaali täpsust kogu heliprogrammi dünaamilises ulatuses.

Transformaatori suuruse määramine, koormuse sobitus ja dünaamiline jõudlus

VA (volt-ampeer) hindamine ja pealekoormuse varu muusikaliste dünaamiliste vajaduste jaoks

VA (volt-ampeer) hindamine erisilduri transformator määrab selle pideva võimsustootmise võime, kuid helirakendustes on transformaatori nimivõimsuse ja heli kvaliteedi vaheline seos keerukam kui lihtne võimsusbudžeti arvutus. Muusika on olemuselt dünaamiline — see sisaldab lühikesi energiatippe, mis võivad olla mitu korda suuremad kui keskmise võimsuse tase. erisilduri transformator mis on mõõdetud ainult keskmise võimsustarve järgi, satub või näitab olulist pingelangust just nendel tipptasemetel, põhjustades, et võimendi lõikeb või kompressib signaali täpselt hetkedel, kui dünaamiline mõju on kõige olulisem.

Kogenud heliinsenerid määravad tavaliselt erisilduri transformator vA-väärtusega, mis tagab olulise pealdisvõimaluse võimendi nimivõimsusest. See pealdisvõimalus tagab, et transformaator suudab anda muusikaliselt põhjustatud hetkeliste koormuste jaoks vajaliku hetkliku voolu ilma toitepinge stabiilsuse kompromisse tegemata. Tulemuseks on võimendaja, mille heli on avatum, dünaamilisem ja väga kergesti esitatav — omadused, mida kuulajad sageli kirjeldavad kui erinevust süsteemi vahel, mis koormuse all helib pingutavalt, ja süsteemi vahel, mis igal helitugevusel helib tasakaalustatult ja autoritaarselt.

Koormuse reguleerimine ja selle tajutavad mõjud

Koormuse reguleerimine — see, kui palju väljundpinge muutub erisilduri transformator muutused nõudmata ja täielikult koormatud tingimuste vahel — on spetsifikatsioon, mis mõjutab otseselt võimendi tööpunkti stabiilsust. Halb koormusregulatsioon tähendab, et toitepinge langeb oluliselt, kui võimendit koormatakse nõudva koormusega, mis nihutab väljundseadmete tööpunktis põhjustatud põhikiirgust ja võib signaaliteedesse sisse tuua üleliidumisvigu või muud mittelineaarsused.

EVA rannakott erisilduri transformator tugeva koormusregulatsiooniga säilitab laiemas töötingimuste vahemikus stabiilsemat toitepinget, võimaldades võimendi põhikiirgusüsteemil hoida väljundseadmeid nende optimaalses tööpunkts. See stabiilsus avaldub otse väiksemas moonutuses, paremas kanalite eraldatavuses ja täpsemas stereopildis — kõik see aitab kaasa taastatava heli üldisele selgusele ja usaldusväärsusele.

Klassi H võimendite konstruktsioonide puhul, mille korral muudetakse toitepinge rihla pinget dünaamiliselt vastavalt signaali tasemele, erisilduri transformator peab suutma reageerida kiiresti nendele raudteeliinide üleminekutele ilma artefaktide tekkimiseta. Seetõttu on transformaatori madala lekkuinduktsiooniga, piisava VA võimsusega ja hea koormusreguleerimisega kombinatsioon eriti oluline klassi H rakendustes, kus transformaatori ja raudteeliinide lülitusahela vaheline interaktsioon määrab otseselt võimendi helikvaliteedi.

Elektromagnetiline häiring ja selle mõju signaalitäpsusele

Hajusvälja kiirgus ja tundlikkus

Iga erisilduri transformator teeb oma töö käigus kõrvaltoimena hajuvat magnetvälja. Tavalistes EI-südamikuga konstruktsioonides võib see väli ulatuda transformaatori kehast mitme sentimeetri kaugusel ja põhjustada müra lähedal asuvates audioahelates, eriti tundlikes eelvõimendietappides või fonosisendiahelates. Selle hajuvälja suurus sõltub südamiku geomeetriast, tööpingutustihedusest ja transformaatori füüsikalisest orientatsioonist tundlike ahelaelementide suhtes.

Toroidal erisilduri transformator disainid teevad olemuslikult palju väiksemaid hajusvälju kui EI-kerne disainid, kuna suletud toroidse südamiku teekond sisaldab magnetvoolu tõhusamalt. See vähenenud hajuväli võimaldab transformaatori paigutada lähemale tundlikele helisüsteemidele ilma müra tekitamata, mis on oluline praktiline eelis kompaktsetes võimendite disainides, kus füüsiline eraldus toiteallika ja signaalietappide vahel on piiratud.

Juhtitud müra ja võrgufilteerimine

The erisilduri transformator on ka peamine liides võimendi ja võrgutoite vahel, mistõttu on see esimene kaitsejoon juhtuva müra sissepääsu vastu helisüsteemi võrgust. Lülitusülekäigud, samal ahelal olevate mittelineaarsete koormuste harmooniline moonutus ning lähedal asuvate seadmete raadiosageduslik häiring võivad kõik ilmneda võrgutoitel ja potentsiaalselt üle kanduda võimendi signaaliteele, kui transformaator ei paku piisavat vähenemist.

Transformaatori sisemise jadamise takistuse ja keermestikevahelise mahtuvuse omaduste kombinatsioon määrab, kui tõhusalt see vähendab juhtmeid mööda levivat võrgu müra. erisilduri transformator selline transformaator, mille projekteerimisel on tähelepanu pööratud just neile parameetritele — sealhulgas elektrostaatilise ekraaniga varustamine ja keermestikevahelise mahtuvuse hoolikas reguleerimine — tagab amplifikaatori jaoks puhtama toiteallika keskkonna, mis otse toetab madalamat müraalust ning paremat signaalitugevust kogu helisagedusvahemikus.

KKK

Miks mõjutab amplifikaatori transformaatori tüüp helisüsteemi müraalust?

The erisilduri transformator määrab, kui palju elektromagnetilist häiret, toitepinge võnkumisi ja juhtuva vahelduvvoolu võrgu müra jõuab võimendi signaaliringi. Halva ekraaniga, kõrge lekkuinduktsiooniga või ebapiisava südamiku projekteerimisega transformaator võimaldab rohkem müra üle kanduda toitepingle, mis tõstab müraalust ja vähendab väikese amplituudiga helide detailide selgust. Kõrgelt kvaliteetse transformaatori projekteerimine – sealhulgas toroidne südamikugeomeetria, elektrostaatiline ekraan ja tugev mähise sidumine – vähendab nende müraallikate mõju ja tagab madalama, puhtama müraaluse.

Kuidas seotakse võimendi transformaatori VA-väärtus dünaamilise heli esitusega?

Määrab, kui palju hetkevõimsust see suudab anda ilma pinge languseta või südamiku küllastumiseta. Muusika sisaldab lühikesi üleminekupiike, mille jaoks on vajalik palju suurem vool kui keskmise signaaltaseme jaoks, ning transformaator, mille suurus on valitud ainult keskmise koormuse järgi, kompressib need piike, vähendades dünaamilist mõju ja tajutavat selgust. Transformaatori spetsifitseerimine erisilduri transformator määrab, kui palju hetkevõimsust see suudab anda ilma pinge languseta või südamiku küllastumiseta. Muusika sisaldab lühikesi üleminekupiike, mille jaoks on vajalik palju suurem vool kui keskmise signaaltaseme jaoks, ning transformaator, mille suurus on valitud ainult keskmise koormuse järgi, kompressib need piike, vähendades dünaamilist mõju ja tajutavat selgust. Transformaatori spetsifitseerimine erisilduri transformator piisav peaülekanne võimendaja nimivõimsuse üle tagab, et üleminekulised tippväärtused esitatakse täieliku energiaga ja ilma toitepinge põhjustatud kompressioonita.

Miks on toroidne võimendaja transformaator eelistatav kõrgkvaliteediliste helurakenduste jaoks?

Toroidne erisilduri transformator pakub mitmeid akustilisi eeliseid tavaliste EI-kerdete suhtes: väiksemad rändmagnetvälja kiirgused, vähenenud mehaaniline vibratsioon ja kuulduv hum, kõrgem efektiivsus ja parem koormusregulatsioon. Need omadused kokku annavad võimendaja signaaliringile vaiksema töökeskkonna, stabiilsemad toitepingejuhtmed dünaamiliste koormustingimuste korral ning vähem elektromagnetilist häiringut tundlike heluastmete juurde – kõik see aitab kaasa parandatud helukvaliteedile ja signaalkiirusele.

Kas halvasti spetsifitseeritud võimendaja transformaator võib põhjustada kuuldavat moonutust?

Jah. erisilduri transformator mis on liiga väike, halvasti reguleeritud või kalduv südamiku küllastumisele, võib põhjustada mitmeid kuuldavaid moonutusi. Tugeva koormuse all toitepinge langus nihutab väljundseadmete tööpunkti, mis võib põhjustada ülekulgu-moonutusi. Südamiku küllastumine põhjustab äkki muutuvat primaarset induktiivsust, mis moonutab toitepinge lainekuju. Kõrgelt läbitud induktiivsus teeb pingetippe, mis viivad müra signaaliteedele. Iga neist mehhanismidest halvendab signaali selgust viisil, mida tajuvad koolitatud kuulajad, mistõttu erisilduri transformator on kriitiline tegur kogu helisüsteemi jõudluse määramisel.
