पूल और परिदृश्य प्रकाश व्यवस्था के लिए अनुकूलित जलरोधी ट्रांसफॉर्मर

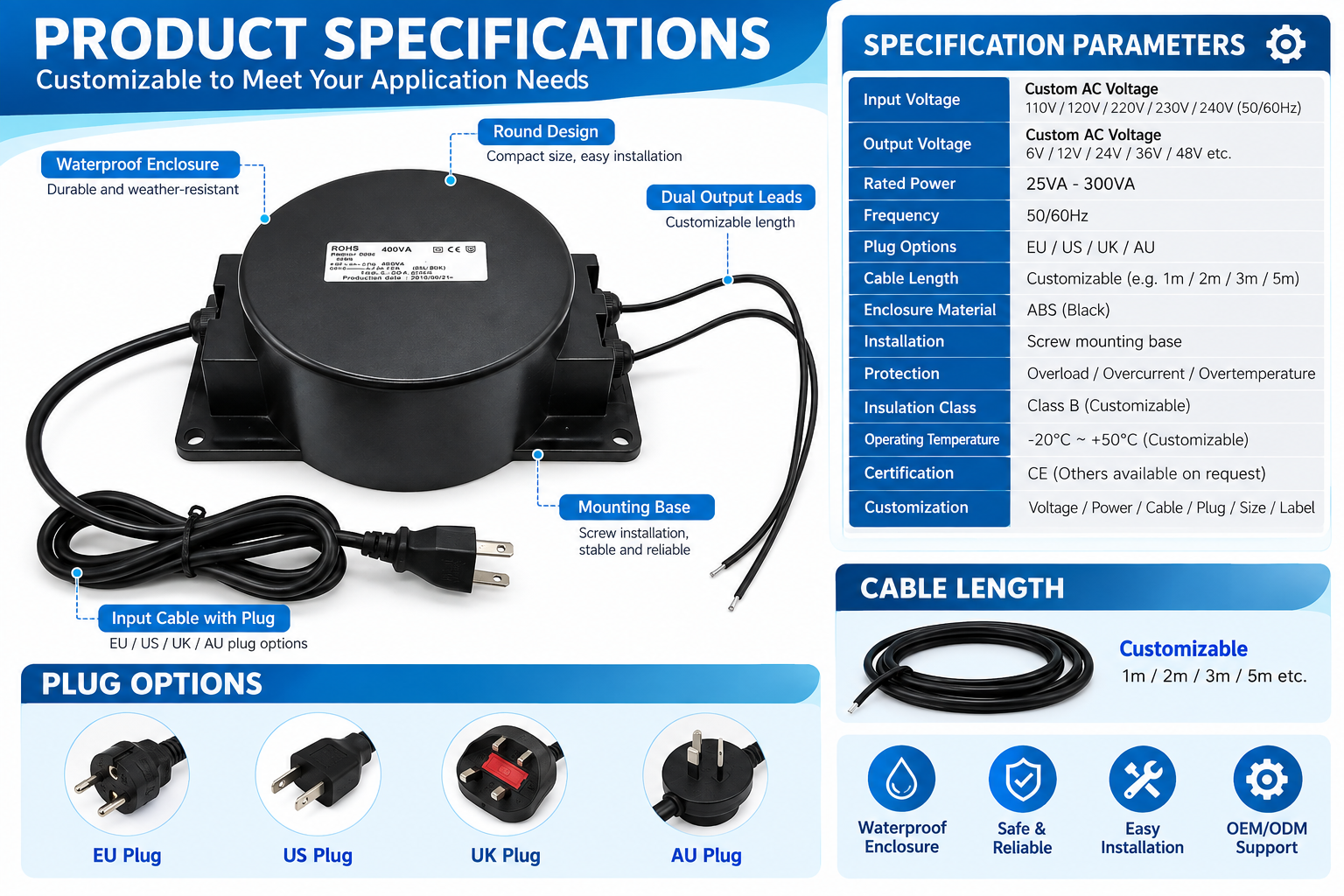

जलरोधक ट्रांसफॉर्मर विशिष्टताएँ

सभी विनिर्देशों को अनुमोदित ड्रॉइंग में अंतिम रूप दिया जाता है। IP रेटिंग सहमत परीक्षण और स्थापना परिस्थितियों के तहत पूर्ण समाप्त असेंबली पर लागू होती है।

छह कारण जिनके कारण इंजीनियर कस्टम वॉटरप्रूफ ट्रांसफॉर्मर का चयन करते हैं

वॉटरप्रूफ ट्रांसफॉर्मर कहाँ उपयोग किए जाते हैं?

ओईएम खरीदार जलरोधी ट्रांसफॉर्मर परियोजनाओं के लिए ईको क्यों चुनते हैं

अनुप्रयोग-आधारित इंजीनियरिंग

हम ट्रांसफॉर्मर को अंतिम रूप देने से पहले लोड प्रकार, ड्यूटी साइकिल, केबल की दूरी, वातावरण का तापमान, स्थापना क्षेत्र और लक्ष्य सुरक्षा आवश्यकताओं की समीक्षा करते हैं। इससे गलत VA चयन, अत्यधिक तापमान वृद्धि और अस्थिर आउटपुट वोल्टेज से बचा जा सकता है।

एक ही परियोजना में विद्युत एवं यांत्रिक डिज़ाइन

ट्रांसफॉर्मर की वाइंडिंग, चुंबकीय कोर, आवरण, रेज़िन, केबल ग्लैंड और माउंटिंग संरचना को एक पूर्ण असेंबली के रूप में विकसित किया जाता है। यह विशेष रूप से महत्वपूर्ण है जब IP सुरक्षा और थर्मल प्रदर्शन को एक साथ प्राप्त करना आवश्यक हो।

नियंत्रित डिज़ाइन दस्तावेज़ीकरण

इनपुट, आउटपुट, तार का आकार, सुरक्षा घटक, आयाम, केबल पिनआउट और लेबल जानकारी को मंजूर किए गए ड्रॉइंग में दर्ज किया जाता है। इसलिए इंजीनियरिंग परिवर्तनों की समीक्षा और नियंत्रण उन्हें उत्पादन में प्रवेश करने से पहले किया जा सकता है।

बाहरी कोटिंग से अधिक जलरोधकता

एक विश्वसनीय जलरोधी डिज़ाइन रेज़िन, हाउसिंग, केबल जैकेट, केबल प्रवेश, स्ट्रेन रिलीफ, क्यूरिंग प्रक्रिया और स्थापना विधि पर निर्भर करता है। ईको इन विवरणों का मूल्यांकन करता है, केवल बाहरी जलरोधी लेबल पर निर्भर नहीं रहता है।

प्रोटोटाइप और उत्पादन क्षमता

वर्ष २००० में स्थापित, ईको के तीन कार्यशालाएँ लगभग ५,००० वर्ग मीटर के क्षेत्रफल में फैली हुई हैं, जिनमें १५० कुशल कर्मचारी कार्यरत हैं तथा वार्षिक क्षमता लगभग एक मिलियन वाउंड-कॉम्पोनेंट की है। उत्पाद आवश्यक सामग्री उपलब्ध होने पर प्रोटोटाइप की अग्रिम अवधि केवल १–३ दिनों तक हो सकती है।

नमूने से भारी उत्पादन तक तकनीकी सहायता

उत्पादन से पूर्व ग्राहक प्रोटोटाइप के माध्यम से विद्युत प्रदर्शन, आयाम, केबल असेंबली, लेबल और स्थापना के फिट की पुष्टि कर सकते हैं। नमूना स्वीकृति के दौरान निरीक्षण आवश्यकताओं और परियोजना-विशिष्ट परीक्षण रिपोर्टों पर सहमति व्यक्त की जा सकती है।

गुणवत्ता परीक्षण

जलरोधी ट्रांसफॉर्मर निरीक्षण और मान्यीकरण

नियमित विद्युत परीक्षण और डिज़ाइन-सत्यापन परीक्षण अलग-अलग उद्देश्यों के लिए किए जाते हैं। अंतिम परीक्षण सीमाएँ और निरीक्षण आवृत्ति को मंजूर विनिर्देश या नियंत्रण योजना में दर्ज किया जाना चाहिए।

गुणवत्ता कथन:

प्रत्येक शिपमेंट अनुमोदित उत्पाद विनिर्देश का पालन करता है। प्रश्नोत्तर और नमूना-अनुमोदन चरण के दौरान परीक्षण रिकॉर्ड, निरीक्षण रिपोर्ट या परियोजना-विशिष्ट मान्यता डेटा पर चर्चा की जा सकती है।

आवेदन आवश्यकताओं से उत्पादन-तैयार जलरोधी ट्रांसफॉर्मर तक

चरण 1 — आवेदन समीक्षा

इनपुट वोल्टेज, आउटपुट वोल्टेज, नामांकित धारा, लोड प्रकार, केबल दूरी, वातावरणीय तापमान, आईपी आवश्यकता और स्थापना सूचना भेजें।

चरण 2 — इंजीनियरिंग मूल्यांकन

ईसीको ट्रांसफॉर्मर क्षमता, वाइंडिंग डिज़ाइन, वोल्टेज नियमन, तापमान वृद्धि, विद्युत रोधन, सुरक्षा घटक, एन्क्लोज़र और केबल असेंबली का मूल्यांकन करता है।

चरण 3 — उद्धरण और ड्राइंग

आपको व्यावसायिक उद्धरण के साथ-साथ प्रस्तावित विद्युत और यांत्रिक विनिर्देश प्राप्त होते हैं। प्रोटोटाइप उत्पादन से पहले मुख्य पैरामीटर की पुष्टि की जाती है।

चरण 4 — प्रोटोटाइप विनिर्माण

एक विशेष नमूना सहमत सामग्री और निर्माण का उपयोग करके बनाया जाता है। उपलब्ध सामग्री के साथ उपयुक्त परियोजनाओं के लिए नमूना नेतृत्व समय 1–3 दिनों तक हो सकता है।

चरण 5 — नमूना सत्यापन

ग्राहक वास्तविक उपकरण के साथ विद्युत प्रदर्शन, आयाम, माउंटिंग, केबल कनेक्शन और संचालन की जाँच करता है। किसी भी आवश्यक परिवर्तन की स्वीकृति से पहले समीक्षा की जाती है।

चरण 6 — पायलट रन और बड़े पैमाने पर उत्पादन

नमूना की स्वीकृति के बाद, उत्पादन पुष्टि किए गए चित्र, सामग्री और निरीक्षण आवश्यकताओं के अनुसार किया जाता है। अतिरिक्त सत्यापन की आवश्यकता होने पर पायलट मात्रा की व्यवस्था की जा सकती है।

चरण 7 — अंतिम निरीक्षण और डिलीवरी

अंतिम उत्पादों की जाँच और पैकिंग सहमत विनिर्देश के अनुसार की जाती है। कार्टन, पैलेट, निजी-लेबल पैकेजिंग और निर्यात दस्तावेज़ीकरण को अनुकूलित किया जा सकता है।

अपनी जलरोधी ट्रांसफॉर्मर परियोजना शुरू करें

हमें अपना ट्रांसफॉर्मर लेबल, ड्रॉइंग, वायरिंग डायाग्राम, लोड की जानकारी या कोई मौजूदा नमूना भेजें। हमारी टीम आवश्यकताओं की समीक्षा करेगी और एक उपयुक्त अनुकूलित समाधान का सुझाव देगी।

जलरोधी ट्रांसफॉर्मर अक्सर पूछे जाने वाले प्रश्न

1. स्विमिंग पूल के लाइट्स के लिए किस प्रकार का ट्रांसफॉर्मर आवश्यक है?

स्विमिंग पूल की रोशनी के लिए आमतौर पर एक आइसोलेशन ट्रांसफॉर्मर का उपयोग किया जाता है, जो मेन्स इनपुट को कम एसी वोल्टेज—जैसे 12 वोल्ट या 24 वोल्ट—में परिवर्तित करता है। इनपुट वोल्टेज, आउटपुट वोल्टेज, रेटेड करंट, आइसोलेशन आवश्यकताएँ और स्थापना स्थान को लागू स्थानीय विद्युत विनियमों के अनुसार पूरा करना आवश्यक है।

2. क्या मुझे पूल की रोशनी के लिए 12 वोल्ट या 24 वोल्ट का ट्रांसफॉर्मर चुनना चाहिए?

सही वोल्टेज को पूल की रोशनी के रेटेड इनपुट के साथ मेल खाना चाहिए। समान शक्ति के लिए, 24 वोल्ट की प्रणाली में 12 वोल्ट की प्रणाली की तुलना में कम धारा प्रवाहित होती है, जिससे केबल हानि कम हो सकती है। हालाँकि, 12 वोल्ट के लिए डिज़ाइन किए गए लाइट्स के साथ 24 वोल्ट का उपयोग नहीं किया जाना चाहिए।

3. आवश्यक ट्रांसफॉर्मर शक्ति की गणना कैसे करूँ?

सभी प्रकाश स्रोतों की नामित शक्ति को जोड़ें जो एक साथ संचालित होंगे, फिर केबल के नुकसान, प्रारंभ करने की विशेषताओं, वातावरण का तापमान और अपेक्षित संचालन सुरक्षा मार्जिन को ध्यान में रखें। उस ट्रांसफॉर्मर का चयन न करें जिसकी नामित क्षमता कुल जुड़े हुए भार से कम हो।

उदाहरण के लिए, दस १२ वाट के प्रकाश स्रोत १२० वाट का सामान्य भार उत्पन्न करते हैं। अंतिम ट्रांसफॉर्मर रेटिंग की पुष्टि केबल की लंबाई और स्थापना की स्थितियों को ध्यान में रखकर की जानी चाहिए।

४. क्या एक ट्रांसफॉर्मर बहुत सारे पूल या लैंडस्केप प्रकाश स्रोतों को बिजली प्रदान कर सकता है?

हाँ। जब संयुक्त भार ट्रांसफॉर्मर की नामित क्षमता को पार न करे और वायरिंग सही ढंग से डिज़ाइन की गई हो, तो एक ट्रांसफॉर्मर कई प्रकाश स्रोतों को बिजली प्रदान कर सकता है। कृपया मूल्यांकन के लिए प्रकाश स्रोतों की संख्या, प्रत्येक प्रकाश स्रोत की वाट संख्या, संचालन वोल्टेज और केबल की लंबाई प्रदान करें।

५. क्या आप कई आउटपुट परिपथ प्रदान कर सकते हैं?

हाँ। ईको एक ट्रांसफॉर्मर की डिज़ाइन कर सकता है जिसमें कई द्वितीयक वाइंडिंग्स, अलग-अलग आउटपुट सर्किट, सेंटर-टैप्ड आउटपुट या कई वोल्टेज आउटपुट हों। कृपया बताएँ कि क्या सर्किट्स को एक-दूसरे से विद्युत रूप से अलग किया जाना आवश्यक है।

६. केबल की लंबाई पूल और लैंडस्केप लाइटिंग को कैसे प्रभावित करती है?

लंबी कम-वोल्टेज केबल्स में वोल्टेज ड्रॉप होता है, खासकर १२ वी सिस्टम में जहाँ धारा अधिक होती है। अत्यधिक वोल्टेज ड्रॉप के कारण प्रकाश की चमक कम हो सकती है, संचालन अस्थिर हो सकता है या फिक्सचर्स के बीच चमक के स्तर अलग-अलग हो सकते हैं।

कृपया केबल की लंबाई, कंडक्टर का आकार, लाइट्स की संख्या और संचालन धारा प्रदान करें ताकि आउटपुट वोल्टेज और वायरिंग व्यवस्था का मूल्यांकन किया जा सके।

७. क्या केबल के वोल्टेज ड्रॉप की भरपाई के लिए आउटपुट वोल्टेज को समायोजित किया जा सकता है?

हाँ। आउटपुट वोल्टेज को एक निर्धारित केबल लंबाई और लोड के लिए अनुकूलित किया जा सकता है। यह समायोजन प्रकाश उपकरणों की स्वीकार्य इनपुट सीमा के भीतर रहना आवश्यक है, अतः उत्पादन से पूर्व केबल और लोड की जानकारी की पुष्टि कर लेनी चाहिए।

8. क्या आईपी67 ट्रांसफॉर्मर का अर्थ है कि इसे स्थायी रूप से पानी के अंदर स्थापित किया जा सकता है?

नहीं। आईपी67 सामान्यतः धूल और परिभाषित परीक्षण स्थितियों के तहत अल्पकालिक डुबकी के खिलाफ सुरक्षा को दर्शाता है। यह स्वतः इस बात का संकेत नहीं देता कि ट्रांसफॉर्मर को निरंतर पानी के अंदर संचालित करने के लिए मंजूर किया गया है।

एक पूल-लाइट ट्रांसफॉर्मर सामान्यतः पूल के बाहर, एक अनुपालनकारी विद्युत क्षेत्र में स्थापित किया जाता है। स्थायी रूप से पानी के अंदर उपयोग के लिए एक विशेष रूप से डिज़ाइन किए गए और सत्यापित उत्पाद की आवश्यकता होती है।

9. आईपी65 और आईपी67 में क्या अंतर है?

आईपी65 सामान्यतः धूल और जल धाराओं के खिलाफ सुरक्षा प्रदान करता है, जिससे यह कई आश्रित बाहरी स्थापनाओं के लिए उपयुक्त हो जाता है। आईपी67 इसमें परिभाषित स्थितियों के तहत अल्पकालिक जल डुबकी के खिलाफ सुरक्षा को भी जोड़ता है।

आवश्यक रेटिंग का चयन वास्तविक स्थापना स्थान, उजागर स्तर और लागू विद्युत मानक के अनुसार किया जाना चाहिए।

10. क्या एक पूल-लाइट ट्रांसफॉर्मर एसी या डीसी आउटपुट प्रदान करता है?

एक पारंपरिक ट्रांसफॉर्मर एसी आउटपुट प्रदान करता है। कई पूल और लैंडस्केप लाइट्स १२वी एसी या २४वी एसी पर काम करती हैं, लेकिन कुछ एलईडी उत्पादों को डीसी बिजली या समर्पित एलईडी ड्राइवर की आवश्यकता होती है।

ट्रांसफॉर्मर का चयन करने से पहले कृपया पुष्टि करें कि प्रकाश उपकरण को एसी या डीसी की आवश्यकता है।
