Mitkä ovat erot eristysmuuntajien ja autotransformaattoreiden välillä?

Ymmärtäminen perustavanlaatuisista eroista eristys- ja autotransformaattoreiden välillä on ratkaisevan tärkeää insinööreille ja teknikoille, jotka valitsevat oikean transformaattorityypin tiettyihin sovelluksiin. Vaikka molemmat suorittavat välttämättömän tehtävän jännitteen muuntamisessa sähköjärjestelmissä, niiden rakenne, turvallisuusominaisuudet ja toimintaluonne vaihtelevat merkittävästi, mikä tekee kummastakin erityisen sopivan erilaisiin teollisiin ja kaupallisesti käytettäviin tilanteisiin.

Ero eristys- ja autotransformaattoreiden välillä muut kuin sähkölaitteet ulottuu niiden fyysisen suunnittelun yli kattamaan myös kriittisiä toiminnallisesti eroavia ominaisuuksia, jotka vaikuttavat suoraan turvallisuuteen, tehokkuuteen ja sovelluskelpoisuuteen. Nämä erot vaikuttavat kaikkeen sähköisestä eristyksestä kustannustarkasteluihin ja asennuksen monimutkaisuuteen nykyaikaisissa sähköjärjestelmissä.

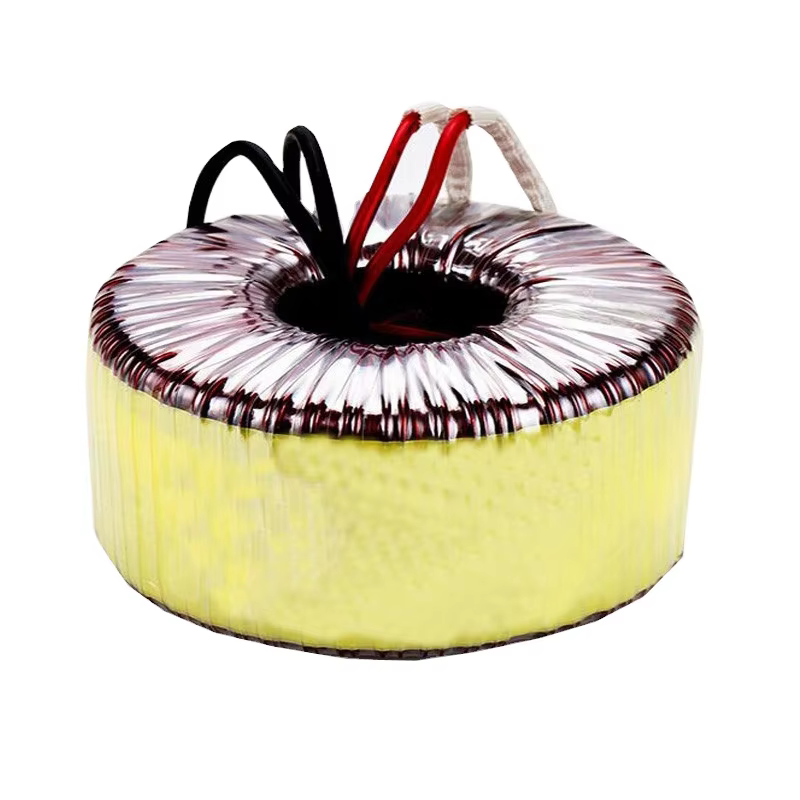

Perustavanlaatuiset rakenteelliset erot

Käämityksen konfiguraatio ja fyysinen rakenne

Erotusmuuntajissa on täysin erilliset ensi- ja toissijaiset käämit ilman suoraa sähköistä yhteyttä tulo- ja lähtöpiirien välillä. Tämä fyysinen erottelu luo galvaanisen erottelun, jossa ydin läpi kulkeva magneettikenttä muodostaa ainoan kytkentämekanismin käämien välille. Riippumattoman käämitysrakenteen ansiosta saavutetaan täydellinen sähköinen erottelu samalla kun tehonsiirto säilyy tehokkaana elektromagneettisen induktion avulla.

Automaattimuuntajat käyttävät yhtä jatkuvaa käämiä, joka toimii sekä ensi- että toissijaisena kääminä, ja lähtö otetaan käämin varrella sijaitsevasta napapisteestä. Tämä yhteinen käämitys konfiguroi suoran sähköisen yhteyden tulo- ja lähtöpiirien välille yhteisen käämiosuuden kautta. Automaattimuuntajan rakenne poistaa tarpeen erillisistä käämeistä, mutta säilyttää jännitteenmuunnoskyvyn muuttuvan napapisteen järjestelyn avulla.

Ytimen rakenne eristys- ja autotransformaattoreiden välillä noudattaa samankaltaisia periaatteita ja käyttää laminoituja teräsytimiä, jotta virtausvirtojen aiheuttamat tappiot minimoitaisiin ja magneettisen kytkennän tehokkuus maksimoitaisiin. Kuitenkin käämityksen järjestely ytimen ympärillä eroaa merkittävästi, mikä vaikuttaa sekä magneettivuon jakautumiseen että muuhun muuntajan suorituskykyyn.

Sähköliitäntäarkkitehtuuri

Sähköliitäntäarkkitehtuuri edustaa olennaisinta eroa eristävien ja autotransformaattoreiden välillä. Eristävät muuntajat tarjoavat täydellisen galvaanisen eristyksen ensisijaisen ja toissijaisen piirin välillä, mikä varmistaa, ettei suoraa virtapolkua ole olemassa syöttö- ja lähtöliittimien välillä. Tämä eristys estää maasilmukat, vähentää kohinan siirtymistä ja parantaa turvallisuutta poistamalla suoran sähköisen yhteyden piirien väliltä.

Autotransformaattorit säilyttävät suoran sähköisen jatkuvuuden syötteessä ja tulosteessa yhteisen käämityksen osan kautta, mikä luo jaettavan neutraalipisteen tai yhteisen pisteen. Tämä sähköinen yhteys mahdollistaa tiukemman rakenteen ja korkeamman hyötysuhteen, mutta se poistaa galvaanisen erottelun turvallisuuseduista. Yhteinen sähköinen reitti tarkoittaa, että jännitevaihtelut ja sähköhäiriöt voivat siirtyä suoraan ensisijaiselta toissijaiselle piirille.

Näiden kytkentäerojen ymmärtäminen on välttämätöntä, kun valitaan erottelutransformaattoria tai autotransformaattoria tiettyyn käyttöön, sillä sähköarkkitehtuuri vaikuttaa suoraan turvallisuusvaatimuksiin, maadoituskysymyksiin ja kokonaisjärjestelmän suunnitteluparametreihin.

Turvallisuus ja erottelun ominaisuudet

Galvaanisen erottelun ominaisuudet

Galvaaninen erotus eristysmuuntajissa tarjoaa kriittisiä turvallisuusetuja estämällä suoran virran kulun ensisijaisen ja toissijaisen piirin välillä. Tämä erotus suojaan herkkiä laitteita maadoitustasojen eroilta, vähentää sähköiskun vaaraa ja estää sähkövirheiden leviämisen piirien osien välillä. Erotuseste auttaa myös poistamaan maasilmukat, jotka voivat aiheuttaa häiriöitä ja laitteiston vaurioita monimutkaisissa sähköjärjestelmissä.

Galvaanisen erottelun puuttuminen itsemuuntajissa aiheuttaa mahdollisia turvallisuusriskiä tietyissä sovelluksissa, erityisesti silloin, kun henkilöturvallisuus ja laitteiston suojaaminen ovat ratkaisevan tärkeitä. Suora sähköinen yhteys tulo- ja lähtöpiirien välillä tarkoittaa, että virheet, jännitepiikit tai maadoitustasojen erot voivat siirtyä suoraan muuntajan läpi, mikä voi vahingoittaa kytkettyjä laitteita tai luoda turvallisuusriskin.

Turvastandardit ja -määräykset vaativat usein eristysmuuntimien käyttöä lääkintälaitteissa, herkissä mittalaitteissa ja sovelluksissa, joissa henkilöturvallisuus on ratkaisevan tärkeää. Näiden muuntimien tarjoama galvaaninen eristys varmistaa turvavaatimusten noudattamisen sekä suojaa sekä laitteita että käyttäjiä sähköisiltä vaaroilta.

Maadoitus ja kohinan vähentäminen

Eristysmuuntimet ovat erinomaisia maasilmukoiden katkaisussa ja sähköisen kohinan siirtymisen vähentämisessä piirien välillä. Galvaaninen eristys estää yhteismuotoinen kohina ja häiriöt leviämästä muuntimen kautta, mikä tekee eristysmuuntimista ideaalisia herkille elektronisille laitteille ja tarkkuusmittauslaitteille. Tämä kohinan vähentämiskyky on erityisen arvokas teollisuusympäristöissä, joissa elektromagneettinen häiriötaso on korkea.

Autotransformaattorit eivät voi tarjota samaa tasoa kohinaneristystä, koska niissä on suora sähköinen yhteys käämien välillä. Yhteismuotoinen kohina ja häiriöt voivat kulkea suoraan läpi jaettua käämiosaa, mikä saattaa vaikuttaa herkkiin alapuolisiin laitteisiin. Autotransformaattorit voivat kuitenkin edelleen tarjota jonkinasteista kohinasuodatusta omien induktiivisten ominaisuuksiensa ja asianmukaisen maadoituksen avulla.

Erityisesti eristävien ja autotransformaattoreiden maadoituskysymykset eroavat merkittävästi: eristävissä transformaattoreissa primääri- ja sekundääripuolen piirit voidaan maadoittaa riippumattomasti, kun taas autotransformaattoreissa on kiinnitettävä huomiota yhteisiin maadoituspisteisiin turvallisuusongelmien ehkäisemiseksi ja järjestelmän oikean toiminnan varmistamiseksi.

Suorituskyvyn ja hyötysuhteen vaihtelut

Tehonsiirron hyötysuhde

Auto-kytkentämuuntajat ovat yleensä tehokkaampia kuin eristävät muuntajat yksikäytöisen käämityksen ja pienempien kuparitappioiden vuoksi. Yhteisen käämityksen rakenne tarkoittaa, että vain osa kokonaistehosta kulkee magneettisen kytkennän kautta, kun taas loput siirtyy suoraan sähköisen liitoksen kautta. Tämä suora tehon siirto vähentää tappioita ja parantaa kokonaistehokkuutta erityisesti sovelluksissa, joissa jännitteen muunnossuhde on pieni.

Eristävät muuntajat aiheuttavat hieman suuremmat tappiot täysin elektromagneettisen tehon siirron vaatimuksesta ja erillisten käämitysten läsnäolosta. Kahden käämityksen rakenne aiheuttaa lisävastustappioita ja vaatii kaiken tehon kulkevan magneettisen kytkennän kautta. Nykyaikaiset eristävien muuntajien suunnittelut saavuttavat kuitenkin erinomaisia tehokkuustasoja optimoidun ytimen materiaalin ja käämitystekniikoiden avulla.

Erottelevien ja autotransformaattoreiden välinen hyötysuhdeero tulee entistä selkeämmäksi korkeatehoisissa sovelluksissa, joissa jopa pienet prosentuaaliset hyötysuhteen parannukset voivat johtaa merkittäviin energiansäästöihin ja alhaisempiin käyttökustannuksiin koko transformaattorin käyttöiän ajan.

Koon ja painon huomioon ottaminen

Autotransformaattorit tarjoavat yleensä koolle ja painolle etuja verrattuna erottelutransformaattoreihin, joiden tehot ovat samanlaisia. Yksinkertainen yksikäämäinen rakennetta vaatii vähemmän kuparia ja mahdollistaa tiukemman ytimen hyödyntämisen, mikä johtaa pienempiin kokonaismittoihin ja vähemmän materiaalia vaativaan rakenteeseen. Tämä koon etu tekee autotransformaattoreista houkuttelevia ratkaisuja sovelluksissa, joissa tilarajoitukset ja painorajoitukset ovat tärkeitä tekijöitä.

Erotusmuuntajat vaativat erillisten käämien valmistukseen lisämateriaalia ja niissä tarvitaan usein suurempia ytimiä, jotta sekä ensiö- että toisiokäämit mahtuisivat samaan muuntajaan säilyttäen samalla riittävän eristysvälin. Kaksikäämisen rakenne ja erottelun vaatimukset johtavat suurempiin kokonaismittoihin ja suurempaan painoon verrattuna vastaaviin autotransformaattoreihin.

Kustannusvaikutukset suosivat usein autotransformaattoreita niiden vähempien materiaalivaatimusten ja yksinkertaisemman rakenteen vuoksi, mikä tekee niistä taloudellisesti houkuttelevia sovelluksia, joissa galvaaninen erottelu ei ole vaadittu. Kustannuseron on kuitenkin arvioitava sovelluksen tiettyjen turvallisuus- ja suorituskyvyn vaatimusten perusteella.

Sovellustilanteet ja valintakriteerit

Teolliset ja kaupalliset sovellukset

Eristysmuuntajia käytetään laajalti lääkintälaitteissa, laboratoriotyökaluissa ja herkillä elektronisilla järjestelmillä, joissa galvaaninen eristys on välttämätöntä turvallisuuden ja suorituskyvyn varmistamiseksi. Nämä sovellukset vaativat täydellistä sähköistä erottelua, jonka eristysmuuntajat tarjoavat, mikä takaa potilasturvallisuuden lääkintäympäristöissä ja suojaan herkät mittaukset sähköiseltä häiriöiltä laboratorio-olosuhteissa.

Automaattimuuntajia käytetään yleisesti tehojakaumajärjestelmissä, moottorien käynnistyssovelluksissa ja jännitteen säätötilanteissa, joissa tehokkuus ja kustannustehokkuus ovat ensisijaisia huolenaiheita. Nämä muuntajat ovat erinomaisia sovelluksissa, kuten tehokerroinkorjaus, moottoreiden jännitteen säätö ja jakelujärjestelmän jännitteen säätö, joissa suora sähköinen yhteys ei vaaranna turvallisuutta tai järjestelmän vaatimuksia.

Valinta eristysmuuntajan ja autotransformaattorin välillä riippuu voimakkaasti tietystä sovellustarpeesta, mukaan lukien turvallisuusvaatimukset, tehokkuusvaatimukset, tilarajoitukset ja kustannusnäkökohdat. Toimintaympäristön ja sääntelyvaatimusten ymmärtäminen auttaa ohjaamaan asianmukaista muuntajavalintaprosessia.

Turvallisuus ja lainsäädännön noudattaminen

Sääntelyvaatimukset määrittävät usein muuntajavalinnan turvallisuuskriittisissä sovelluksissa. Lääkintälaitteita koskevat säädökset, teollisuuden turvallisuusmääräykset ja sähköasennusten standardit voivat vaatia erityisesti galvaanista eristystä, mikä tekee eristysmuuntajasta ainoan hyväksyttävän vaihtoehdon tietyissä sovelluksissa. Nämä vaatimukset täyttävän ratkaisun valinta varmistaa sekä laillisesti vaaditun noudattamisen että toiminnallisen turvallisuuden.

Autotransformaattoreita saattaa olla rajoitettu tai kielletty tietyissä sovelluksissa turvallisuussyistä, jotka liittyvät niiden suoraan sähköiseen kytkentään. Sovellettavien määräysten ja standardien ymmärtäminen on välttämätöntä, kun arvioidaan autotransformaattoreiden käyttöä uusissa asennuksissa tai laitteiden päivityksissä. Autotransformaattorit ovat kuitenkin edelleen hyväksyttyjä ja edullisia monissa teollisuus- ja kaupallisissa sovelluksissa, joissa niiden etujen arvellaan ylittävän turvallisuusnäkökohdat.

Kasvava painotus sähköturvallisuudessa ja laitteiden suojaamisessa jatkaa eristävien transformaattoreiden kysynnän kasvua herkillä sovelluksilla, kun taas autotransformaattorit säilyttävät merkityksensä tehokkuutta korostavissa sähkönsiirto- ja ohjaussovelluksissa, joissa eristystä ei vaadita.

UKK

Voivatko autotransformaattorit olla käytössä lääkintälaitteissa?

Autotransformaattorit eivät yleensä sovellu lääkintälaitteiden käyttöön turvallisuusmääräysten vuoksi, jotka vaativat galvaanisen erottelun potilaaseen kytkettyjen piirien ja virtalähteiden välillä. Lääkintälaitestandardit edellyttävät erottelutransformaattoreita potilaan turvallisuuden varmistamiseksi ja sähköiskuvaarojen estämiseksi asianmukaisen galvaanisen erottelun avulla.

Mikä transformaattorityyppi on kustannustehokkaampi jännitteen säätösovelluksissa?

Autotransformaattorit tarjoavat yleensä paremman kustannustehokkuuden jännitteen säätösovelluksissa niiden yksinkertaisemman rakenteen, korkeamman hyötysuhteen ja pienempien materiaalivaatimusten ansiosta. Valinta riippuu kuitenkin siitä, vaaditaanko tietyn sovelluksen turvallisuuden tai toiminnallisten syiden perusteella galvaanista erottelua.

Poistavatko erottelutransformaattorit sähköisen kohinan kokonaan?

Vaikka eristävät muuntajat vähentävät merkittävästi sähköistä kohinaa ja häiriöitä galvaanisen eristyksen avulla, ne eivät kokonaan poista kaikkia sähköisen kohinan muotoja. Jotkin korkeataajuuiset häiriöt voivat edelleen kytkeytyä käämien välisen häiriökapasitanssin kautta, vaikka eristävät muuntajat tarjoavatkin huomattavaa kohinan vähentämistä verrattuna autotransformaareihin.

Mitä tapahtuu, jos autotransformaari epäonnistuu verrattuna eristävään muuntajaan?

Autotransformaarin vioittuminen voi mahdollisesti aiheuttaa vakavampia seurauksia suoraan syöttö- ja lähtöpiirien välisen sähköisen yhteyden vuoksi. Viat voivat leviä suoraan yhteisen käämin kautta, kun taas eristävän muuntajan vioittuminen tarjoaa yleensä paremman virheen eristyksen erillisten käämien rakenteen ja galvaanisen eristyksen ansiosta.
