Voivatko eristysmuuntajat poistaa sähköisen kohinan ja häiriöt?

Sähköinen kohina ja häiriöt aiheuttavat merkittäviä haasteita teollisuusympäristöissä, vaikuttaen laitteiden suorituskykyyn ja heikentäen toiminnallista luotettavuutta. Nämä halutut sähköiset häiriöt voivat syntyä useista lähteistä, kuten kytkentävirtalähteistä, moottorikäyttöjärjestelmistä, radiotaajuuslähetyksistä ja maasilmukoista, luoden monimutkaisen elektromagneettisen häiriöverkon, joka häiritsee herkkiä elektronisia järjestelmiä.

Vastaus siihen, voivatko erottelumuuntajat voi auttaa poistamaan sähköistä kohinaa ja häiriöitä, mikä on ehdottomasti totta, vaikka niiden tehokkuuden määrä riippuu häiriön tyyppistä ja muuntajan suunnittelun ominaisuuksista. Erotus muut kuin sähkölaitteet toimivat sähköisinä esteinä, jotka voivat merkittävästi vähentää yhteismuotokohinaa, maasilmukkahäiriöitä ja tiettyjä elektromagneettisen häiriön muotoja samalla kun ne tarjoavat galvaanisen erottelun syöttö- ja lähtöpiirien välille.

Sähköisen kohinan ymmärtäminen ja sen vaikutus järjestelmiin

Yleisimmät sähköisen häiriön lähteet

Sähköinen kohina ilmenee monissa muodoissa teollisuus- ja kaupallisissa ympäristöissä, ja jokainen kohinamuoto aiheuttaa omia haasteita järjestelmien suunnittelijoille ja huoltoteknikoille. Kytkentävirtalähteet tuottavat korkeataajuisia harmonisia aaltoja, jotka leviävät sähköverkon kautta, kun taas taajuusmuuttajat aiheuttavat sekä johtumalla että säteilemällä tapahtuvaa elektromagneettista häiriötä, joka voi vaikuttaa läheisessä oleviin herkkiin laitteisiin.

Maasilmukat edustavat toista merkittävää häiriölähde, joka syntyy, kun useat maadoitusketjut aiheuttavat potentiaalieroja, joilla epätoivottuja virtoja voi kulkea signaalikaapeleissa. Radiotaajuushäiriöt langattomista viestintäjärjestelmistä, loisteputkivalaisimista ja kaarikatkaisuoperaatioista voivat kytkeytyä sähköjärjestelmiin sekä johtumalla että säteilemällä, mikä häiritsee ohjauspiirien ja mittauslaitteiden normaalia toimintaa.

Häiriöiden kytkeytymisen tekninen luonne

Sähköiset häiriöt kytkeytyvät järjestelmiin useilla eri mekanismeilla, joista jokaiseen vaaditaan erilaisia torjuntastrategioita tehokkaan vaimentamisen saavuttamiseksi. Johtumalla syntyvät häiriöt kulkevat suoraan virtajohtojen ja signaalikaapelien kautta ja kuljettavat mukanaan epätoivottuja taajuuksia, jotka voivat häiritä normaalia piiritoimintaa ja tietoliikenneprotokollia.

Yhteismuotoinen kohina ilmenee jännite-eroina koko piirin ja maadoitusviitteen välillä, kun taas eromuotoinen kohina ilmenee jännite-eroina aktiivisten johtimien välillä. Näiden kytkentämekanismien ymmärtäminen auttaa insinöörejä määrittämään, milloin erotusmuuntajat tarjoavat tehokkaimman ratkaisun kohinan vähentämiseen ja järjestelmän suojaamiseen.

Kuinka erotusmuuntajat torjuvat sähköistä häiriötä

Galvaanisen eristyksen periaatteet

Erotusmuuntajat saavuttavat kohinan vähentämisen galvaanisella erottelulla, joka luo täydellisen sähköisen erottelun ensi- ja toissijaisen piirin välille samalla kun magneettinen kytkentä säilyy tehon siirtoa varten. Tämä erottelu katkaisee maasilmukat poistamalla suorat sähköiset yhteydet tulo- ja lähtöpiirien väliltä, mikä estää haluttomaa virtaa, joka edistää yhteismuotoista häiriötä.

Magneettinen kytkentä erottelumuuntajat mahdollistaa tehon siirron samalla kun se estää tasavirtakomponentit ja matalataajuuisen kohinan, jotka eivät kykene tehokkaasti kytkentään muuntajan magneettiytimen kautta. Tämä valikoiva taajuusvaste vaimentaa luonnollisesti tiettyjä häiriötyyppejä säilyttäen samalla laitteiden toiminnalle tarvittavan perustaajuuden.

Yhteismuotoinen kohinasuodatus

Yhteismuotoinen kohinasuodatus edustaa yhtä tärkeimmistä etuista, joita eristysmuuntajat tarjoavat kohinan vähentämissovelluksissa. Tasapainotettu käämitysrakenne ja symmetrinen magneettinen kytkentä hylkivät luonnostaan yhteismuotoiset signaalit, jotka ilmenevät yhtä suurina molemmissa syöttöjohtimissa, suodattaen näin nämä haluttomat komponentit pois ennen kuin ne pääsevät herkille kuormalaitteille.

Sähköstaattinen suojaus ensisijaisen ja toissijaisen käämin välillä parantaa yhteismuotoisen kohinan poistamista tarjoamalla alhaisen impedanssin reitin maahan korkeataajuuiselle häiriölle. Tämän suojauksen on oltava oikein kytketty tehokkaaseen maadoitussysteemiin, jotta sen kohinasuppressiokyky maksimoituisi samalla kun turvallisuusvaatimukset täyttyisivät.

Erilaiset häiriötyypit, joita erotusmuuntajat voivat poistaa

Maasilmukkahäiriö

Maasilmukkahäiriö syntyy, kun useat maadoituspolut aiheuttavat kiertäviä virtoja, jotka tuovat epätoivottuja signaaleja herkille piireille. Erotusmuuntajat poistavat maasilmukat tehokkaasti katkaisemalla suoran sähköisen yhteyden lähteen ja kuorman maaviitteiden välillä, mikä estää virran kulkemisen epäsuotuisia reittejä pitkin.

Tämä galvaaninen erotus on erityisen arvokas järjestelmissä, joissa on hajautettuja maadoituspisteitä, kuten teollisuuden ohjausverkoissa, jotka kattavat useita rakennuksia tai alueita, joilla on eri maadoituspotentiaalit. Erotusmuuntajat luovat itsenäiset maadoitusviitteet järjestelmän kummallekin puolelle, mikä poistaa potentiaalieroista aiheutuvat maasilmukkavirrat.

Verkkovirtapiikkejä ja -häiriöitä

Salamaniskuista, kytkentätoiminnoista ja moottorien käynnistyksestä aiheutuvat verkkovirtahäiriöt voivat vahingoittaa herkkiä elektronisia laitteita ja häiritä normaalia toimintaa. Erotusmuuntajat tarjoavat luonnollista suojaa tietyntyyppisiltä häiriöiltä niiden induktiivisen impedanssin ja rajoitetun energiansiirto-kyvyn kautta vika-tilanteissa.

Magneettinen kytkentä eristysmuuntajissa rajoittaa luonnollisesti virran ja jännitteen muuttumisnopeutta, mikä tarjoaa jonkinasteista transienttisuojaa. Kattavan transienttisuojan saavuttamiseksi eristysmuuntajat yhdistetään kuitenkin usein ylijännitesuojalaitteisiin ja asianmukaisiin maadoitusjärjestelmiin parhaan tuloksen saavuttamiseksi.

Korkeataajuinen sähkömagneettinen häference

Korkeataajuinen sähkömagneettinen häiriö vaihtovirtalähteistä, radiolähetyksistä ja digitaalisista piireistä voi kytkeytyä virtajakeluun ja vaikuttaa herkkiin analogisiin laitteisiin. Asianmukaisesti suojatut ja ytimen suhteen hyvin suunnitellut eristysmuuntajat voivat huomattavasti vaimentaa näitä korkeataajuisia komponentteja taajuusriippuvaisen impedanssinsa avulla.

Eristävien muuntajien kierrosten välinen kapasitanssi ja vuotoinduktanssi aiheuttavat luonnollisia suodatusvaikutuksia, jotka vähentävät korkeataajuista kohinaa primääripiiristä sekundääripiiriin. Tarkka huomiointi kierrosmenetelmiä ja ytimen materiaaleja optimoi tätä suodatussuorituskykyä tietyille taajuusalueille ja sovellusvaatimuksille.

Suunnittelutekijät, jotka parantavat kohinan poistamisen suorituskykyä

Ydinemateriaali ja rakenne

Eristävien muuntajien ytimen materiaali ja rakenne vaikuttavat merkittävästi niiden kohinasuppressiokykyyn ja kokonaissuorituskykyyn. Korkean läpäisykyvyn omaavat ytimen materiaalit tarjoavat paremman magneettisen kytkentätehokkuuden säilyttäen samalla alhaisemmat ytimen häviöt, mikä edistää parantunutta signaalin ja kohinan suhdetta ulostulotehossa.

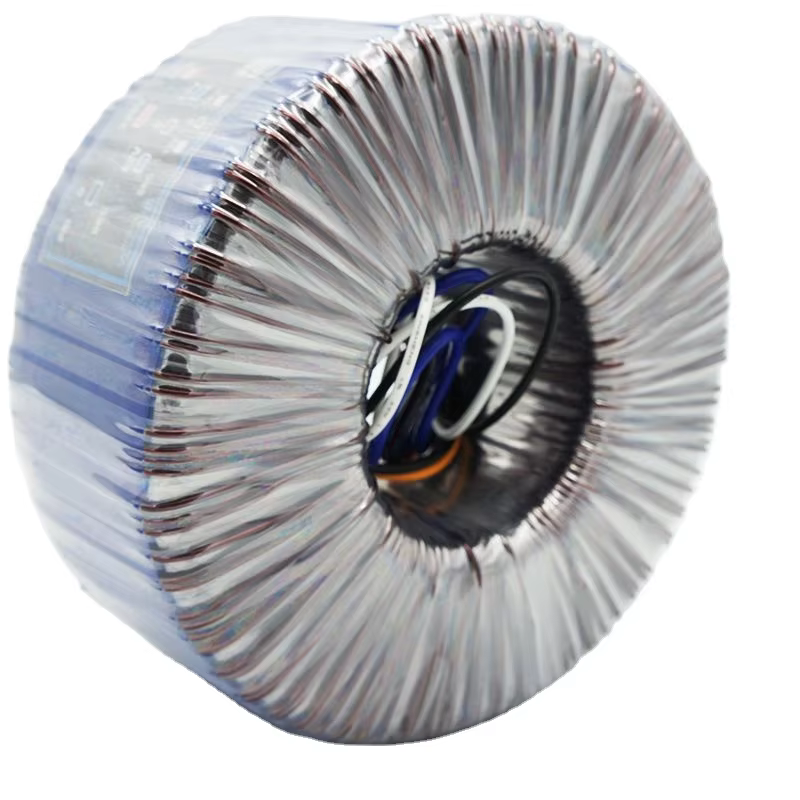

Toroidaalisen ytimen suunnittelu tarjoaa etuja kohinaa vähentävissä sovelluksissa sen sisäistettyjen magneettikenttien ja vähentynyt elektromagneettinen säteily verrattuna perinteisiin laminoituihin ytimiin. Pyöreä geometria minimoi ulkoisen magneettikentän vaikutuksen samalla kun se tarjoaa erinomaisen magneettisen kytkennän ensi- ja toissijaisen käämityksen välille.

Käämityksen asettelu ja suojaus

Käämityksen asettelu vaikuttaa ratkaisevasti eristysmuuntajien kohinasuodatuksen tehokkuuteen. Tasapainoiset käämitysasetelmat, joihin kiinnitetään huomiota symmetriaan, maksimoivat yhteismuotokohinan poiston samalla kun ne minimoivat käämitysten välisen kytkennän, joka voisi mahdollistaa häiriöiden siirtymisen.

Sähköstaattinen suojus käämitysten välillä tarjoaa lisäkohinasuodatusta luomalla esteen korkeataajuisten häiriöiden kapasitiiviselle kytkennälle. Suojauksen liitäntä ja maadoitussuunnittelu on tehtävä huolellisesti, jotta uusia maasilmukoita ei syntyisi ja kohinasuodatuksen tehokkuus saavutetaan mahdollisimman hyvin.

Taajuusvasteominaisuudet

Erotusmuuntajien taajuusvasteominaisuudet määrittävät niiden tehokkuuden eri tyypisten sähköisten häiriöiden torjunnassa. Alhaisen taajuuden suorituskyky riippuu ytimen suunnittelusta ja magneettisen induktanssin arvosta, kun taas korkean taajuuden vaste vaikutetaan käämien välisestä kapasitanssista ja vuotoinduktanssista.

Näiden taajuusvasteominaisuuden optimointi tiettyihin sovelluksiin edellyttää huolellista tasapainottelua tehon siirron tehokkuuden ja kohinasuppressioiden suorituskyvyn välillä. Jotkut erotusmuuntajat sisältävät lisäsuodattimia parantaakseen kohinan vähentämistä laajemmalla taajuusalueella.

Käytännön sovellukset ja tehokkuuden arviointiperusteet

Teolliset ohjausjärjestelmät

Teollisuuden ohjausjärjestelmät hyötyvät usein eristysmuuntajista hälyn poistamiseen, erityisesti ympäristöissä, joissa moottorikäyttöisten laitteiden, hitsauslaitteiden ja kytkentävirtalähteiden aiheuttama voimakas sähkömagneettinen häference vaivaa. Nämä muuntajat tarjoavat eristyksen, joka suojaa herkkiä ohjelmoitavia logiikkakontrollereita, mittalaitteita ja tietoliikennelaitteita häiriöiltä, jotka voivat aiheuttaa virheellisiä signaaleja tai järjestelmän toimintahäiriöitä.

Prosessiohjaussovellukset, joissa vaaditaan korkeaa tarkkuutta ja luotettavuutta, määrittelevät usein eristysmuuntajat standardisuojatoimenpiteiksi sähköiseltä hälyltä. Oikein toteutettu eristys parantaa signaalin eheyttä ja voi merkittävästi vähentää huoltovaatimuksia sekä parantaa koko järjestelmän saatavuutta kriittisissä teollisuusprosesseissa.

Lääketieteellisessä ja laboratoriotarvikkeissa

Lääketieteelliset ja laboratoriotyöympäristöt vaativat erinomaista kohinan vaimentamista tarkkojen mittauksien ja potilasturvallisuuden varmistamiseksi. Erotusmuuntajat täyttävät näissä sovelluksissa kaksinkertaisen tehtävän: ne tarjoavat sekä sähköisen turvallisuuden galvaanisen erottelun avulla että kohinan vaimentamisen, jolla varmistetaan tarkkuus herkissä diagnostisissa laitteissa.

Erotusmuuntajien avulla saavutettava puhdas tehonjakelu voi parantaa analyysilaitteiden, kuvantamisjärjestelmien ja potilasvalvontalaitteiden suorituskykyä. Tämä parantunut suorituskyky johtaa luotettavampiin diagnostisiin tuloksiin ja vähentää häiriöihin perustuvia huoltokutsuja kriittisissä terveydenhuollon sovelluksissa.

Äänijärjestelmät ja lähetykset

Ammattimaiset äänijärjestelmät ja lähetykset käyttävät eristysmuuntajia maasilmukoiden poistamiseen ja sähkömagneettisen häferän vähentämiseen, mikä voi heikentää äänilaatua. Näiden muuntajien tarjoama eristys estää maapotentialieroja aiheuttamasta huminaa, sirinaa ja muita haluttomia kohinaa äänisignaaleihin.

Äänitysstudiot, lähetyksentekolaitokset ja äänitehostusjärjestelmät määrittelevät yleensä eristysmuuntajat kriittiselle äänitekniselle laitteistolle signaalin selkeyden säilyttämiseksi ja häiriöiden estämiseksi valaistuksen ohjauksesta, ilmastointijärjestelmistä ja muista rakennuksen sähköjärjestelmistä.

UKK

Poistavatko eristysmuuntajat kaikki sähköisen kohinan tyypit?

Erotusmuuntajat ovat erinomaisen tehokkaita yhteismuotoinen hälyä, maasilmukoita ja tiettyjä elektromagneettisen häirinnän muotoja vastaan, mutta ne eivät pysty poistamaan kaikkia sähköisen häirinnän muotoja. Aktiivisten johtimien välille ilmenevä differentiaalimuotoinen häly voi kulkea erotusmuuntajien läpi, ja erittäin korkeataajuinen häirintä saattaa kytkeytyä kapasitiivisesti muuntajan käämien yli. Laajakattaisen häirinnän vaimentamiseksi erotusmuuntajia yhdistetään usein lisäsuodatinkomponentteihin ja oikeisiin maadoitustekniikoihin.

Miten määritän sopivan kokoisen erotusmuuntajan häirinnän vaimentamiseen?

Oikean kokoisen eristävän muuntajan valinta edellyttää sekä kuormalaitteiden tehovaatimuksien että sovelluksen tarkkojen kohinasuojauksen tarpeiden huomioon ottamista. Muuntajan tulee olla mitoitettu kattamaan kokonaiskuormavirta riittävällä turvamarginaalilla, yleensä 125–150 % liitetystä kuormasta. Lisäksi on otettava huomioon muuntajan taajuusvasteominaisuudet, suojauksen tehokkuus ja asennusvaatimukset, jotta varmistetaan optimaalinen kohinan vähentäminen kyseisessä sovelluksessa.

Voivatko eristävät muuntajat aiheuttaa negatiivisia vaikutuksia järjestelmän suorituskykyyn?

Vaikka eristävät muuntajat tarjoavat merkittäviä etuja kohinan vähentämisessä, ne voivat aiheuttaa joitakin rajoituksia, kuten jännitteen säädön muutoksia vaihtelevien kuormien alla, lisätyn järjestelmän monimutkaisuuden ja mahdolliset resonanssivaikutukset järjestelmän kapasitanssin kanssa. Muuntajan impedanssiominaisuudet voivat vaikuttaa moottorin käynnistyskäyttäytymiseen ja muihin dynaamisiin kuormiin. Oikea valinta ja asennustavat minimoivat nämä mahdolliset ongelmat samalla kun kohinasuojauksen hyödyt maksimoituvat.

Tarvitaanko eristäviä muuntajia, jos minulla on jo ylijännitesuojauslaitteet?

Erotusmuuntajat ja ylijännitesuojauslaitteet täyttävät eri tehtäviä sähköjärjestelmien suojaamisessa. Ylijännitesuojalaitteet keskittyvät pääasiassa ulkoisista lähteistä tulevien hetkellisten ylijännitteiden torjuntaan, kun taas erotusmuuntajat tarjoavat jatkuvaa kohinasuojaa ja maasilmukan poistoa. Monet sovellukset hyötyvät molemmista teknologioista yhdessä, koska ne kohdistuvat eri näkökulmiin sähköisestä häiriöstä ja tarjoavat täydentävää suojaa herkille elektronisille laitteille.
