แกนเหล็กนาโนคริสตัลไลน์ - แกนแม่เหล็กเหนี่ยวนำ มีความเพียรเชิงแม่เหล็กสูง สูญเสียต่ำ - กันสัญญาณรบกวน ขนาดตามสั่ง

แกนเหล็กนาโนคริสตัลไลน์ - แกนแม่เหล็กเหนี่ยวนำ มีความเพียรเชิงแม่เหล็กสูง สูญเสียต่ำ - กันสัญญาณรบกวน ขนาดตามสั่ง

เทคโนโลยีนาโนคริสตัลขั้นสูง : วัสดุล้ำสมัยที่มีโครงสร้างละเอียดเป็นพิเศษ เหมาะสำหรับการทำงานของอินดักเตอร์ที่ความถี่สูง
ผลงานแม่เหล็กที่ดีเยี่ยม : มีความสามารถในการนำแม่เหล็กสูง + สูญเสียพลังงานต่ำมากในแกนแม่เหล็ก เหมาะอย่างยิ่งสำหรับการแปลงกำลังไฟฟ้าและการลดการรบกวนแม่เหล็กไฟฟ้า
ต้านการรบกวนได้ดี : ป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพในสภาพแวดล้อมอิเล็กทรอนิกส์ที่ต้องการประสิทธิภาพสูง
สามารถปรับแต่งได้และมีความมั่นคง : ขนาดสามารถออกแบบตามต้องการ; มีความหนาแน่นของฟลักซ์และความมั่นคงต่ออุณหภูมิที่เหมาะสมในช่วงความถี่กว้าง
ประสิทธิภาพสูงและเชื่อถือได้ : ความหนาแน่นของฟลักซ์อิ่มตัวสูง + ค่าแรงต้านแม่เหล็กต่ำ การสร้างความร้อนน้อยที่สุด

ภาพรวม
สินค้าที่แนะนำ

ออกแบบด้วยเทคโนโลยีไนโอคริสตัลลีนขั้นสูง แกนแม่เหล็กพรีเมี่ยมนี้มอบประสิทธิภาพที่เหนือชั้นสำหรับการใช้งานขดลวดเหนี่ยวนำความถี่สูง โครงสร้างผลึกละเอียดพิเศษช่วยให้มีความสามารถในการซึมผ่านของสนามแม่เหล็กที่ยอดเยี่ยม ขณะที่ยังคงการสูญเสียพลังงานในแกนต่ำอย่างน่าประทับใจ ทำให้เหมาะสำหรับการแปลงพลังงานไฟฟ้าและการลดรบกวนแม่เหล็กไฟฟ้า (EMI) ด้วยคุณสมบัติต้านทานการรบกวนได้อย่างยอดเยี่ยม แกนนี้สามารถป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพในสภาพแวดล้อมอิเล็กทรอนิกส์ที่ต้องการสูง มีให้เลือกในขนาดที่สามารถปรับแต่งได้ตามข้อกำหนดการออกแบบเฉพาะของคุณ จึงให้ความหนาแน่นของฟลักซ์แม่เหล็กและเสถียรภาพอุณหภูมิที่เหมาะสมที่สุดในช่วงความถี่กว้าง เหมาะอย่างยิ่งสำหรับการใช้งานในแหล่งจ่ายไฟแบบสวิตช์โหมด ตัวกรอง เครื่องแปลง และชิ้นส่วนอิเล็กทรอนิกส์ประสิทธิภาพสูงอื่น ๆ ที่ขนาด ประสิทธิภาพ และความน่าเชื่อถือมีความสำคัญอย่างยิ่ง การรวมกันของความหนาแน่นฟลักซ์อิ่มตัวสูงและความเหนี่ยวนำต่ำ ช่วยให้มั่นใจได้ถึงประสิทธิภาพการใช้พลังงานสูงสุดและการเกิดความร้อนต่ำที่สุดระหว่างการดำเนินงาน

ข้อมูลผลิตภัณฑ์

แกน NANO CRYSTALLINE & AMORPHOUS

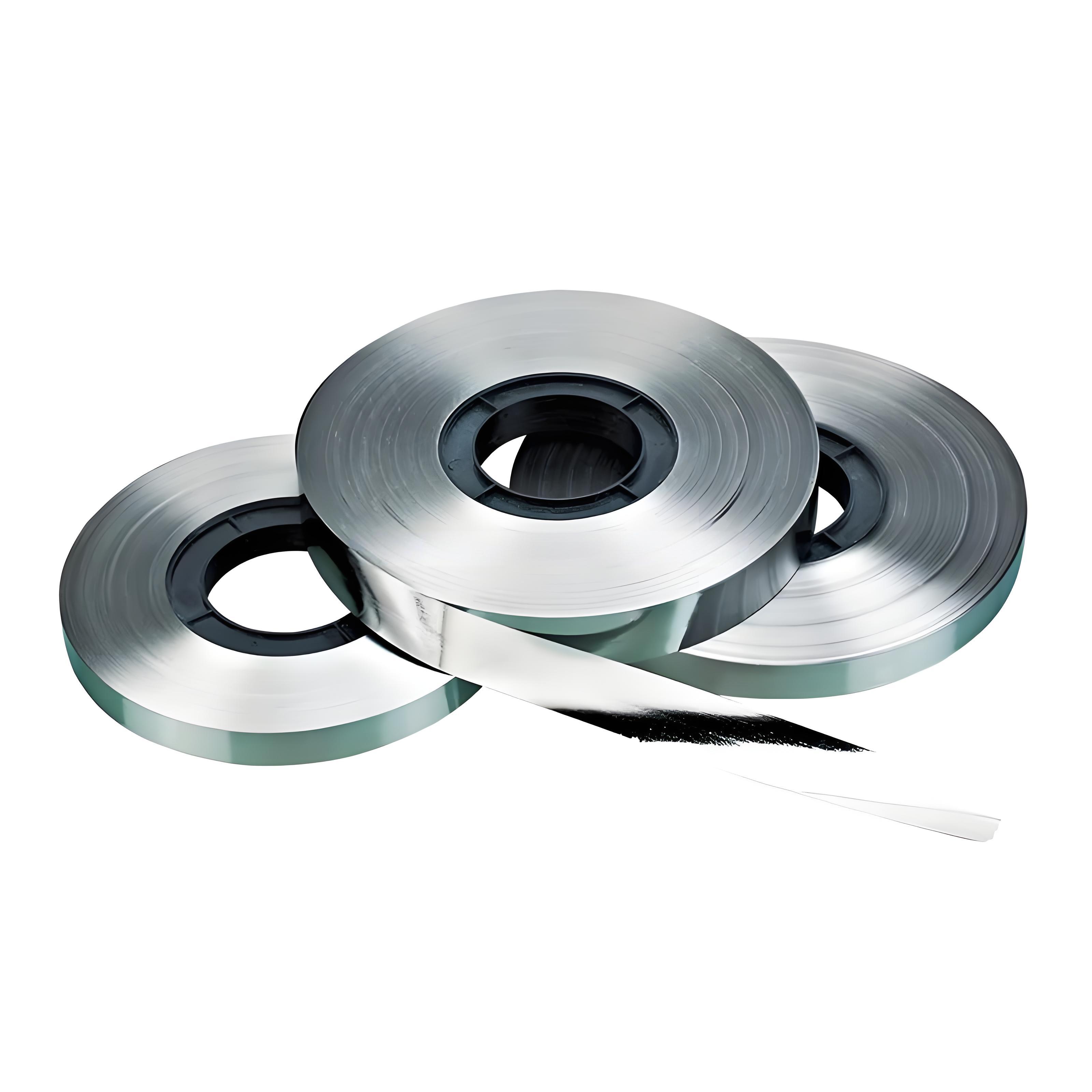

Ecko ผลิตแกนขนาดต่างๆ จากวัสดุแบบนาโนคริสตัลไลน์และอมอร์ฟัส ที่มีความหนาของเทปเหล็ก 18-35 ไมครอน แกนดังกล่าวสามารถพันเป็นรูปร่างและขนาดต่างๆ ได้ เช่น แบบแหวน (toroidal), สี่เหลี่ยม, รูปไข่, รูปตัวซี หรือรูปตัวอี เป็นต้น จากนั้นจะทำการอบแกนในเตาเทคโนโลยีสูงภายใต้บรรยากาศที่ควบคุมอย่างแม่นยำ เพื่อให้วัสดุมีสมรรถนะสูงสุด สุดท้ายแกนจะถูกหุ้มด้วยพลาสติกหรือเคลือบเรซินอีพอกซี่ตามความต้องการของลูกค้า และผ่านการตรวจสอบคุณภาพ 100% ด้วยเครื่องทดสอบคัดแยกแกน ก่อนจัดส่งออกไป

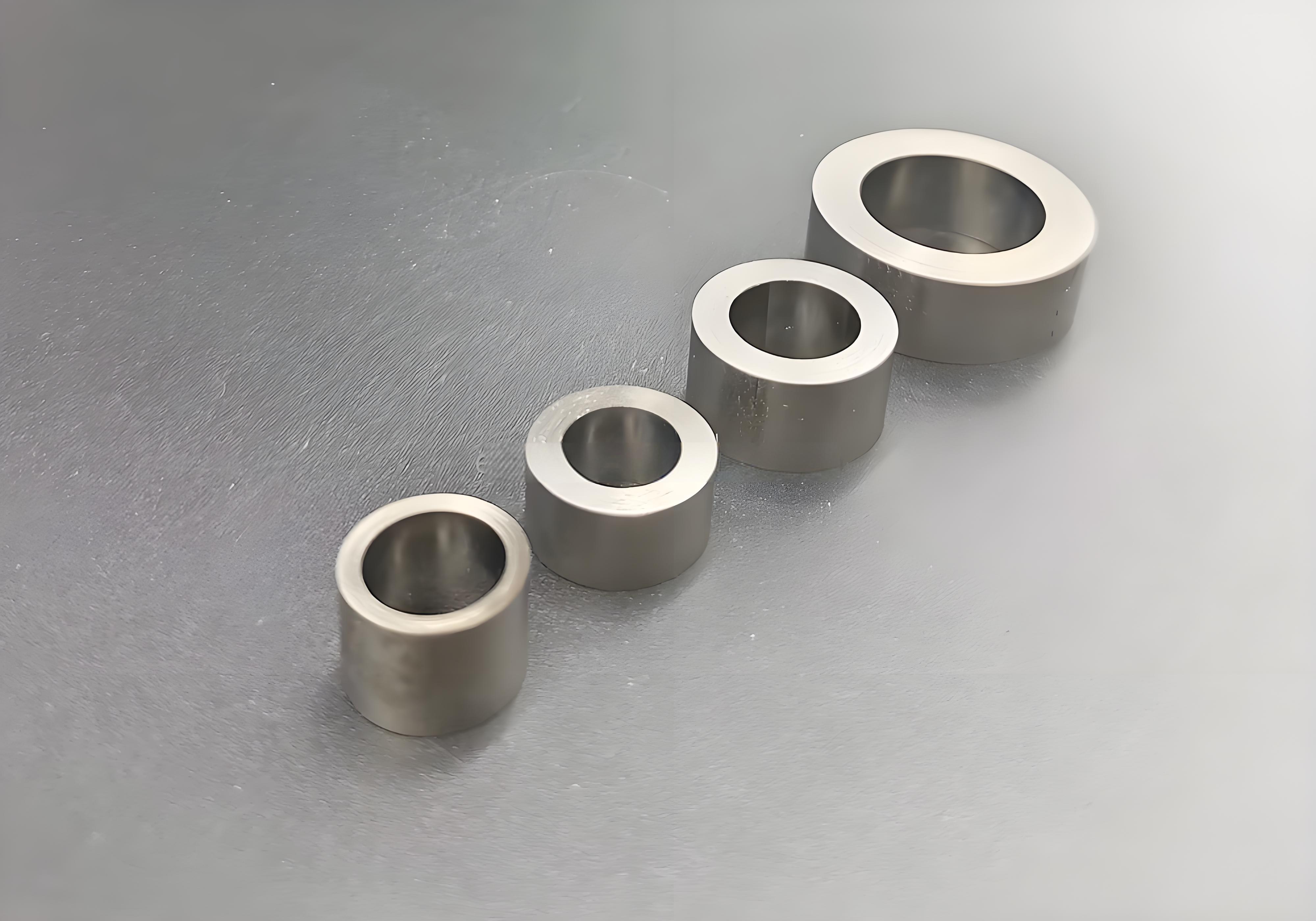

แกนนาโนคริสตัลไลน์แบบแหวนสามารถจัดหาพร้อมฝาครอบเฉพาะที่ออกแบบตามสั่ง หรือสามารถเคลือบด้วยเรซินอีพอกซี่เพื่อป้องกันผลิตภัณฑ์ขณะดำเนินการจัดการ

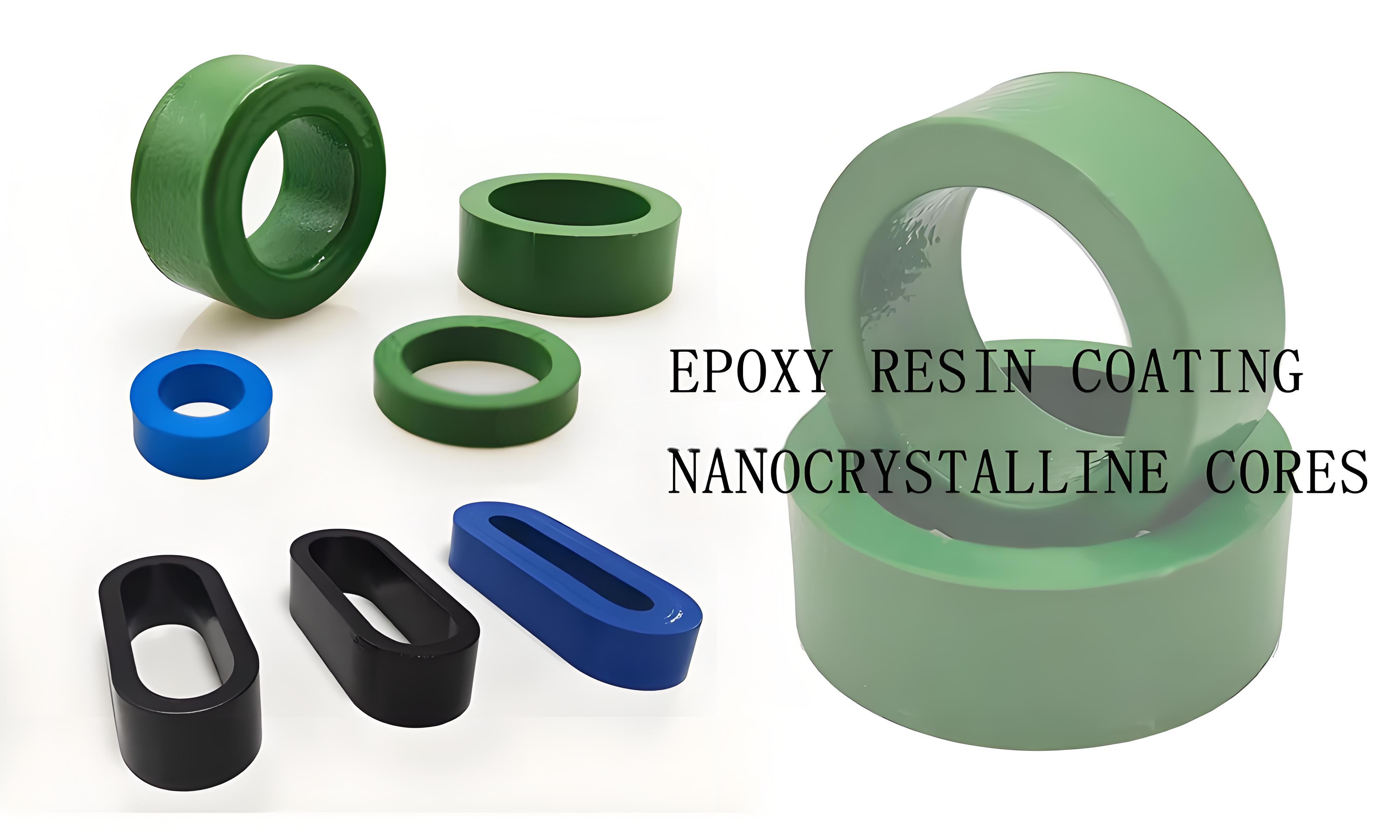

แกนนาโนคริสตัลไลน์ที่เคลือบด้วยอีพอกซี่มีขนาดเล็กเมื่อเทียบกับกรณีที่ใช้พลาสติก T ชั้นเคลือบเรซินอีพอกซีทำให้แกนมีความแน่นหนา และให้ความต้านทานเชิงกลที่จำเป็นในระหว่างการขนส่ง ฉนวน และการพันลวดทองแดง ทำให้สามารถใช้งานได้แม้ไม่มีฝาครอบหรือกล่องแข็ง โดยดังนั้นจึงไม่ควรถือว่าเป็นกระบวนการฉนวน มันคือ เหมาะสำหรับอุณหภูมิการทำงานต่อเนื่องสูงสุดถึง 120 °C

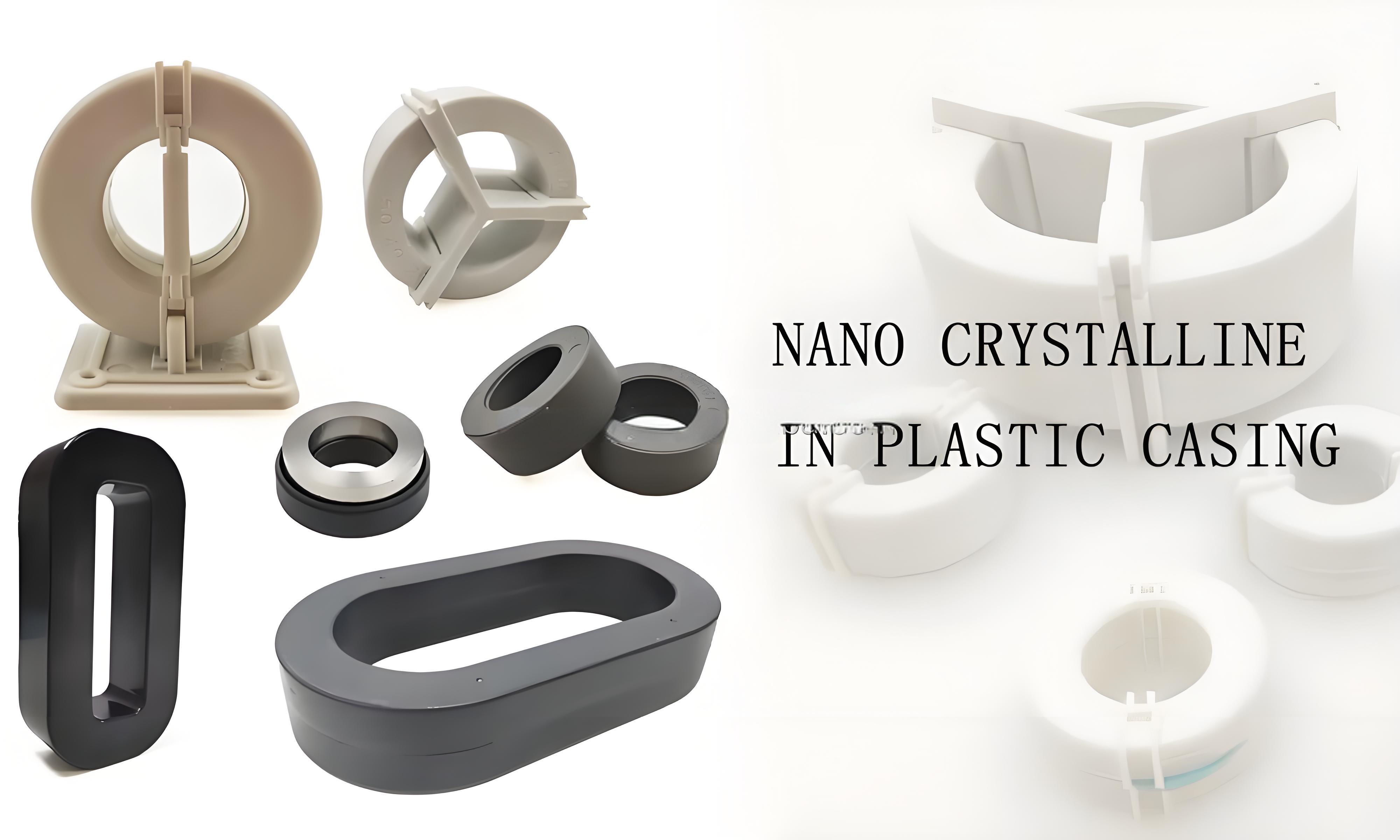

เคสพลาสติกเหมาะสำหรับการพันโดยตรง และให้การป้องกันเชิงกลที่ดีต่อวัสดุแกนนาโนคริสตัลไลน์ สิ่งนี้ช่วยให้รักษานิยามแม่เหล็กที่ดีที่สุดและระดับพรุนสูงสุดไว้ได้ การป้องกันการพันเพิ่มเติมเป็นตัวเลือกสำหรับขดลวดลวดขนาดใหญ่ ที่อาจมีความเสี่ยงต่อความเสียหายของแกน สำหรับอุณหภูมิการใช้งานสูงสุด 130 °C

เรามีโมเดลมาตรฐานที่ทำจากวัสดุพลาสติกทนไฟ เช่น PBT , PP, PET PA66 .

วิศวกรของเราจะเลือกเคสที่เหมาะสมตามขนาดและการประยุกต์ใช้งาน

คุณสมบัติ

ค่าการเหนี่ยวนำแม่เหล็กสูง
เหนี่ยวนำสูงสุดสูง
สูญเสียน้อย ลดการเพิ่มขึ้นของอุณหภูมิ
มีเสถียรภาพอุณหภูมิที่ดีเยี่ยมตั้งแต่ -55℃ ถึง 155℃
ความยืดหยุ่น
ทนต่อคลื่นฮาร์โมนิกสูง

การใช้งาน

* เครื่องจ่ายไฟแบบสวิตชิ่ง (SMPS) และเครื่องสำรองไฟฟ้า (UPS)
* อินเวอร์เตอร์
* ตัวกรอง EMC
* คอนเวอร์เตอร์ความถี่
* หม้อแปลงไฟฟ้า AC และ DC
* ขดเหนี่ยวนำ (Inductors)
* ช็อกก์โหมดร่วมและโหมดต่างศักย์ (Common mode และ differential mode chokes)
* เครื่องขยายสัญญาณแม่เหล็ก (Magnetic amplifiers)
