Када инжењери и дизајнери бирају материјале за магнетни језгра , два материјала стално се издижу на врх: ферит и силицијумски челик. Ови два материјала постали су основна у дизајну трансформатори , индуктори и широк спектар електромагнетних компоненти. Разумевање зашто магнетни језгра направљени од ових материјала су бољи од алтернатива, захтева ближи преглед њихових физичких својстава, фреквенционог понашања и практичне индустријске вредности.
Магнетна језгра имају критичну функцију у електричним системима: концентришу и воде магнетни ток, омогућавајући ефикасан пренос енергије и обраду сигнала. Материјал који се бира за магнетне језгра директно одређује колико добро уређај функционише у распону температура, оперативне фреквенције и нивое снаге. Феррит и силицијумски челик имају јединствену комбинацију електромагнетних и механичких својстава који их чине омиљеним избором за магнетне језгра у већини модерних апликација.
Улога материјалних својстава у магнетним језграма
Зашто су пропусност и засићеност важни
Магнетна језгра морају да имају високу магнетну пропустљивост да би ефикасно канализовали ток без потребе за прекомерном магнетомотивном силом. И ферит и силицијумски челик нуде високу релативну пропустљивост, што омогућава магнетним јездовима да ефикасно раде чак и у компактним форм факторима. Висока пропустљивост у магнетним језграма значи да се мање улазне енергије троши у успостављању магнетног поља, што се директно преводи у бољу ефикасност уређаја.
Густина потока засићења је још један критичан параметар за магнетне језгра. Магнитна језгра од силицијумског челика нуде релативно високу густину потока засићења, што их чини погодним за трансформаторе велике снаге и моторе који захтевају јака магнетна поља. Феритна магнетна језгра, док раде на нижим нивоима засићености, компензују својим изузетним перформансима на високим фреквенцијама. Избор између ових два материјала за магнетне језгра често се сведи на то да ли је густина засићења или фреквенција приоритет у датом дизајну.
Главни губици и зашто они управљају избором материјала
Губитак једра који укључује и губитак хистезе и губитак струје је један од најважнијих фактора при процену магнетних једра за било коју апликацију. Силицијумски челик је дизајниран да минимизира ове губитке на фреквенцијама стручних линија, обично 50 Хц или 60 Хц, користећи танке ламиниране листове који прекидају путеве вирди струје унутар магнетних језгра. Ова ламинирана структура је разлог зашто силицијум сталне магнетне језгра остају доминантан избор за трансформаторе снаге и електричне моторе који раде на ниским и средњим фреквенцијама.
Феритна магнетна језгра су, напротив, керамика са веома високом електричном отпорности. Ова унутрашња отпорност озбиљно ограничава формирање вихревичасте струје, омогућавајући феритном магнетном сржју да ради са малим губицима чак и на фреквенцијама које достижу мегагерц опсег. За прекидање напајања, РФ трансформаторе и телекомуникациону опрему, феритно магнетна језгра пружају ниво ефикасности који силицијумски челик једноставно не може да допадне на тим фреквенцијама. Ова фундаментална разлика у понашању губитка једра је један од најјачих разлога зашто су оба материјала остала неопходна у свету магнетних једра.
Примена погодна за ферит и силицијумско челик магнетне језгра
Где су магнетне језгрове силицијумског челика одличне
Магнитна језгра од силицијумског челика су материјал избора у апликацијама које укључују високе нивое снаге и ниску оперативну фреквенцију. Трансформатори за дистрибуцију енергије, велики моторни статори и индустријски гушачи сви се ослањају на магнетне језгра од силицијумског челика због њихове способности да се носе са високом густином флукса без засићења. Механичка чврстоћа силицијумског челика такође чини магнетне језгра изграђене од овог материјала погодним за окружења у којима је физичка трајност од суштинског значаја.
Зрнко-оријентисани силицијумски челик је рафинирана варијанта која се користи у високоефикасним магнетним јадрама, где усклађивање зрнка додатно смањује губитак енергије дуж примарног правца флукса. Ово усавршавање омогућава силицијумним челичним магнетним језграма да постигну ниво ефикасности који захтевају енергетски стандарди у опреми у маштабу мреже. Када захтев за пројектом захтева магнетна језгра која морају да преносе високе струје на фреквенцији мреже, силицијумски челик остаје непрекован избор.
Где имају предност феритна магнетна језгра
Феритна магнетна језгра доминирају у високофреквентном сегменту електронске индустрије. У напајањима са прекидачем, феритне магнетне језгра омогућавају компактне трансформаторске конструкције које ефикасно раде при преласку фреквенција од десетина килохерца до неколико мегахерца. Мали губици струје у феритном магнетном срцу на овим фреквенцијама омогућавају дизајнерима да истовремено смање величину уређаја и побољшају топлотне перформансе.
Тороидална феритна магнетна језгра су посебно вредна јер геометрија затвореног циклуса минимизује пропуст флукса, што побољшава електромагнетну компатибилност и смањује интерференције у осетљивим колама. ЕМИ супресионски прстени, удушавања у заједничком режиму и широкопојасни трансформатори сви имају користи од феритног магнетног језгра у тороидалном облику. Универзалност феритних магнетних језгра у различитим облицима, укључујући Е-језгра, јазгра и тороиде, даје дизајнерима значајну флексибилност у оптимизацији магнетних језгра за специфичне топологије кола.
Дуготрајна поузданост и разматрања у дизајну магнетних језгра
Тхермална стабилност и отпорност на животну средину
Поуздана магнетна језгра морају одржавати стабилна магнетна својства у очекиваном опсегу оперативних температура. Магнитна језгра од силицијумског челика показују одличну топлотну стабилност на високим температурама уобичајеним у индустријским моторима и великим трансформаторима. Ова стабилност осигурава да се магнетна језгра не погоршавају у перформанси или претрпе структурне оштећења током продуженог рада са великим оптерећењем.
Феритна магнетна језгра, иако су осетљивија на температуру од силицијумског челика у погледу граница засићености, ипак су веома стабилна у распону рада већине потрошачке и индустријске електронике. Прави избор материјала осигурава да феритне магнетне језгра остану ефикасне током топлотних циклуса типичних за апликације за енергетску електронику. Када се одређују магнетна језгра за било који дизајн, инжењери морају прегледати и температуру Кјурија и очекивани профил температуре околине како би се осигурало да ће изабрана магнетна језгра поуздано радити током цикла живота производа.
Трошковна ефикасност и скалибилност магнетних језгра
И ферит и силицијум магнетне језгра челика нуде повољне профиле трошкова за производњу у великој мери. Силицијумска челична магнетна језгра имају користи од зрелих производних процеса и широко доступних сировина, што их чини економичним за производњу великих количина магнетних језгра. Феритна магнетна језгра, произведена обрадом керамичког праха и синтерисањем, су слично трошковно ефикасна у величини, посебно с обзиром на компактне величине које се могу постићи у високофреквентним магнетним језграма.
За дизајнере производа и инжењере за набавку, скалабилност магнетних језгра од ферритног и силицијумског челика значи да постоје поуздани ланци снабдевања без обзира на захтеве за количином. Ова практична доступност појачава зашто ова два материјала и даље доминирају тржиштем магнетних језгра у индустрији од потрошачке електронике до тешке електричне инфраструктуре.
Često postavljana pitanja
Која је главна разлика између феритних и силицијумних магнетних језгра?
Феритна магнетна језгра су на керамичкој бази и одликују се на високим фреквенцијама због веома ниских губитака струје, док су силицијумска челична магнетна језгра на металној бази и најбоље функционишу на фреквенцијама ниске до средње снаге где је потребна висока густина флу Избор између ових магнетних језгра зависи првенствено од оперативне фреквенције и нивоа снаге апликације.
Да ли феритне магнетне језгра могу да замењују силицијумске челичне магнетне језгре у трансформаторима?
У већини стандардних трансформатора струје са фреквенцијом на мрежи, феритна магнетна језгра нису директна замена за силицијумска челична магнетна језгра. Магнитна језгра од силицијумског челика подржавају веће густине потока засићења потребне за рад на 50 Hz или 60 Hz, док су феритна магнетна језгра оптимизована за много веће фреквенције преласка које се користе у модерним компактним напајањима.

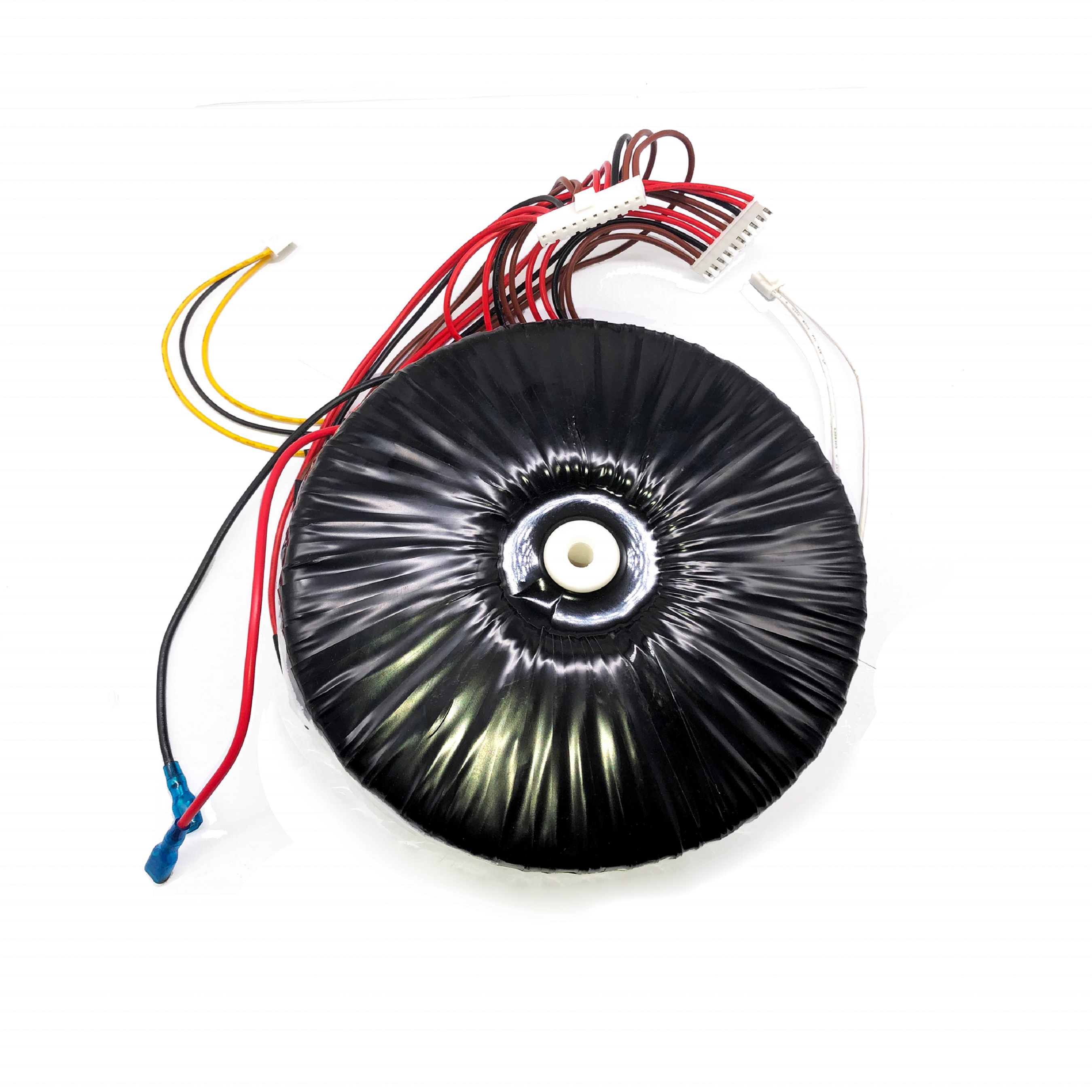

Зашто су тороидни облици популарни за магнетне језгра?
Тороидна магнетна језгра користе геометрију затвореног прстена која скоро елиминише цурење магнетног флукса, што побољшава ефикасност и смањује електромагнетне интерференције. И ферит и силицијумски челик су доступни као тороидални магнетни језгра, што овај облик чини пожељном конфигурацијом за апликације које захтевају ниско буку и високоефикасне магнетне језгра у компактним дизајнима.
